LED valonauhan katkaiseminen

LED-valonauha on suosittu valaistusratkaisu, joka tarjoaa monipuolisuutta ja mukautettavuutta erilaisiin valaistustarpeisiin. Tässä artikkelissa käsittelemme, miten heikkovirta LED-valonauhaa (12V tai 24V) voidaan katkaista ja jatkaa tarpeen mukaan.

LED-valonauhan toiminta

LED-valonauha koostuu pienistä LED-valoista, jotka on liitetty yhteen nauhaksi. Nauha on jaettu moduleihin, joiden päässä on katkaisupisteet. Moduulit ovat nauhassa sähköisesti keskenään rinnan, mikä mahdollistaa nauhan katkaisemisen ja jatkamisen.

Eli jos katkaiset jostain muualta kuin leikkauskohdasta, on koko se leikattu sarjassa oleva osa pimeänä.

Led valonauhan katkaseminen oikein ja väärin
Led valonauhan katkaiseminen oikein ja väärin.

Tämä koskee perinteistä SMD LED valonauhaa ja pisteetöntä COB LED valonauhaa.

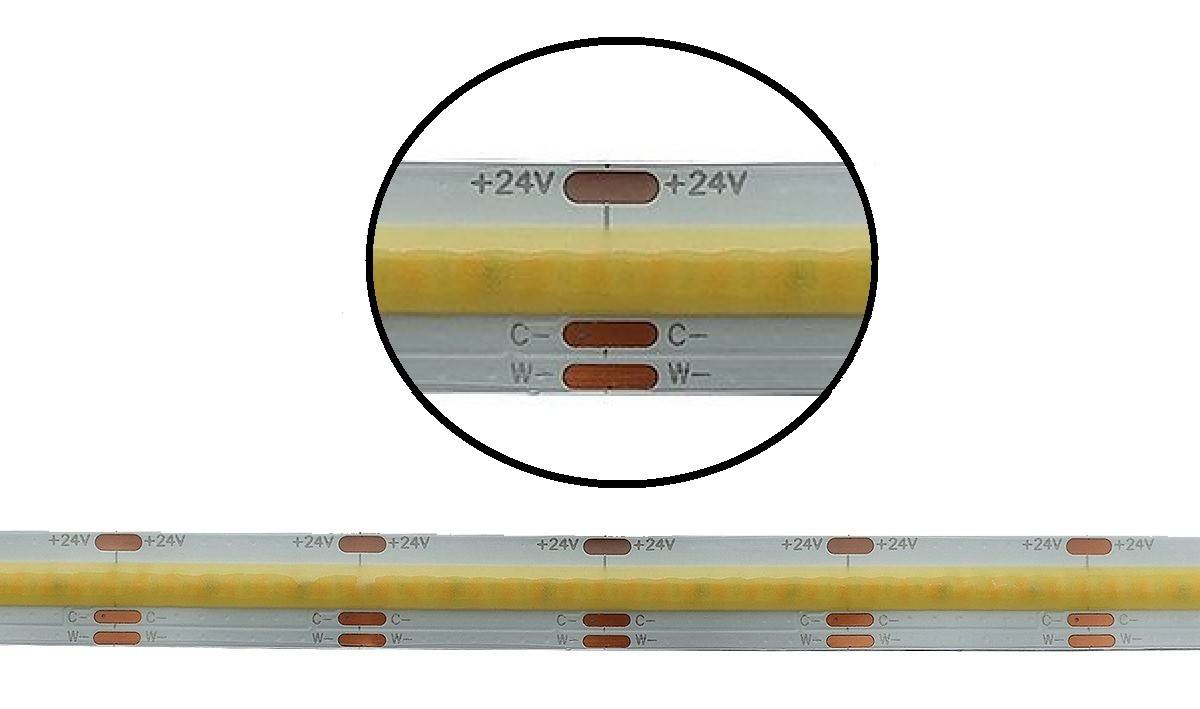

Pisteettömän led valonauhan katkaisu tapahtuu myös merkitysta kohdasta
Pisteetön COB led nauha katkaistaan myös viivaa pitkin.

LED-valonauhan katkaisemisen tarve

LED-valonauhaa voidaan katkaista monista syistä. Yleisimmin katkaisu tehdään, kun nauhaa halutaan lyhentää tai kun nauhaa halutaan käyttää useissa eri paikoissa. Katkaiseminen mahdollistaa myös nauhan mukauttamisen erilaisiin tiloihin ja valaistustarpeisiin.

Yleisin katkaisun tarve tulee kulmissa. LED valonauha ei taivu 90 asetetta sivulle. Se tulee katkaista ja tehdä pieni liitosjohto juotoskolvilla ja ylittää mutka siten.

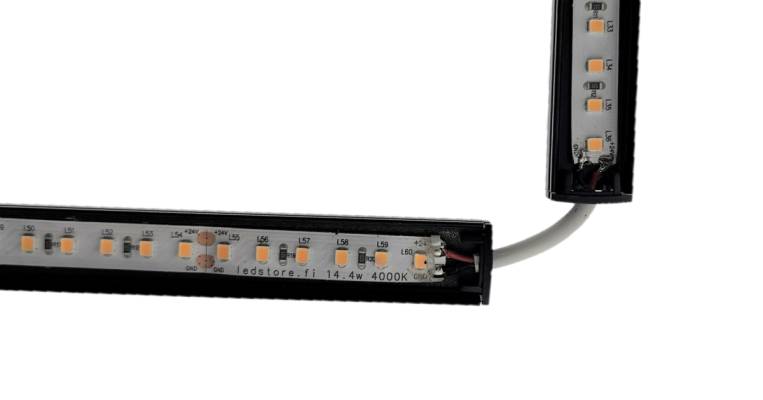

Led valonauhan katkasu tehdään aina kulmissa
Led valonauhan katkaisu tehdään aina kulmissa.

LED-valonauhan katkaisemisen perusteet

LED-valonauhan katkaisemiseen tarvitaan vain muutamia tarvikkeita. Tärkein työkalu on terävät sakset, jotka mahdollistavat tasaisen ja siistin leikkauksen. On tärkeää, että nauha ei pääse vääntymään leikkauspisteessä, jotta leikkaus onnistuu parhaiten.

Katkaisemalla keskeltä merkkiä, jää sinulle hyvät juotospisteet vielä nauhan uudelleen käyttämistä varten.

LED-valonauhan jännitteen ja katkaisukohtien selvittäminen

Heikkovirta LED-nauhaa voidaan yleensä katkaista 3 tai 6 LEDin välein. Nauhassa on kupariset juotospisteet leikkauskohdan kohdalla, ja monesti leikkauskohta on myös merkitty pienillä saksien kuvilla katkaisukohdista. Katkaise vain jännitteetön nauha, eli led-nauhaa ei ole kytketty muuntajaan. Markkinoilla on myös myynnissä verkkovirta led valonauhaa, jonka työstäminen on sähköammattilaisen työtä sähköiskuvaaran vuoksi. Verkkovirtaled-nauhan tunnistat luonnollisesti pakkauksesta, jossa on merkintä 230V, mutta myös itse nauhassa led-piirit on merkitty kirjaimilla L ja N. Heikkovirtaled-nauhassa ei ole koskaan merkintöjä L ja N, eli ne eivät voi mennä sekaisin.

Jos olet epävarma led-nauhan jännitteestä, etkä saa sitä luotettavasti selvitettyä, niin älä käytä nauhaa!

Heikkovirtaled-nauhan katkaisemisen vaiheet

  1. LED-valonauhan mittaaminen – Mittaa nauha ja merkitse, mistä kohtaa haluat katkaista nauhan.

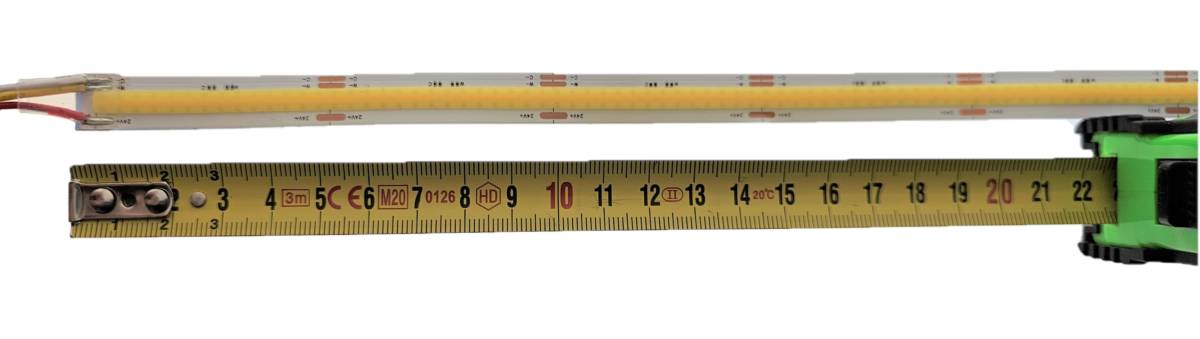

    Led valonauhan mittaaminen
    Led valonauhan mittaaminen
  2. LED-valonauhan merkitseminen – Merkitse nauha katkaisukohdasta.

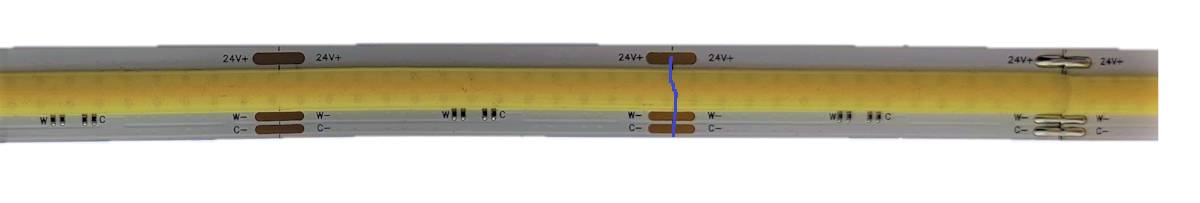

    Led valonauhan katkaisukohdan merkitseminen
    Led valonauhan katkaisukohdan merkitseminen
  3. LED-valonauhan katkaiseminen – Katkaise nauha merkitystä kohdasta terävillä saksilla.

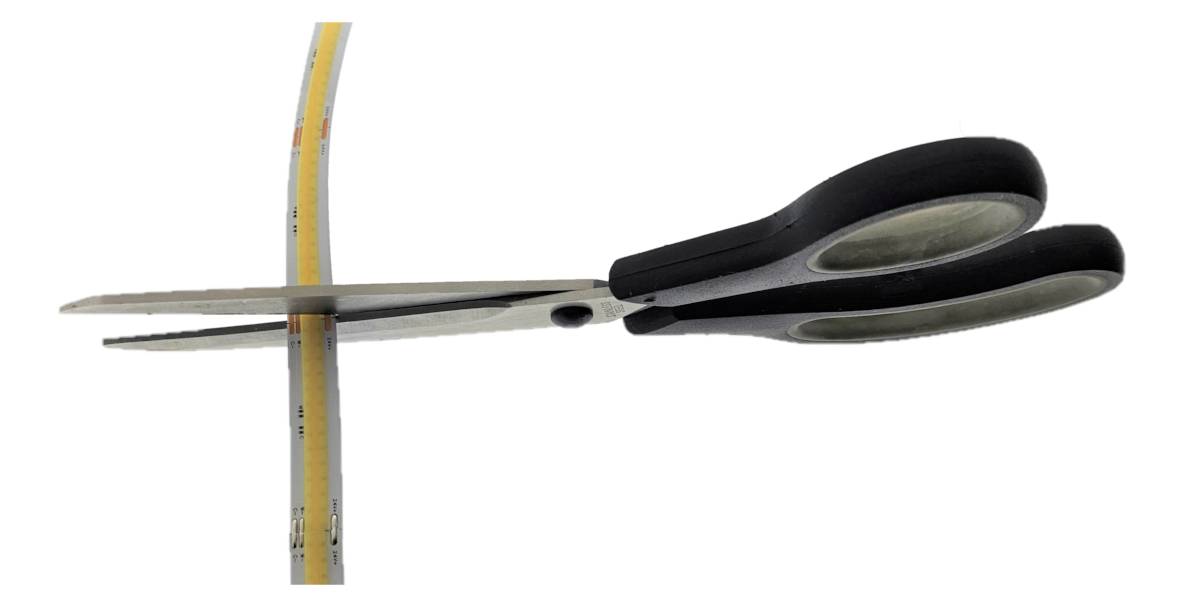

    Led valonauhan katkaiseminen saksilla
    Led valonauhan katkaiseminen saksilla
  4. LED-valonauhan päiden käsittely – Käsittele katkaistun nauhan päät tarvittaessa, jos niihin tarvitaan esimerkiksi vesitiivistys lisäämällä niihin liimaa, silikonia tai kutistesukka. Tämä on tarpeen ulkoasennuksissa. Kuivaan tilaan tai alumiiniprofiilin sisään asennettavan led-nauhan pään voi jättää käsittelemättä.

LED-valonauhan uudelleen liittäminen

LED-nauhoille on olemassa liittimiä, jotka mahdollistavat nauhan katkaisemisen jälkeisen jatkamisen. Liittimet kuulostavat helpolta, mutta vuosien kokemuksella voin sanoa, että ainoa kestävä tapa uudelleen liittää LED valonauha on juottaminen. Liittimet löystyvät, väliin menee pölyä ja rasvaa ja luotettavia, oikeankokoisia, laadukkaita liittimiä on vaikea löytää. Miten sitten liitän valonauhat uudelleen toisiinsa?

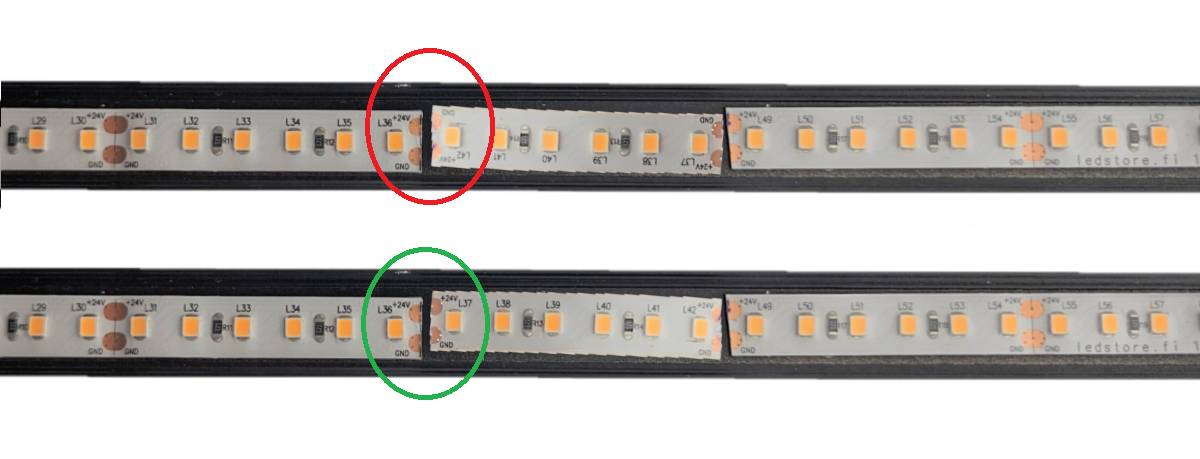

Led valonauhan leikattu pala oikein tai väärin
Led valonauhan leikattu pala oikein (vihreä) tai väärin (punainen)

Laita katkaistut LED valonauhan päät yhteen (tarkasta että + on + vasten!) ja juota päät yhteen.

Toinen ongelma valmiiden liittimien kanssa on LED valonauhojen monipuolisuus, sillä markkinoilla on paljon LED valonauhoja ja jokaisessa niistä voi olla juotospisteet eri kohdassa ja itse LED valonauhan leveys vaihtelee.

Jos haluat käyttää katkaistua nauhaa useissa eri paikoissa tai jos haluat mukauttaa nauhan pituutta erilaisiin valaistustarpeisiin, joudut juottamaan niitä juotoskolvilla. Toisaalta sen taidon oppiminen on hyödyllistä, eikä se ole mahdottoman vaikeaa perus LED valonauhoille. RGBW ja RGBCCT sen sijaan aiheuttaa vaikeuksia, koska liitoskohdassa on 5-6 pientä juotospistettä.

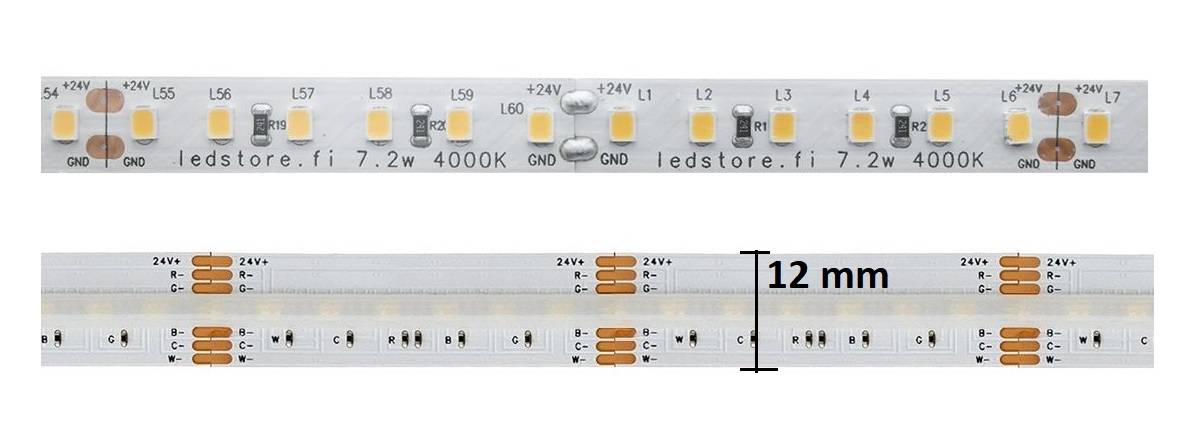

Juotospisteiden määrä Led valonauhassa vaihtelee Nauhan ominaisuuksien mukaan
Juotospisteiden määrä Led valonauhassa vaihtelee nauhan ominaisuuksien mukaan.

Yleisiä virheitä ja niiden välttäminen

LED-valonauhan katkaisemisessa voi esiintyä joitakin yleisiä virheitä. Yksi yleisimmistä virheistä on nauhan väärästä paikasta katkaiseminen. On tärkeää, että nauha katkaistaan merkityistä katkaisukohdista, jotta nauha ei vahingoitu ja jotta se voidaan liittää uudelleen.

Toinen yleinen virhe on nauhan väärä käsittely katkaisun jälkeen. On tärkeää käsitellä katkaistun nauhan päät oikein, jotta ne eivät vahingoitu ja jotta nauha toimii oikein. Tämä koskeee IP65 LED nauhoja, jotka asennetaan ulos. Suojaamaton leikkauspää kerää kosteutta ja vahingoittaa LED nauhaa.

Yhteenveto

LED-valonauhan katkaiseminen on yksinkertainen prosessi, joka vaatii vain muutamia työkaluja ja perustietoa LED-valonauhoista. Katkaiseminen mahdollistaa nauhan mukauttamisen erilaisiin valaistustarpeisiin ja tiloihin, mikä tekee LED-valonauhasta erittäin monipuolisen valaistusratkaisun.

Toivottavasti tämä artikkeli auttaa sinua ymmärtämään, miten LED-valonauhaa voidaan katkaista ja jatkaa.
