Tässä ohjeessa käsittelemme tilannetta, kun led valonauha ei syty. Syitä voi olla useita ja tyypillinen tilanne on joko: Led valonauha ei syty tai osa Led valonauhasta ei syty.

Led valonauha ei syty lainkaan

Koko Led valonauha on pimeänä? Toimiko se aikaisemmin? Led valojen kanssa on siis ongelmia. Led-valonauhat ovat yksinkertaisesti ohueen kupariin kiinnitettyjä led piirejä.

Tarkista kytkennät

Kun led-valonauha ei syty, varmista, että led nauhan jännite ja led virtalähteen jännite ovat samat JA että siinä on +15 % enemmän tehoa (POut) kuin led nauha tarvitsee.

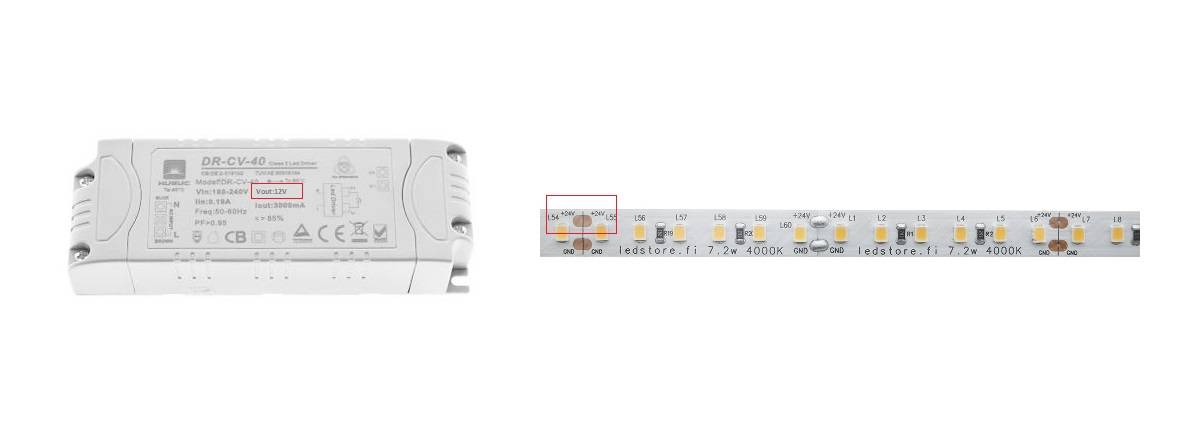

12V muunaja ja 24V led valonauha eivät toimi yhdessä ja siksi led valonauha ei syty
12V muuntaja ja 24V led valonauha eivät toimi yhdessä

Varmista, että led valonauhan positiivinen ja negatiivinen napa on kytketty oikein.

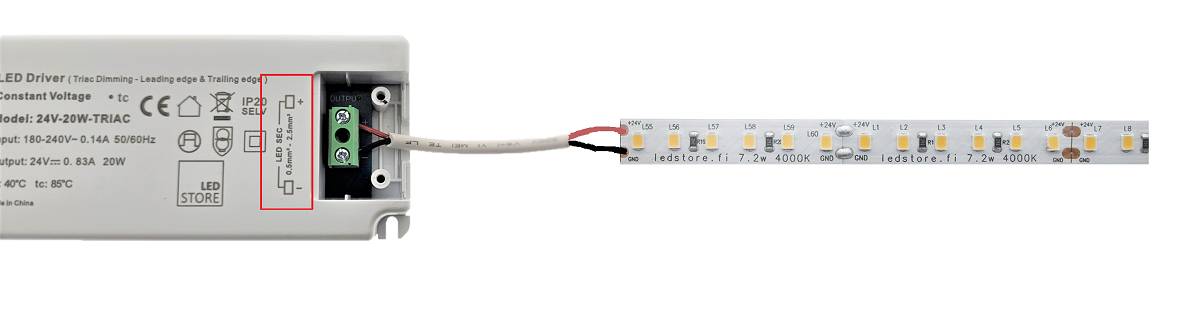

LEd valonauha ei syty jos se ei ole kytkettynä oikein
Led valonauha ei syty jos se ei ole kytkettynä oikein

Tarkista, että liitin (mikäli led nauhassasi on sellainen) on kunnolla kiinni. Meillä on vuosien kokemus liittimistä, ja ne eivät ole koskaan pitkäikäisiä.

Jos kaikki edellä mainitut toimenpiteet on toteutettu, mutta led-nauha ei vieläkään toimi, se voi olla rikki tai led-nauhasi muuntaja on rikki.

Tarkista virtalähde

Virtalähteessä saattaa olla toimintahäiriö, jos ledit eivät syty. Jos sinulla sattuu olemaan useampi kuin yksi virtalähde, ongelman ratkaisu on kytkeä toinen virtalähde samaan nauhaan ja katsoa, toimiiko se toisella virtalähteellä. Jos se toimii, tarvitset uuden virtalähteen, koska nykyinen on vaurioitunut.

Mikäli vilkkuminen johtuu siis vikaantuneesta virtalähteestä, tulee se vaihtaa, sillä heikkolaatuinen virtalähde rikkoutuessaan voi aiheuttaa tulipalon.

Led valojen himmennys

Huomaa myös, että mikäli käytössä on himmennys, saattaa ongelma olla myös himmentimen ja muuntajan välinen yhteensopimattomuus. Yleensä ilmiö esiintyy äänenä, jota olen käsitellyt artikkelissa Miksi led valot surisevat. Tämä koskee erityisesti TRIAC himmennystä.

Mikäli himmentimen aja lampun syklit eivät kohtaa, syntyy vilkkumista ja surinaa
Mikäli himmentimen ja lampun syklit eivät kohtaa, syntyy vilkkumista ja surinaa.

Led valonauhat eivät mene päälle

Kun juuri sammutit led valonauhan, oliko se aikaisemmin päällä? Olet laittanut sen takaisin päälle, mutta mitään ei tapahtunut.

Ennen kuin heität ledit pois, tarkista, toimiiko virtalähde. Useimmiten virtalähde on se, joka hajoaa eli vianmääritys kannattaa aloittaa siitä.

Erillinen ohjausyksikkö, kuten Zigbee

Jos sinulla on erillinen ohjainyksikkö (esim.Zigbee RGB nauhalla) ja muuntaja, led nauhan vianmääritys voidaan aloittaa niistä. Kokeile ohittaa ohjain ja kytke led nauha suoraan muuntajaan varmistaaksesi, että led nauha toimii.

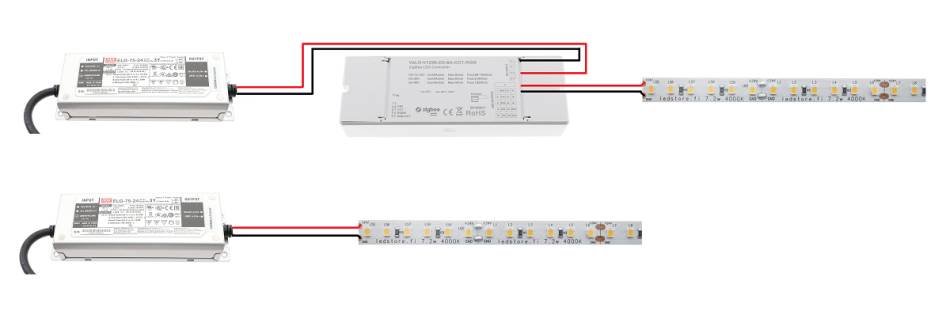

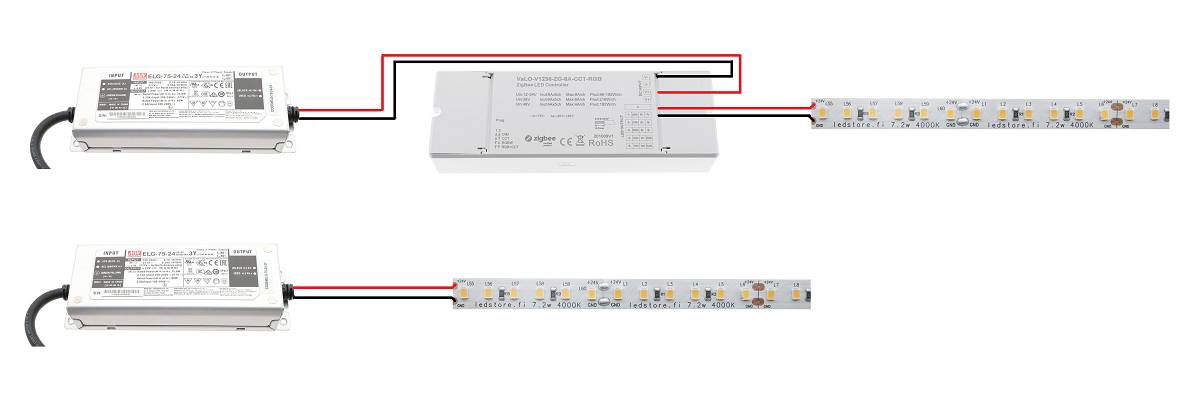

Ohita Langaton vastaanotin testataksesi miksi led valonauha ei syty
Ohita langaton vastaanotin testataksesi, miksi led valonauha ei syty.

Jos kaukosäädin käyttää paristoja, kokeile laittaa uudet paristot. Yritä nollata ja ohjelmoida kaukosäädin uudelleen.

Jos olet epävarma, vie virtalähde (ja ohjain) elektroniikkaa korjaavaan liikkeeseen (vaikka LedStoreen) nopeaa testiä varten. Testaus kestää vain muutaman sekunnin.

Osa led valonauhasta ei syty

Tämä seuraava osio vaatii tinakolvin käyttöä. Kun yksittäinen osa led valonauhasta ei syty, se pitää leikata pois.

Pätkä led valonauhasta on keskeltä pimeänä

Jos valaistun led nauhan osassa on pala, jossa on vain kolmen ledin osa (tai 6 ledin 24V:n tapauksessa), joka ei pala, jossakin osassa voi olla ”avoin piiri”. Tämä tarkoittaa, että yksi led tai yhden osion yksi komponentti on irronnut valmistusvirheen, kuljetuksen tai asennuksen aikana syntyneen mekaanisen vaurion seurauksena.

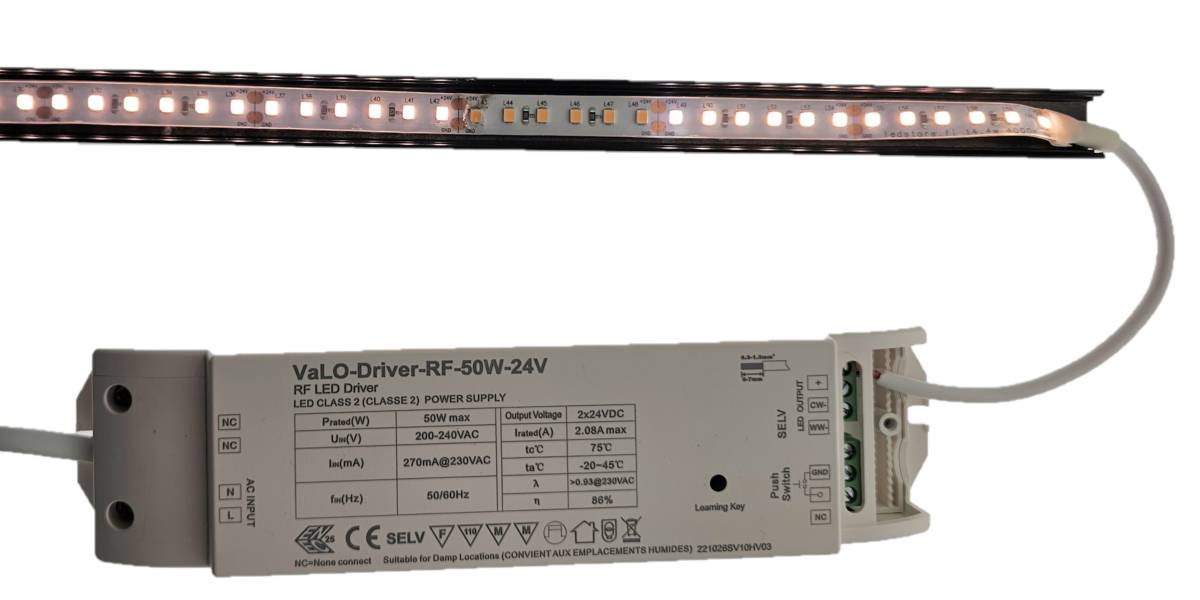

Osa Led valonausta on rikki ja led valonauha ei syty kokonaan.
Osa Led valonauhasta on rikki ja led valonauha ei syty kokonaan.

Tämän seurauksena kaikki ledit kyseisellä alueella (2,5-10 cm) ovat menettäneet virran, eivätkä siksi syty. Led nauhan vianmääritys kannattaa aloittaa tarkastelemalla nauhaa lähemmin. Mekaaniset vauriot ovat usein silmin havaittavissa.

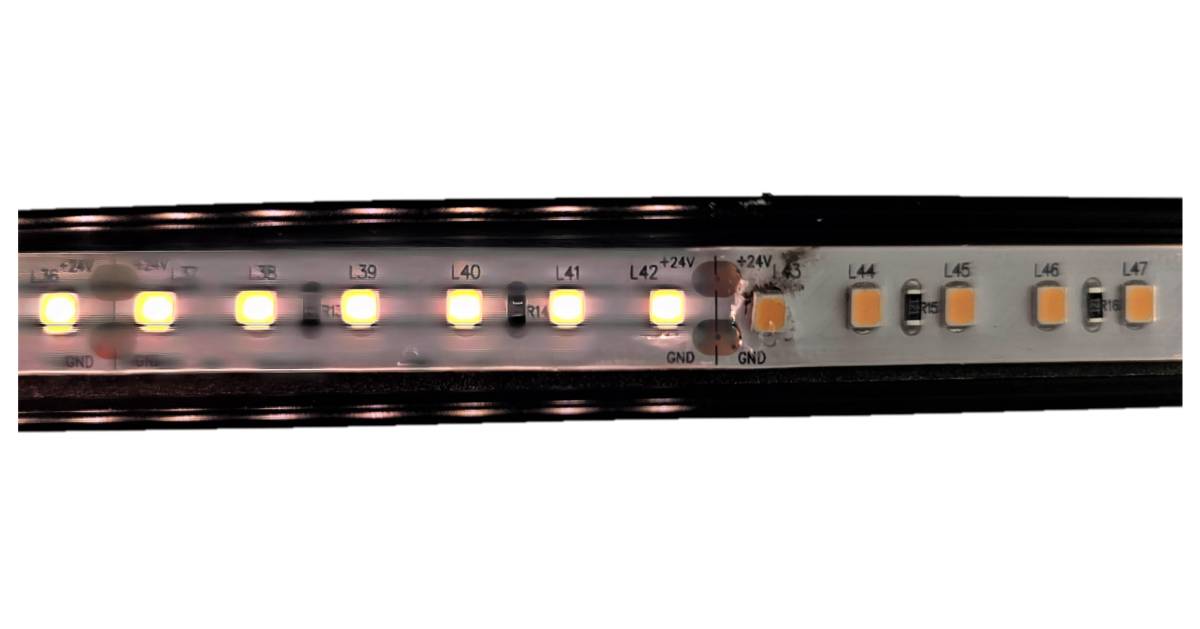

Lähikuva rikkoutuneesta LED piiristä
Lähikuva rikkoutuneesta LED piiristä

Miten korjata viallinen pätkä led valonauhaa?

  1. Etsi viallinen led piiri. Se löytyy kun led piirejä painellaan yksitellen kun valot ovat päällä. Painaminen aiheuttaa sen, että led piiri saa kontaktin paremmin ja sähkö virtaa läpi.

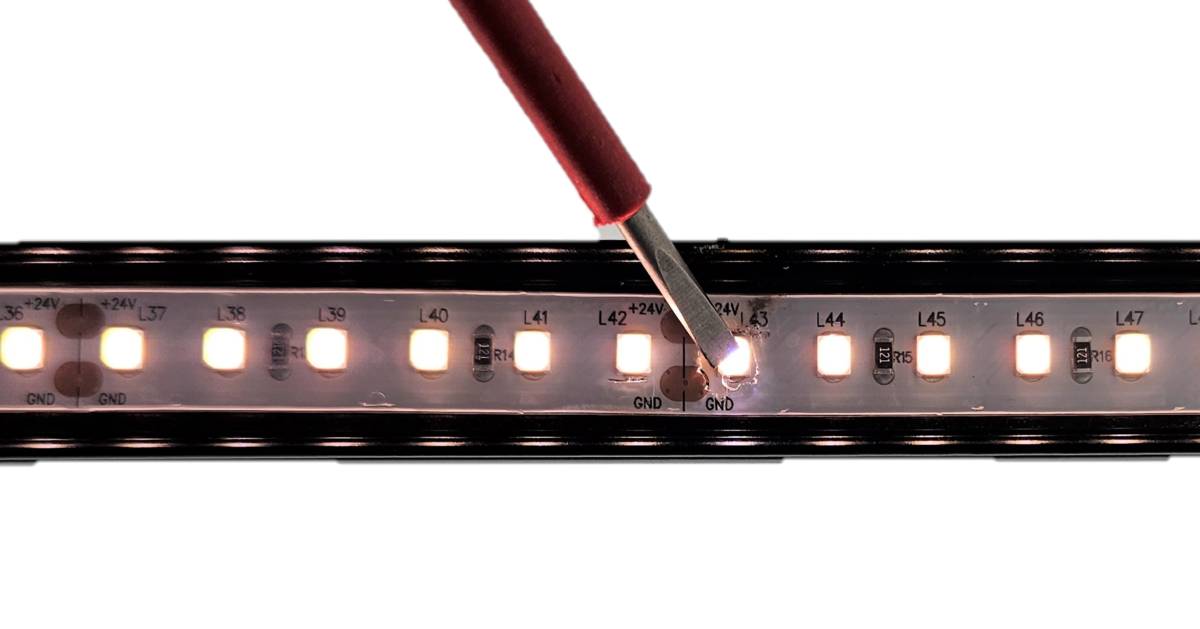

    Paina viallista LED piiriä niin sen viallinen juotos paljastuu
    Paina viallista LED piiriä niin sen viallinen juotos paljastuu
  2. Tässä vaiheessa siis voit yrittää korjata vikaantuneen led piirin, lämmittämällä sitä ylä- ja alapuolelta uudestaan tinakolvilla, jolloin se juottuu uudestaan. Jos se ei onnistu. Leikataan koko viallinen sarja pois.
  3. Ensin kannattaa merkitä tussilla ne ledit, jotka eivät enää toimi.

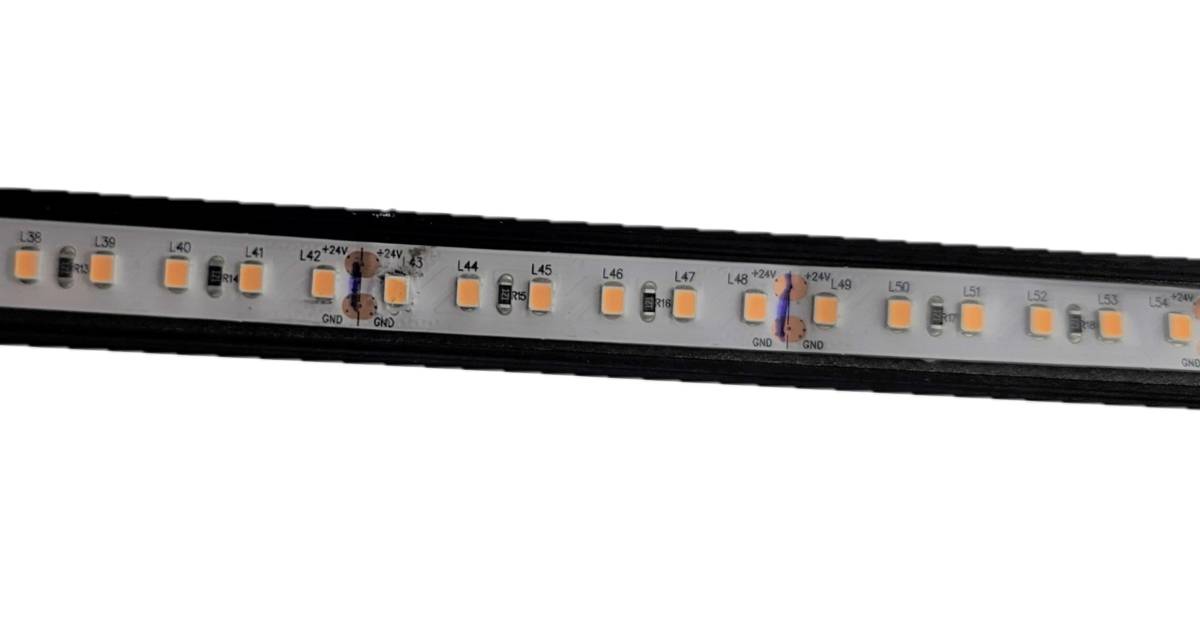

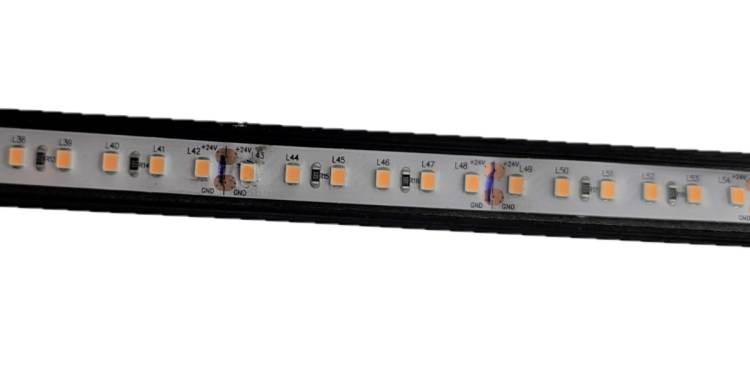

    Merkitse viallinen osa LED valonauhasta
    Merkitse viallinen osa LED valonauhasta.
  4. Seuraavaksi irrota led valonauhan virtalähde.
  5. Leikkaa rikkoutunut osa terävällä veitsellä, leikkausmerkkien kohdalta.

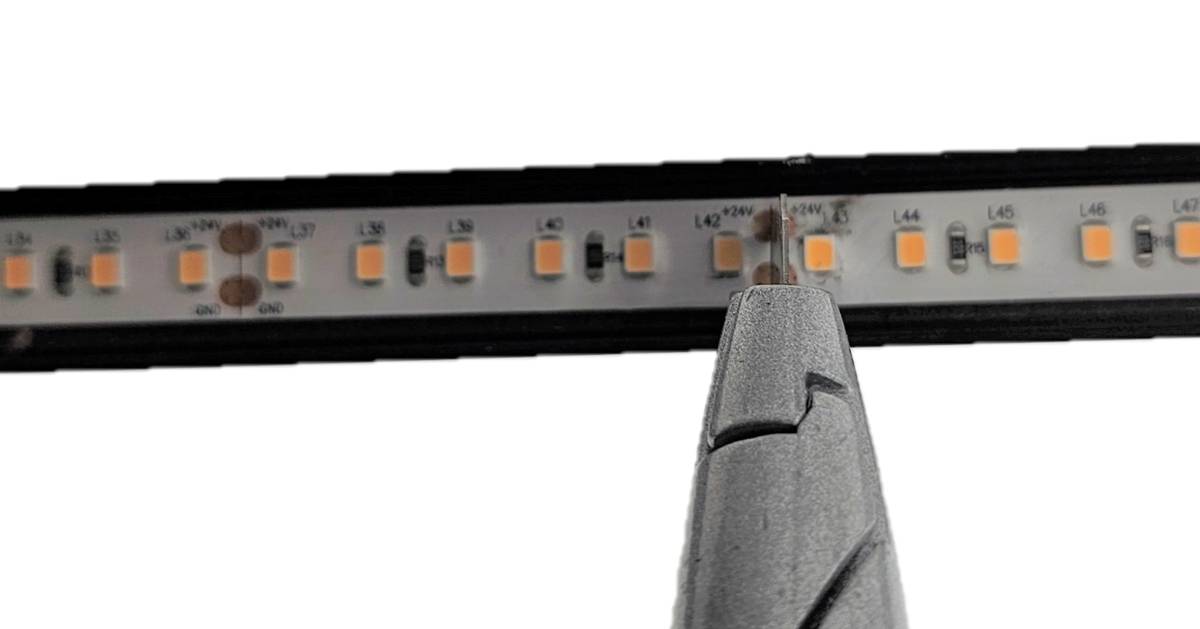

    Katkaise terävällä puukolla
    Katkaise terävällä puukolla
  6. Poista katkaistu osa ja vaihda tilalle uusi led.

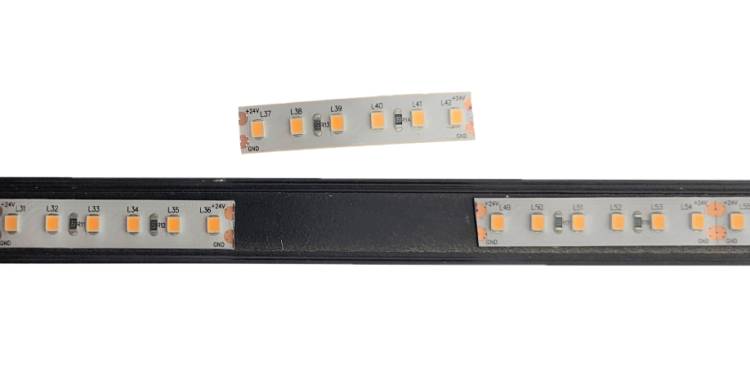

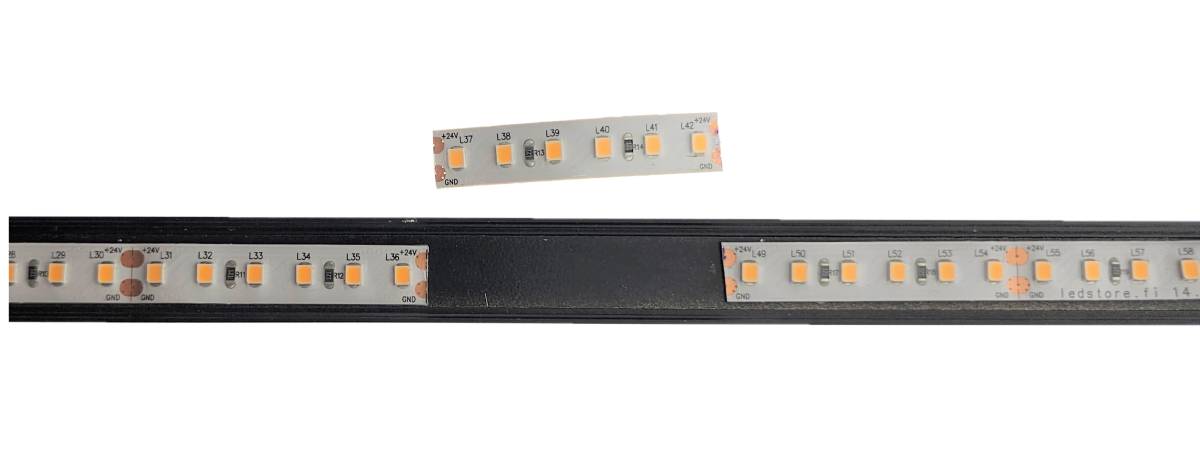

    Irrota katkaistu LEd nauhan pala
    Irrota katkaistu led nauhan pala
  7. Juota se sitten takaisin molemmista päistä leikattuun väliin

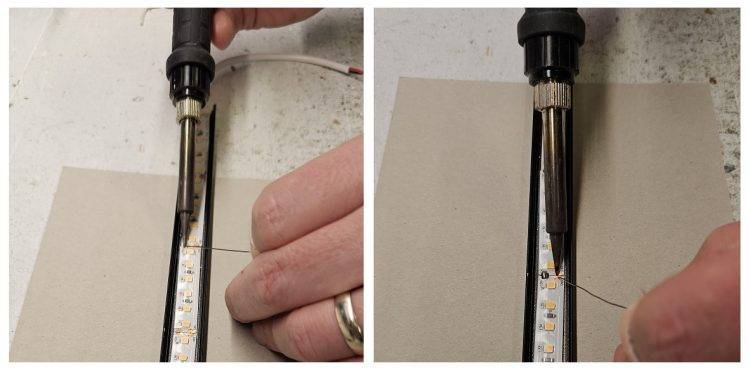

    Led nauhan juottaminen
    Led nauhan juottaminen
  8. Testaa toimiiko kaikki ledit oikein

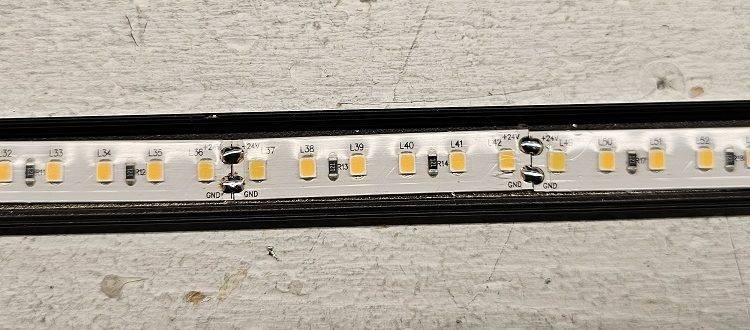

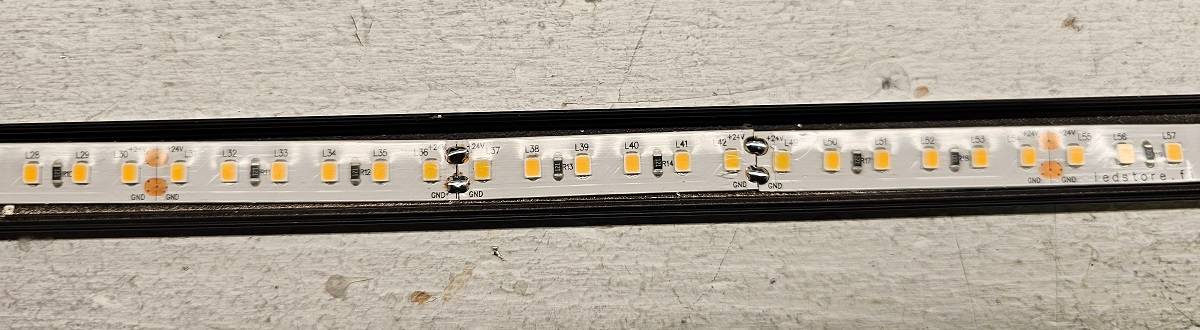

    Korjattu Led nauha
    Korjattu Led nauha

Huomaa, että leikkauskohdissa on plus- ja miinusmerkit. Pidä led nauha sitten samalla tavalla juottaessasi, että + ja – eivät mene väärinpäin. Eli aina plussa plussaan ja miinus miinukseen, kun on led nauhoista kyse.

Led valonauhan leikattu pala oikein tai väärin
Led valonauhan leikattu pala oikein (vihreä) tai väärin (punainen)

Led valonauhasta osa on pimeänä tietyn pisteen jälkeen

Tietyn pisteen jälkeen ei ledit pala? Jos kaikki loput ledit led nauhasta ovat pimeänä, sinulla on todennäköisesti ongelma juotosliitoksessa, joka on rikkoutunut liian suuresta lämmöstä tai vääntyneestä led nauhasta. Korjaus tapahtuu kuten edellisessä mutta paljon helpommin.

Led nauhat valmistetaan tehtailla pätkistä, joten niissä on tyypillisesti 50 cm välein tehtaan juotoskohta. Tämä on se kohta josta yleensä led valonauha katkeaa lämmönvaihtelusta tai mekaanisesta rasituksesta.

Kuumenna juotoskohtia vain uudelleen, jotta virta voi virrata eteenpäin.

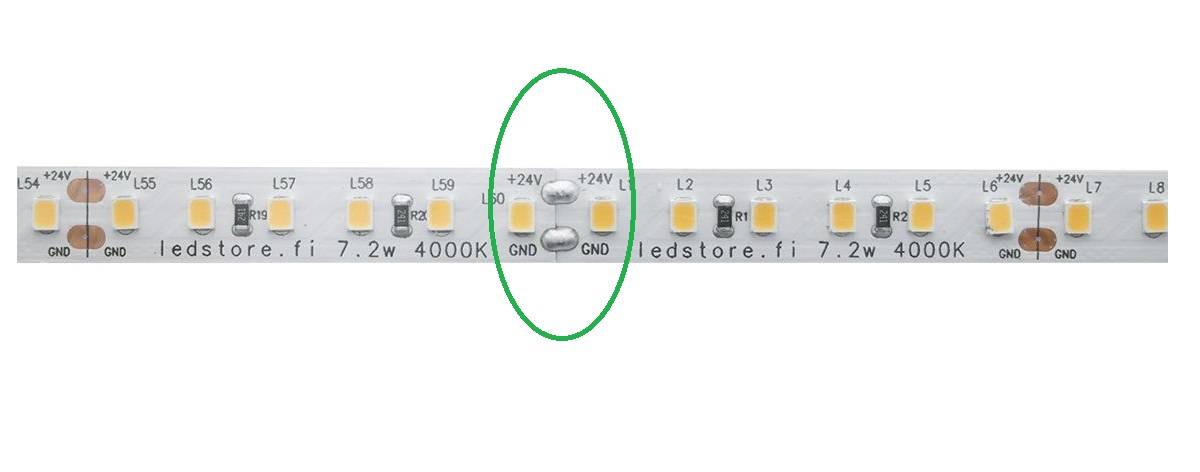

LED valonauhan juotospisteet
LED valonauhan juotospisteet ovat tyypillisesti 50cm välein led valonauhoissa

COB led valonauhat

COB CCT ja yksiväristen led komponentit ovat merkittävästi tiheämmin kuin perinteisen SMD led valonauhojen. COB led-nauhojen yksitäistä pimeää lediä tuskin havaitset (jopa 840 lediä metrillä!), mutta kokonaisen vikaantuneen leikkausvälin kyllä huomaat. Niiden vaihtaminen onnistuu kuten muidenkin nauhojen viallisten osien vaihto.
