Tietoa LedStoren tuotteiden asennuksesta

Täältä löydät perustiedot LedStoren eri valaisintyyppien asentamisesta. Kaikki verkkovirtaan kytkettävät valaisimet ovat pääsääntöisesti sähköasentajan kytkettäviä, lukuun ottamatta pistotulpallisia malleja.

LED nauhojen 12V-36V heikkovirtapuolen kytkennät voit suorittaa itse. Kaikki 230V led nauhojen kytkennät suorittaa sähköasentaja.

Mittatilauspalvelustamme voit tilata led nauhat asennusvalmiina kokonaisuuksina. Halutessasi saat tilattua myös pistotulpan valmiiksi muuntajaan asennettuna.

Huomioi valaisimia valitessasi ainakin:


Upotettavien LED spottien ja paneelien asennus

Valaisimen asennusaukko

Upotettaville valaisimille tehdään asennusaukko kattoon. Asennusaukon koon näet valaisimen tuotetiedoista nettisivuiltamme.

Asennusaukon koossa tulee olla tarkkana, sillä jossain malleissamme valaisimen kaulus on melko kapea. Suosittelemme hankkimaan mallivalaisimen, jolloin kattorakenteen ja asennuksen suunnitteleminen on helpompaa.

LedStoren spottien ja paneelien TRIAC himmennettävä perusmuuntaja, mahtuu aina valaisimen asennusaukosta katon sisään. Perusmuuntajassa on lisäksi ketjutettava kytkinrasia, sekä valon värilämpötilan valitsin.

Jos valaisimet asennetaan ryhmämuuntajaan, on muuntaja kooltaan yleensä valaisimen asennusaukkoa suurempi ja vaatii huoltoluukun. Paneelivalaisinta on mahdollista käyttää huoltoluukkuna. Portaattomaan CCT säätöön asennettavissa ratkaisuissa ryhmämuuntajan käyttäminen on yleistä.

Suosittelemme käyttämään apuna linjalaaseria, erityisesti kun asennat neliskanttisia valaisimia kipsikattoon. Tällöin asennusaukot asettuvat suoraan linjaan.

Isoimmassa paneelissamme myös katon suoruudella on vaikutusta. Esimerkiksi vanhassa kohteessa ei kattolevy ole aina tasainen, joten paneelikaan ei välttämättä asetu aivan tasaisesti kattopintaan.

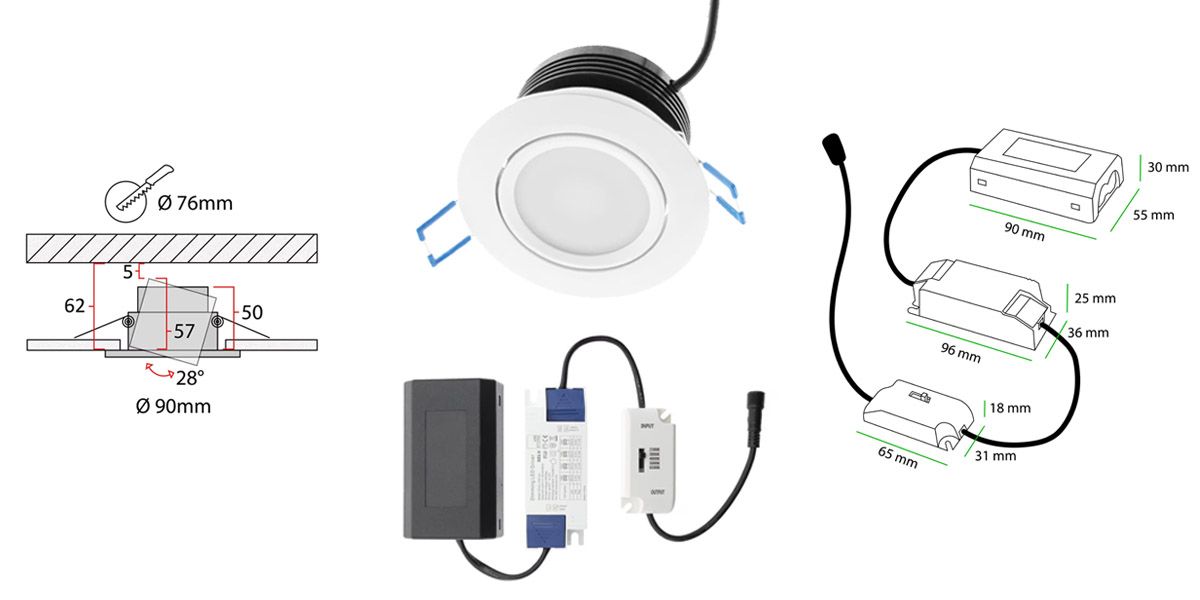

Vaadittu asennussyvyys

Upotettavat LED valaisimet vaativat alaslaskun, jonka syvyys riippuu valaisimen ja käytettävän muuntajan korkeudesta. Tiedon valaisimen ja muuntajien mitoista on ilmoitettu nettisivuillamme, tuotetietojen yhteydestä.

Asennussyvyys on kattomateriaali + koolaus. Yleisesti käytetty 48 mm koolaus ja 13 mm kipsilevy antavat 62 mm asennussyvyyttä valaisimelle ja 48 mm asennuskorkeutta muuntajalle (koska muuntaja menee kokonaisuudessaan katon sisään).

LedStoren paneelien runko on vain 11 mm korkea, joten ne voidaan asentaa katkaisematta koolausta mihin vain yli 11 mm paksuun kattomateriaaliin. Huomioi kuitenkin valaisimen jousien sijainti niin, että ne eivät ole juuri koolauksen kohdalla!

Yleisimmät asennussyvyydet:

• LedStore SLIM spotti: minimissään 28 mm, suositus 39 mm tai enemmän.

• LedStoren 9W ja 15W spotit: Perinteinen 48 mm koolaus + kipsilevy riittää.

• LedStore KOLO spotti: 96 mm

• LedStore Mix spotti: 80 mm

• LedStoren (kipsattava) PIILO spotit: 110 mm

• LedStoren paneeli valaisimet: 22 mm koolaus + kipsilevy riittää.  Perusmuuntajalla suositus on 35 mm koolaus, jotta kytkentärasia mahtuu katon sisään.

• LedStoren GU5.3 (MR16) ja GU10 spottirungot vaativat saman asennussyvyyden, kuin vastaavat halogeenit eli yleensä 10–15 cm. Lisäksi ne vaativat palosuojaavan asennuskupin, koska valaisinkantaan on mahdollista asentaa vahingossa halogeeni polttimo.

• Muuntajat: Huomioi valitsemasi muuntajan tarvitsema tila kattorakenteen sisällä. Jos asennussyvyyttä on vähän, voit asentaa muuntajan myös esimerkiksi yläkaappiin tai jopa viereiseen tilaan.


Muuta

LedStoren LED spotit ja paneelit voidaan asentaa suoraan kiinni puuhun tai kipsiin ilman palovaaraa, eivätkä ne vaadi suojakuppia katon sisään. Suosittelemme kuitenkin jättämään hieman ilmaa valaisimen päälle (1–2 cm) ”ilmastointivaraksi”.

Valaisinta ei saa asentaa suoraan höyrysulkumuovia tai villaa vasten. Suosittelemme lisäämään laudan tai kipsilevyä koolauksen ja höyrysulun väliin, valaisimen kohdalle, jotta höyrysulku tai villat eivät painu kiinni valaisimeen.

Mitä enemmän tilaa valaisimella on jäähtyä, sen pitkäikäisempi se on.



Pinta-asennettavien kattovalaisimien asennus

Pinta-asennettavat kattovalaisimet

LedStoren pinta-asennettavissa plafondeissa on sisäänrakennettu muuntaja ja valaisimen valon värilämpötila valitaan valaisimesta asennusvaiheessa vivulla (muutamaan yksiväristä lukuun ottamatta). Valaisin kytketään suoraan verkkovirtaan, eli tarvitset sähköasentajan kytkemään valaisimen.

Kaikkien LedStoren pinta-asennettavien valaisimien asennus vaatii koukkukannen poistamisen ja kiinnittämisen suoraan kattopintaan. Osassa valaisimista kiinnityskohdat ovat jakorasian ruuvipaikkojen kohdalla, jolloin kattoon ei tule lisäreikiä. Tarkemmat tiedot löydät valaisimen tuotetiedoista nettisivuiltamme.

Pinta-asennettavien paneelien asennus

Jos haluat portaattomasti valon värilämpötilasäädettävän pinta-asennettavan valaisimen, suosittelemme valitsemaan LED paneelin, johon on saatavilla pinta-asennuskehys. Tällaisia malleja ovat:

Neliskanttisissa malleissa kehyksen kolme sivua kiinnitetään ensin kattoon, jonka jälkeen paneeli liu’utetaan paikalleen. Sen jälkeen valaisimen muuntaja kytketään verkkovirtaan ja lopuksi kehyksen viimeinen sivu kiinnitetään paikalleen. Pyöreän 240 paneelin kehys kiinnitetään ensin kattoon, jonka jälkeen muuntaja kytketään verkkovirtaan ja pyöreä paneeli kiinnitetään paikalleen. Verkkovirtakytkennät suorittaa sähköasentaja.


Riippuvalaisimen asennus

Ripustettavien valaisimien asennus vaatii useimmiten koukkukannen poistamisen ja valasimen kytkemisen verkkovirtaan. Tämä on sähkötyötä ja tarvitset sähköasentajan kytkemään valaisimen.

Riippuvalaisimet kiinnitetään suoraan kattopintaan. Osassa valaisimista kiinnityskohdat ovat jakorasian ruuvipaikkojen kohdalla, jolloin kattoon ei tule lisäreikiä.

Useampi LedStoren riippuvalaisin, kuten Rinkeli valaisimet, on mahdollista tilata portaattomaan valon värilämpötilasäätöön sopivana. Kookas kattokuppi mahdollistaa esimerkiksi Zigbee muuntajan käyttämisen, jolloin valaisin sopii mm. Philips HUE valaistuksenohjaus siltaan.



Kolmivaihe kiskovalaisimien asennus

Kolmivaihekiskoon tulevat valaisimet voit asentaa itse. Valaisimen adapteriosa työnnetään paikalleen, ja lukitaan vivuilla. Adapteriosasta valitaan haluttu vaihe pyöritettävällä valitsimella. FOKUS kiskospotissa voit valita haluamasi valkoisen valonsävyn valaisimessa olevalla vivulla.

Huomioi kuitenkin, että kolmivaihekiskon asentamiseen tarvitset sähköasentajan, koska se liitetään verkkovirtaan.


Seinävalaisimien asennus

LedStoren valikoimassa on sekä kuivan- että kosteantilan seinävalaisimia. Kaikissa pintaan asennettavissa seinävalaisimissa muuntaja on valmiina valaisimen rungossa. Suurin osa seinävalaisimista ei ole himmennettäviä, lukuun ottamatta FUNK ja XL Cubic -malleja. Seinävalaisimet eivät ole ketjutettavia.

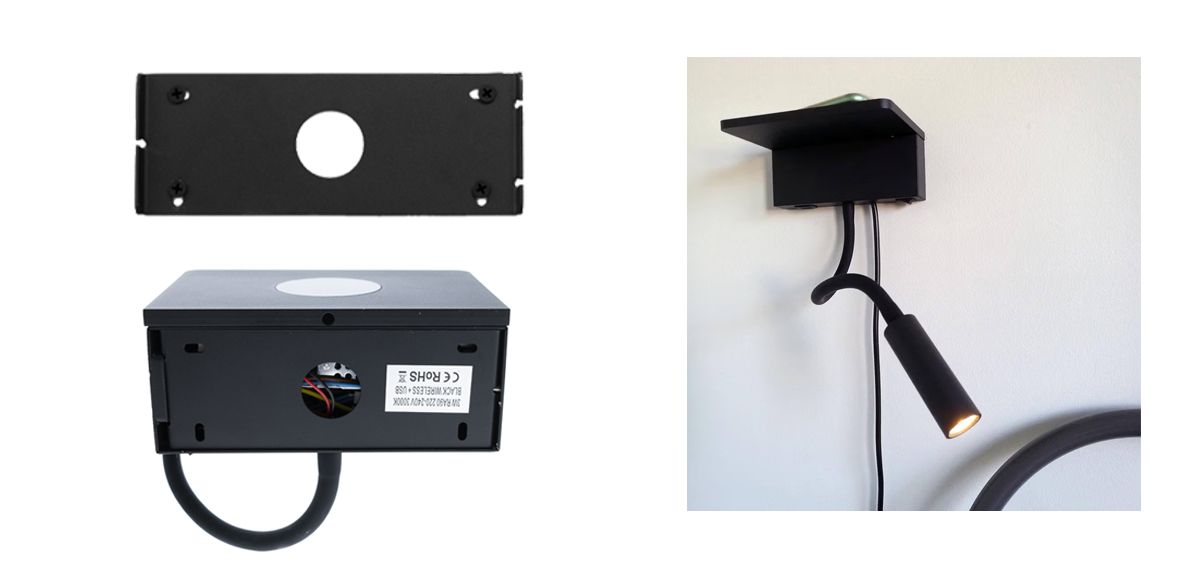

Kun asennus tehdään suoraan verkkovirtaan, se on sähkötyötä ja tarvitset sähköasentajan kytkemään valaisimen. Seinävalaisimen takalevy kiinnitetään ensin seinään, jonka jälkeen kytketään johdot. Osaan seinävalaisimista saa pistotulpan valmiiksi asennettuna, jolloin valaisimen voi asentaa itse. Tällaisia malleja ovat esimerkiksi:


Valopeilien asennus

LedStoren valopeilit sisältävät pistotulpan, joten voit asentaa sen itse. Peilit kiinnitetään 2–4 ruuvilla. Peilien kehyksessä on valmiit reiät ruuvien kannoille, mutta voit joissain tapauksissa porata putkirunkoon uudet reiät ruuveille. Huom! Peilissä on kosketuskytkimet eli pystypeiliä ei voi asentaa vaakaan.

Pistoke voidaan tarvittaessa poistaa ja valopeili asentaa kiinteästi, mutta tällöin kytkennän suorittaa sähköasentaja.


Ulkovalaisin pollarien asennus

Pihaan asennettavat pilarit ovat verkkovirtaan asennettavia, kiinteä ledisiä valaisimia ja niiden kytkennän suorittaa sähköasentaja. Valaisimet kiinnitetään asennuslevystään joko asenusjalkaan tai terassin kanteen. Pilarit eivät ole ketjutettavia, mutta Pillar FUNK ja Pillar TILT2 valaisimissa runko on ontto, joten niissä ketjutus onnistuu putken sisällä. Muuten ketjutus tehdään useimmiten esimerkiksi valaisimen viereen sijoitetussa kalvorasiassa.



LED nauhojen asennus

LED nauhan jatkamisen ja liitosjohdon kiinnittämisen voit tehdä itse kaikissa 12V-36V led nauhoissa, silloin kun tiedät mitä teet. Suosittelemme kuitenkin käyttämään sähköasentajaa muuntajien kytkemisessä ja pitkien vetojen hävikkiarvioinnissa, jotta ratkaisusta tulee turvallinen ja pitkäikäinen. Pistotulpallisen muuntajan voit kytkeä itse. Voit tilata meiltä led nauhat mittojen mukaan valmistettuna ja muuntajan valmiiksi pistotulpalla, jolloin voit suorittaa asennuksen kokonaan itse!

HUOM! Kaikki 230V led nauhan kytkennät ovat sähkötyötä ja ne suorittaa aina sähköasentaja. Voit tilata meiltä 230V led nauhan pistotulpalla ja valmiiksi profiiliin asennettuna. Tällaisen valmiin ratkaisun voi liittää pistorasiaan itse.

LedStore ei vastaa virheellisistä asennuksista johtuvista tuotteiden rikkoutumisista edes takuuaikana. Tutustu tämän ohjeen lisäksi verkkokaupan tuotesivuilla oleviin LED nauhan ominaisuus ja tuotetietoihin.

Huomioi ennen asennusta

Asennus

  1. Testaa led nauhan toimivuus ennen asennusta. Avaa led nauha rullalta ja kytke se hetkeksi (10–15 sek.) muuntajaan testataksesi toimivuuden. HUOM! Älä jätä led nauhaa päälle, etenkään sen ollessa rullalla, koska lämmetessään led nauha saattaa sulattaa kiinnitysteipin tai ottaa siitä väriä.

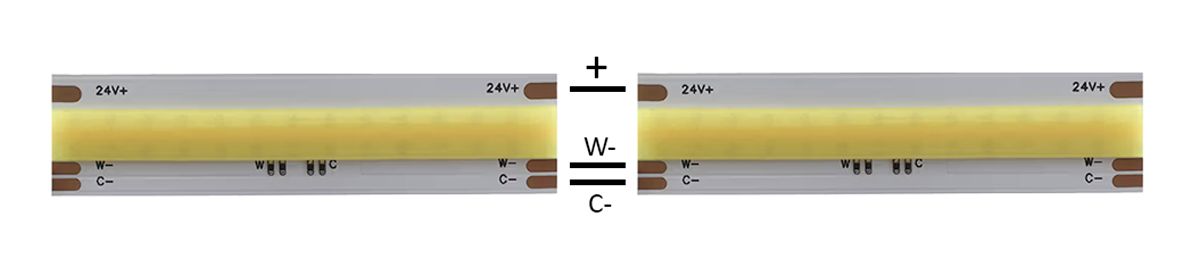

  2. Voit leikata tai jatkaa led nauhaa merkityistä kohdista. Suosittelemme tekemään jatkokset ja johtojen liitokset kolvaamalla, koska kokemuksemme mukaan pikaliittimet löystyvät ajan kanssa. Huomioi, että led nauhan merkinnät jatkuvat samanlaisina liitoksen molemmilta puolilta, eli + liitetään + kohtaan jne.
  3. Jos lyhennät tai jatkat led nauhaa, muista suojata liitoskohta esimerkiksi tipalla silikonia tai itseliimautuvalla kutistesukalla, jos asennus tulee kosteaan tilaan.
  4. Liimaan led nauha profiiliin. Ennen liimaamista suosittelemme varmistamaan, että profiilin pinnassa ei ole rasvaa tai likaa, jotta teippi kiinnittyy kunnolla. Jos asennus tulee kosteaan tilaan, suojaa profiilin päät esimerkiksi silikonilla, jottei kosteus pääse profiilin sisään.  Jos asennuksesi koostuu useammasta profiilista, suosittelemme asentamaan profiilien kannet keskenään ristiin niin, että profiilin ja kannen saumat ovat eri kohdilla. Tämä tukevoittaa rakennetta.
  5. Kytke led nauha muuntajan heikkovirtapuolelle. Jos muuntajassa on pistotulppa, et tarvitse muuntajan kytkemiseen sähköasentajaa. LedStoresta saat tilattua haluamaasi muuntajaan pistotulpan valmiiksi asennettuna.
