Led valonauhan liittäminen muuntajaan

Led valonauhat tarvitsevat pääsääntöisesti muuntajan, josta ne saavat virran. Tässä osiossa käymme läpi sitä, miten tapahtuu LED valonauhan liittäminen muuntajaan.

Led valonauhan merkinnät

Otetaan liittämisestä muutama esimerkki, jotka lisäävät sopivasti ymmärrystä. Pienjännitteen 12V/24V kytkeminen tapahtuu yksivärisissä (valkoisissa) LED-valonauhoissa helposti.

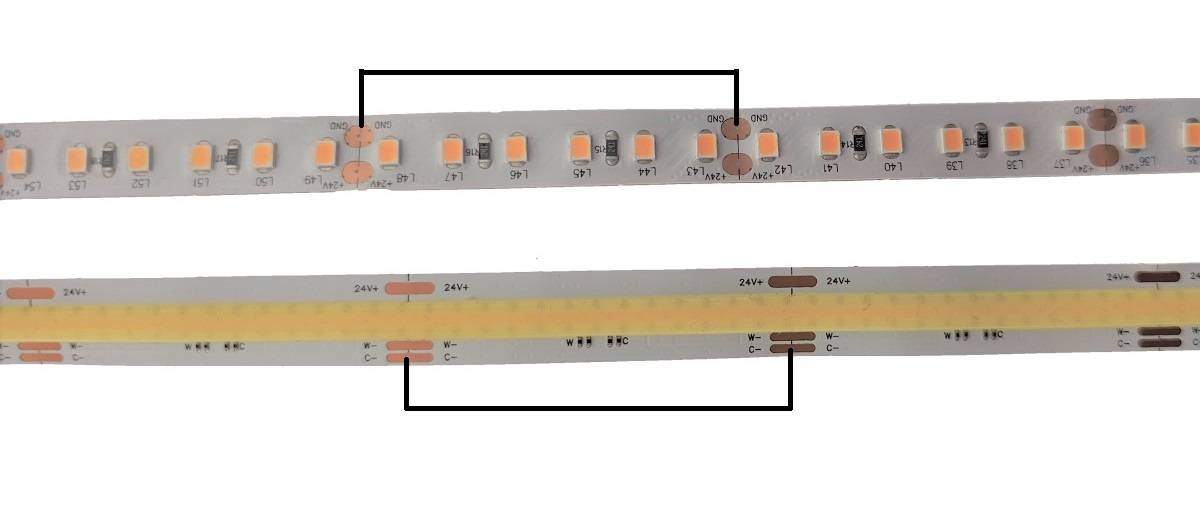

Etsi LED nauhasta merkinnät, joista näet + ja – / GND / Ground.  Merkinnät ovat aina katkaisupisteissä.

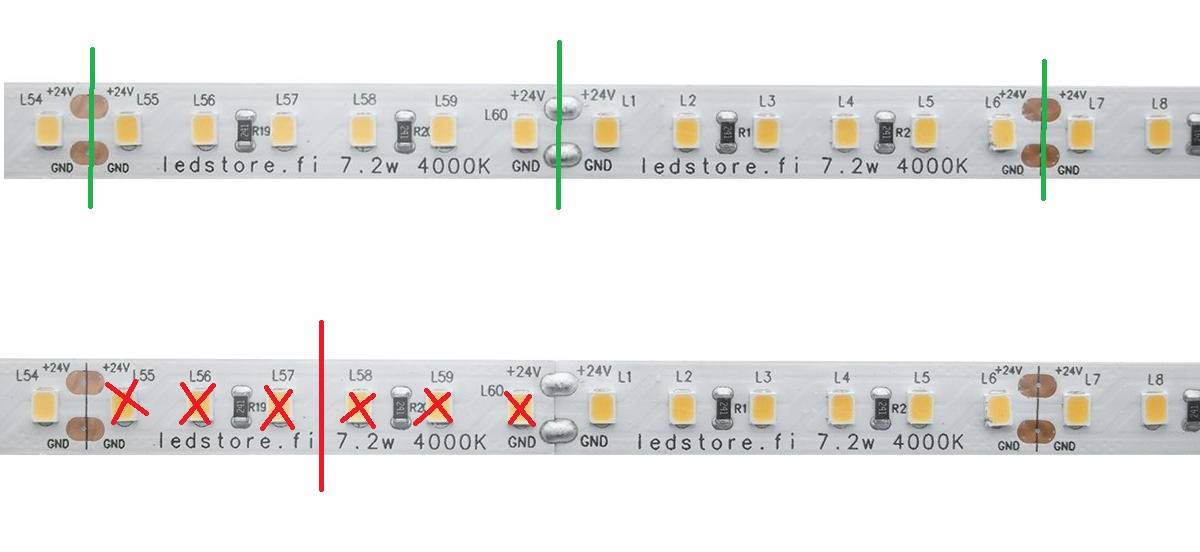

Led valonauhan katkaseminen oikein ja väärin
Led valonauhan katkaiseminen oikein ja väärin.

Tyypillisesti + on punainen ja – on musta, mutta toisinaan ne voivat olla myös valkoisia johtoja molemmat, mutta toisessa on viiva, joka erottaa ne toisistaan. Joskus led nauhassa voi olla myös ruskea (+) ja sininen (-)

DC plug katkaistu led valonauhasta

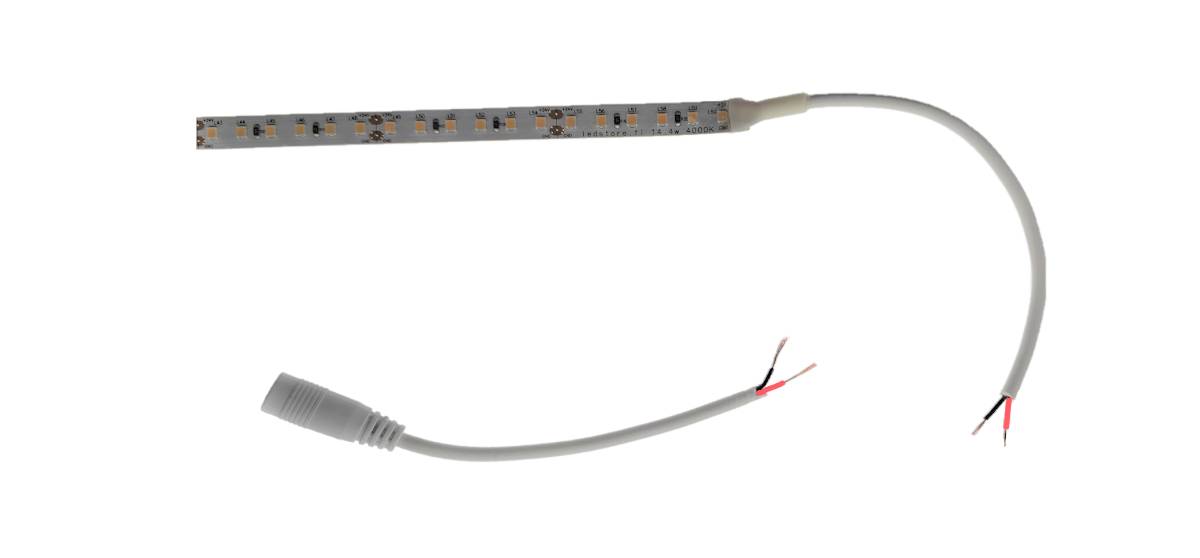

DC plug katkaistu led valonauhasta

Jos LED valonauhassa on tyypillinen 5,5 mm DC liitin (barrel plug), niin liittimen keskiosa on + ja ulkoreuna on -.

LED-valonauhan liittäminen virtalähteeseen

Muista aina avata koko kela tai rulla ennen kuin kytket sen muuntajaan ja virran päälle valonauhaan. Tämä estää nauhan ylikuumenemisen ja mahdolliset vauriot lyhyelläkin ajalla. Tavallisen heikkovirta LED-valonauhan liittäminen virtalähteeseen on helppoa. Etsitään vain merkinnät + ja – ja liitetään johdot muuntajan LED + ja LED – paikkoihin. Jos muuntajassa on verkkovirtajohto ja pistoke valmiina, niin sen voi helposti ja turvallisesti kuluttajakin kytkeä töpseliin. Jos muuntajan verkkovirtapäässä ei ole valmista pistokejohtoa, niin kiinteästi verkkovirtaan kytkeminen tapahtuu asentajan toimesta. Myös led-nauhatyypeistä verkkovirtanauha 230V sisältää valmiin pistokejohdon, jolla sen voi turvallisesti kytkeä pistokkeeseen. Tässä nauhatyypissä ei ole erikseen muuntajaa/virtalähdettä. 230V asennukset ja 230V nauhan muutostyöt ovat sähkötyötä ja vaativat riittävän pätevyyden.

Nauhan liittäminen muuntajaan, jossa on pyöreä 5,5 mm DC liitin

Jos LED valonauhassa on samanlainen liitin, tökkää ne vain toisiinsa (uros-naaras). Jos LED valonauhassa on vain kaksi johdinta, tarvitaan LED valonauhan liittämiseen joko:

  • Ruuvattava DC liitin UROS tai
  • Katkaistaan muuntajan liitin ja kuoritaan muuntajan johtimet paljaaksi. Muuntajan liittimen katkaisun jälkeen paljastuu samat värit kuin edellä kävimme läpi. Johdot liitetään nauhaan vipuliittimillä, apicoilla tai sokeripalalla.
Led valonauhan liittäminen muuntajaan on helppoa jos siinä on DC liittimet

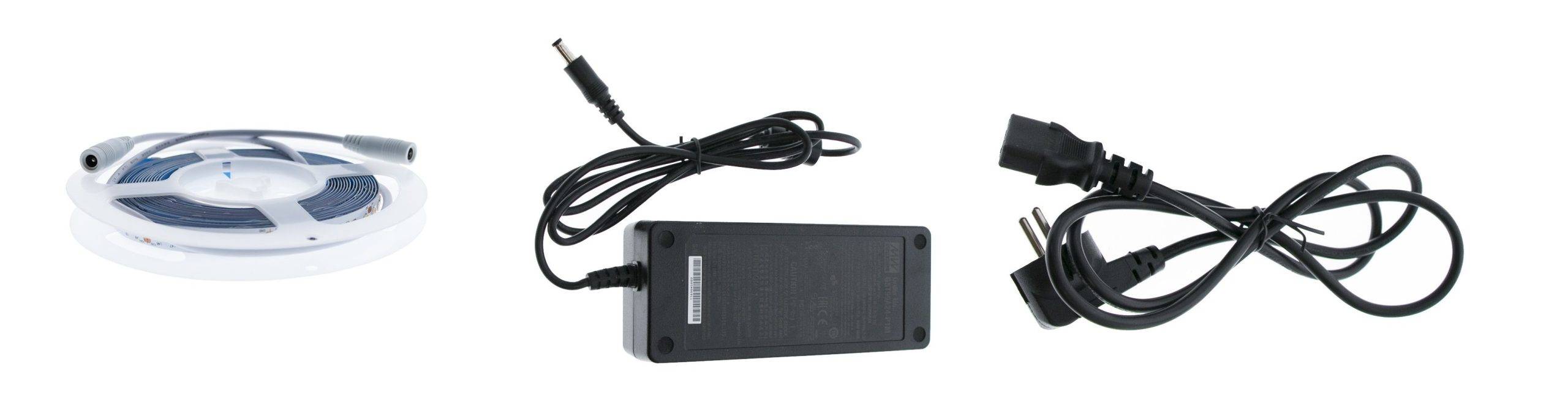

IP21 muuntaja DC liittimellä

Laita muuntajan töpseli seinään ja valot syttyvät. Älä pidä led-nauhaa päällä sen ollessa rullalla, sillä se ylikuumenee helposti aiheuttaen esim. käyttöiän lyhenemistä tai kiinnitysteipin sulamista.

IP21 muuntajaan liittäminen, jossa on ruuvi- tai pikaliittimet

Verkkovirran kytkeminen muuntajaan tapahtuu L ja N liittimiin liitettävällä pistotulpallisella johdolla. Led-nauhan liittäminen muuntajan heikkovirtapäähän tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja – liitinpaikat. Muuntajan kannen alta voi löytyä esimerkiksi painettavat tai ruuviliittimet:

  • Paina pikaliitintä peukalolla tai ruuvimeisselillä alaspäin, jolloin liitin aukeaa ja työnnä johto paikoilleen. Johdot lukittuvat kun vapautat liittimen.
  • Ruuvaa liittimet auki, laita kuoritut johdot paikoilleen ja kiristä ruuvit (kuva alla).

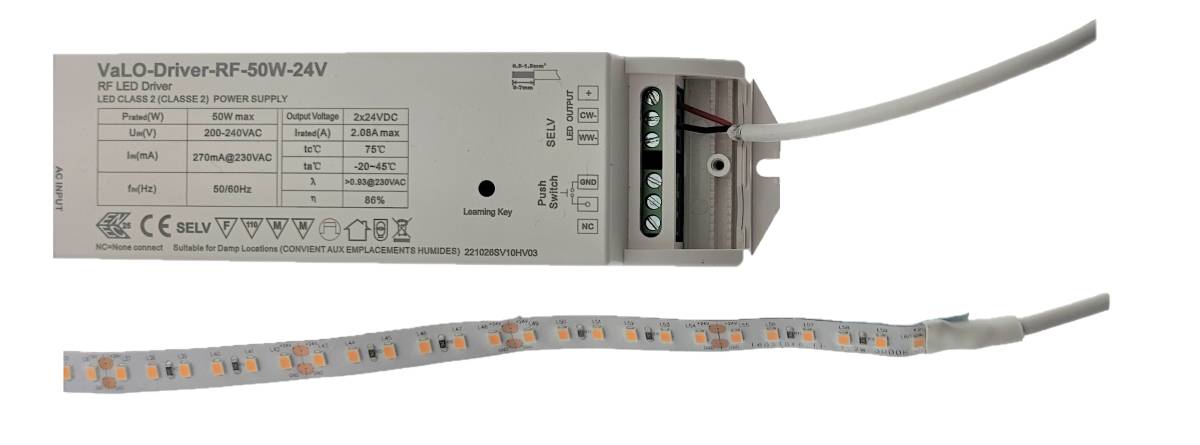

Yksivärinen led nauha muuntajassa

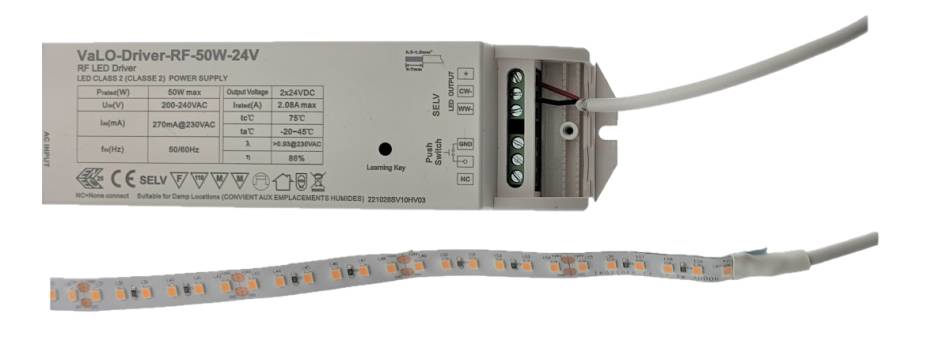

Yksivärinen led nauha liitettynä muuntajan heikkovirtapäähän. punainen johdin + ja musta johdin –

Testaa nykäisemällä, että johdot ovat tiiviisti paikoillaan. Laita pistotulppa seinään ja valot syttyvät.

CCT nauhan liittäminen LED muuntajaan

Näissä muuntajissa on lähes aina ruuvi- tai pikaliittimet, mutta CCT (värilämpötilasäädettävässä) LED nauhassa on kolme (3) johtoa:

CCT Led nauha läheltä

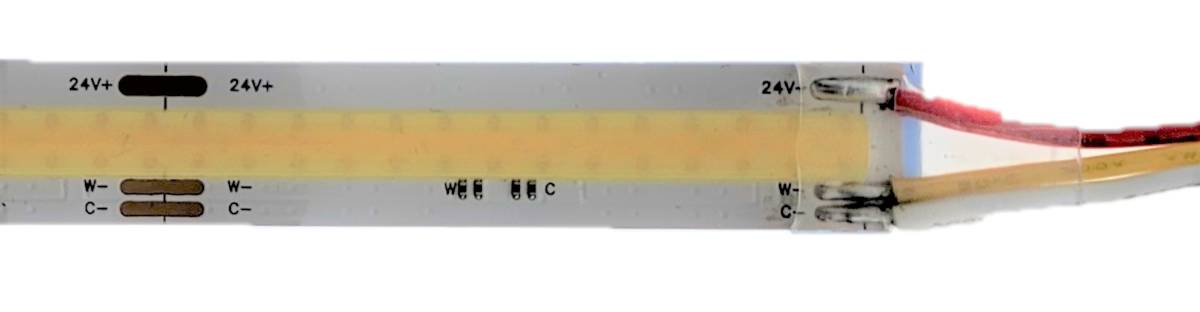

CCT Led nauha läheltä, 24V + sekä kaksi miinusjohdinta W ja C.

+, lämmin (WW) ja kylmä (CW)

Nauhan liittäminen tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja WW ja CW liittimet. Joskus WW ja CW on merkitty -1 ja -2.

  • + eli plussa johtimen liittäminen oikeaan paikkaan on tärkeintä.
  • Mikäli WW ja CW menevät vääriin liittimiin, eli lämmin kylmään ja päinvastoin niin se ei ole vaarallista. Ainoa haitta on, että valon säätäminen ei toimi oikein säätimestä. Jos huomaat säätämisessä ongelmaa, niin vaihdat vain näiden kahden (WW ja CW) johdon paikkaa keskenään.
2 erilaista liitostapaa muuntajassa led valonauhalle
2 erilaista liitostapaa CCT muuntajassa led valonauhalle

Testaa taas nykäisemällä, että johdot ovat heikkovirtapäässä kunnolla paikoillaan. Laita pistotulppa seinään ja valojen pitäisi syttyä.

RGB+W led-nauhan liittäminen muuntajaan

Näissä muuntajissa on myös lähes aina ruuvi- tai pikaliittimet, heikkovirtapäässä. Verkkovirtaan kytkemisessä ohje on edelleen sama, joko valmis pistoke seinään tai asentaja tekemään kiinteä asennus. LED nauhassa onkin tässä vaiheessa 4 tai 5 johtoa, kun käsissä on värisäädettävä led nauha. 4 johtoa tarkoittaa RGB:tä ilman valkoista valoa, ja 5 johtoa tarkoittaa, että LED nauhassa on RGB+W, eli erillinen valkoinen valo. Ohessa on yleisimmin käytetyt johtojen värit, joista musta on plussa ja muut ovat miinuksia.

  • + = musta
  • R(ed) = punainen
  • G(reen) = vihreä
  • B(lue) = sininen
  • W(hite) = valkoinen

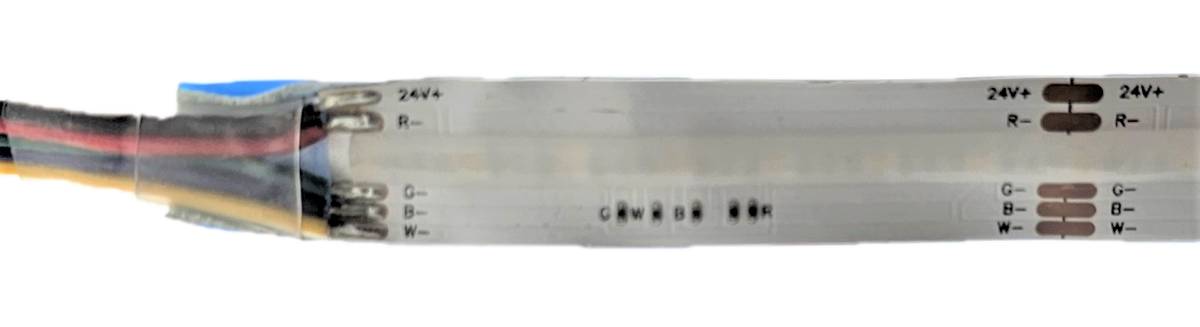

RGBW pisteteetön led valonauha läheltä
RGBW pisteetön led valonauha läheltä (pahoittelut epätarkasta kuvasta 😉

Nauhan liittäminen tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja R, G, B, W. Joskus ne on merkitty -1,-2,-3 ja -4 samassa järjestyksessä.

  • + johtimen liittäminen oikeaan liitinpaikkaan on tärkeintä
  • Mikäli värit menevät vääriin liittimiin, eli punaisesta syttyy esim. vihreä, niin vaihda vain värillisten johtojen paikkoja. Nauha ei mene väärästä kytkennästä rikki, mutta jos plussajohdin ja miinusjohtimet ovat väärin, niin se ei syty.

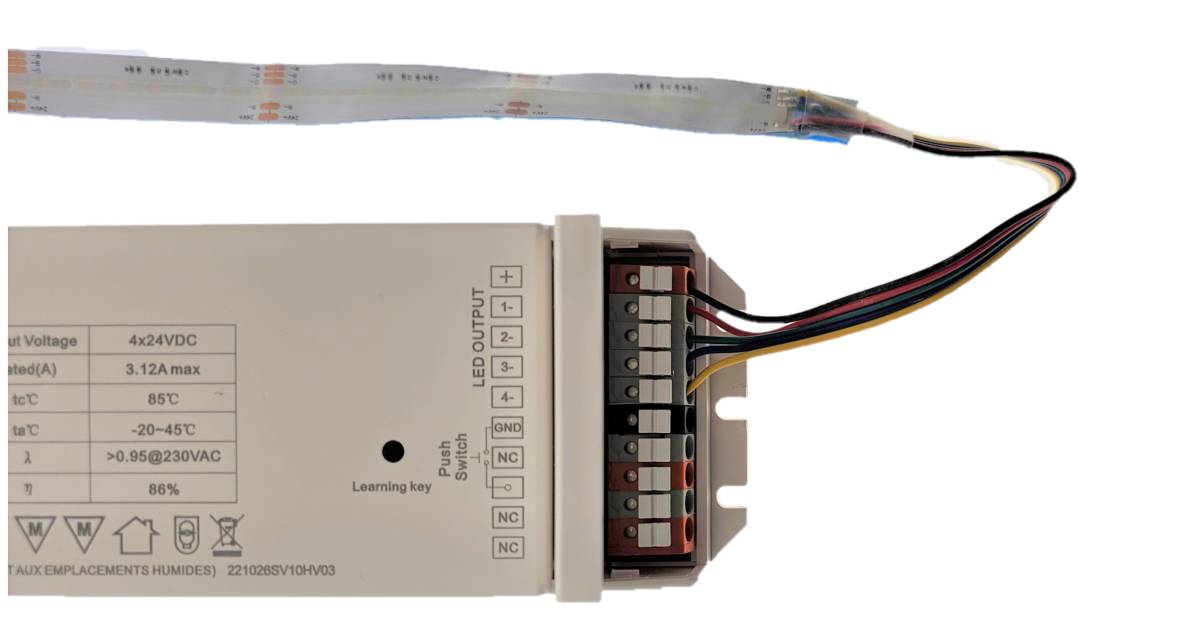

RGBW Led valonauha muuntajassa
muuntajassa liittimet + , -1-2-3-4 RGBW

Testaa taas nykäisemällä, että johdot ovat kunnolla paikoillaan. Laita pistotulppa seinään ja valot syttyvät. RGB-nauhan himmentämiseen ja värisäätöön tarvitaan oma ohjain.

LED muuntaja + ohjausyksikkö (RGB tai CCT)

Näissä tapauksissa muuntaja liitetään ohjauslaitteen INPUT + ja – liittimiin suoraan ja LED valonauha OUTPUT RGBW tai CCT merkintöjen mukaan niille kuuluviin liittimiin.

RGBW Led valonauhan liitäntä muuntajaan ja ohjauslaitteesen

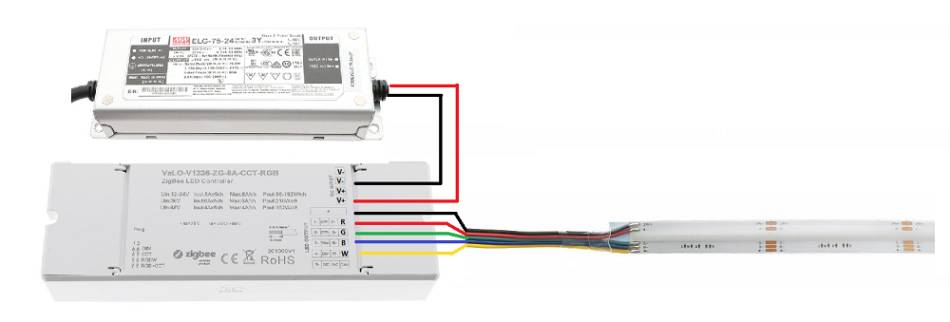

RGBW Led valonauhan liitäntä muuntajaan ja ohjauslaitteeseen

IP65 LED muuntajaan liittäminen jossa on vain johdot ilman liittimiä

Nämä muuntajat on tarkoitettu kiinteään verkkovirta-asennukseen mikä on sähkötyötä. Niissä on selkeät merkinnät ja niitä noudattamalla saadaan turvallinen asennus. Led-nauhan heikkovirta-asennuksen voi tehdä kuluttaja itsekin, kunhan varaa liittimet. Vesitiiviitä (IP65) asennuksia varten on kuitenkin oltava tavallista tarkempi, joten asentajan on hyvä ottaa vastuu molempien päiden kytkennöistä ja mahdollisista liitosten vesitiiviiksi koteloinneista.

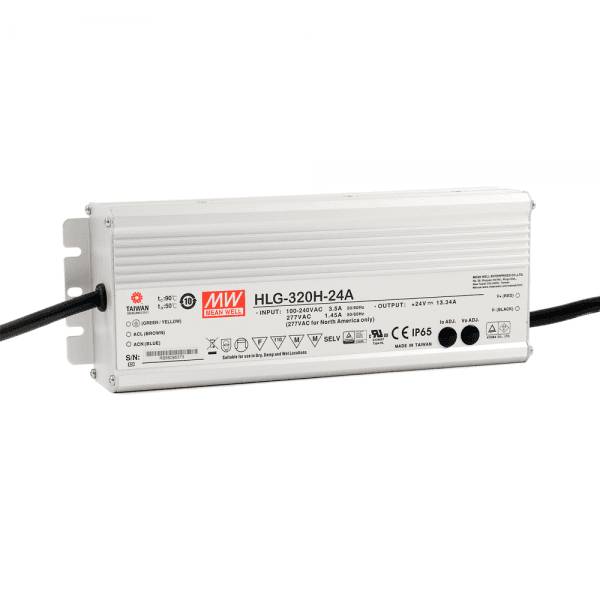

IP65 muuntajassa on yleensä vain johdot
IP65 muuntajassa on yleensä vain johdot

LED-valonauhan käyttö ja huolto

LED-valonauhan käyttö on erittäin helppoa ja se tarjoaa monipuolisia valaistusratkaisuja. Huoltoon kuuluu pääasiassa nauhan puhdistaminen pölystä ja liasta. On tärkeää muistaa, että LED-valonauhaa ei saa kastella, ellei se ole erityisesti suunniteltu kosteisiin tiloihin. LED valonauha tulee aina asentaa alumiiniprofiiliin ellei kyseessä ole ns. NEON nauha.
