Led-virtalähde – valitse led-nauhalle oikea muuntaja

6.7.2020
Etusivu LedStoren blogi

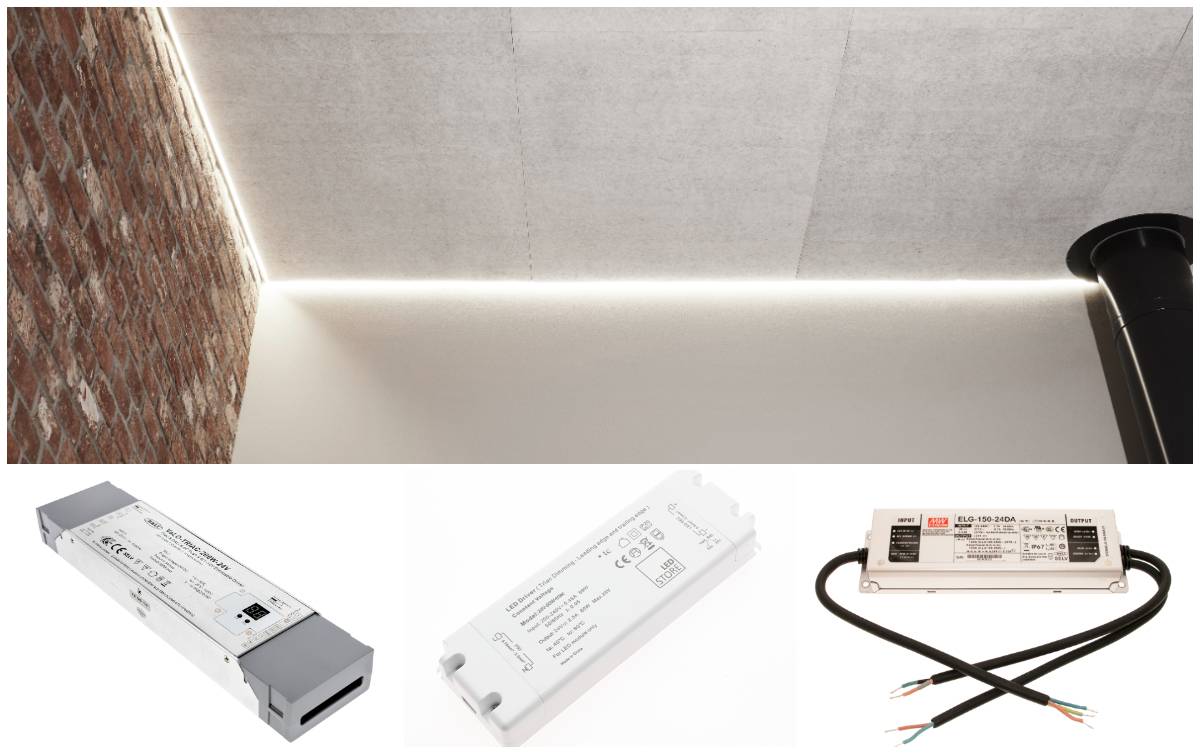

Kun ostat led-valonauhan meiltä, tarvitset siihen myös virtalähteen eli muuntajan. Led-nauhat ovat tuoteryhmänä meillä LedStoressa ainoita, joissa muuntaja ostetaan erikseen. Led-virtalähdettä valittaessa otetaan huomioon ainakin seuraavat asiat:

  • onko muuntajan jännite 12 V vai 24 V. Led-nauhan ja muuntajan jännite tulee olla sama.
  • onko virtalähde kosteudenkestävä. Tämä selviää IP-suojausluokasta, joka ilmoitetaan tuotetiedoissa.
  • kuinka suuri on muuntajan teho (watit). Led-nauhan pituudesta ja tehosta lasketaan sille tarvittavan muuntajan koko
  • onko virtalähde himmennettävä. Halutusta himmennystavasta riippuen valitaan myös muuntaja. Muuntajatyypit ovat seuraavat:
    • TRIAC-muuntaja
    • DALI-muuntaja
    • 1-10V muuntaja
    • RF-muuntaja (sisäänrakennetulla RF-vastaanottimella)
    • ei-himmennettävä muuntaja (vain toisiopuolelta himmennettävissä)

Led-nauhan pituus ja muuntajan teho

Led-nauhan pituus vaikuttaa siihen, kuinka tehokas (wattimäärä) muuntaja tarvitaan. Koska led-nauhaa voidaan leikata tarvittavan pituisiksi pätkiksi, on hyvä tietää, miten led-muuntajan tarve määritellään. Led-nauhan maksimipituuden saat selville nyrkkisäännöllä: jaa virtalähteen teho led-nauhan teholla per metri. Lisää sitten vähintään 10 % varoja, jotta et kuormita muuntajaa sen maksimiteholla.

Esimerkiksi virtalähteeseen 12V/36W voi kytkeä yhteensä maksimissaan 2,2 m HELMEILE 14,4W/m led nauhaa, koska

36 W jaettuna 14,4 W/m:lla * 0,9 on 2,2 metriä.

Jos valitaan heikompitehoinen led-nauha HELMEILE 7,2W/m nauha, niin samalla virtalähteellä (12V/36W) saa virrat maksimissaan 4,5 metrille , koska

36 W jaettuna 7,2 W/m:llä * 0,9 on 4,5 metriä.

Jos sinulla on puolestaan tiedossa, minkä verran tarvitset led-nauhaa, niin kertomalla nauhan metrimäärän sen teholla, saat muuntajan tehon tarpeen selville.

Esimerkki: Kaksi metriä Helmeile 14,4W/m nauhaa tarvitsee muuntajan, jonka teho on ainakin 32 wattia.

Käytännössä siis on hyvä mitoittaa led-virtalähde niin, että jää 10 % pelivaraa muuntajan maksimikuormaan verrattuna. Edellisessä esimerkissä muuntajan tarve on laskettu 14,4W/m * 2m * 1,1=31,68W.

Led-nauhan jännite ja virransyöttö ilman tehon alentumista

Sen lisäksi, että led-nauha tarvitsee tarpeeksi tehokkaan muuntajan, virran syöttöön vaikuttaa myös nauhan jännite. Kannattaa ottaa omat virtalähteet nauhan molempiin päihin, jos 24V led-nauhan pituus on 10 metriä tai yli. 12V led-nauhassa puolestaan yli 5 metrin yhtämittaisissa syötöissä saattaa tulla ongelmaksi valotehon alenema, jos virta ohjataan vain yhdestä päästä nauhalle.

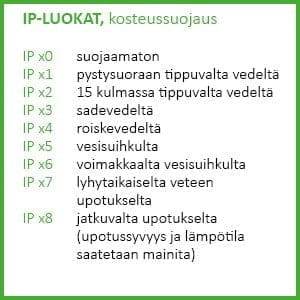

ip-luokat-kosteussuojaus-ledstore.fi

Kostean vai kuivan tilan muuntaja

Viereisestä taulukosta selviää tarkemmin muuntajienkin kohdalla käytettävä IP-luokitus. Luokituksen ensimmäinen numero kuvastaa suojausta vierasesineiltä, lialta ja pölyltä. Jälkimmäinen numero kuvaa kosteuden ja vedenkestävyyttä.

Sähkölaitteiden valinnassa kuivan ja kostean tilan välillä on lukuisia sääntöjä, kuten muuntajan etäisyys vesipisteestä, muuntajan sijainti katon rakenteessa ja muuntajan kotelointi.

Osaamme neuvoa näissä, mutta varminta on teettää työ asentajalla. Etenkin, jos muuntajassa ei ole pistotulppaa, niin turvallisesti sen asentaa sähkömies.



Led-virtalähde – himmennysvaihtoehdot

Kaikkia led-nauhojamme voi himmentää. Kun haluat himmentää led-nauhaa, niin himmennys tapahtuu joko valitsemalla himmennettävä virtalähde, tai ostamalla langaton himmennin ei-himmennettävän virtalähteen kaveriksi. Alla on esitelty muutama muuntajatyyppi:

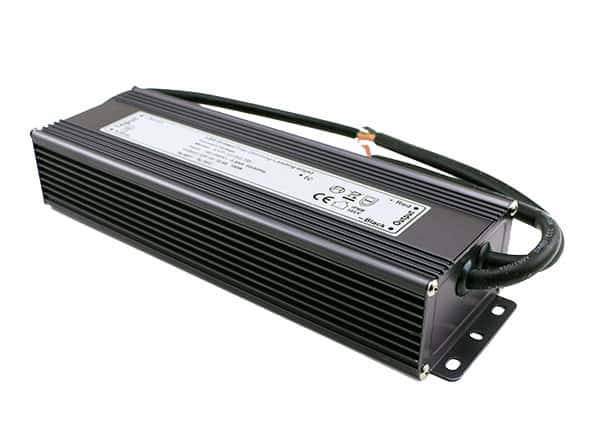

12V_80W_IP66_himmennettava_triac_muuntaja_blog_ledstore.fi
Triac-himmennettävä virtalähde.

Himmennettävä TRIAC-virtalähde

Tavallisilla pyöritettävillä seinäpainikkeilla ohjattavaan himmennykseen sopiva virtalähde on TRIAC muuntaja. Näitä muuntajia on sekä 12 V että 24 V jännitteisinä, joten ne soveltuvat kaikille led-nauhoillemme.



Himmennettävä DALI-virtalähde

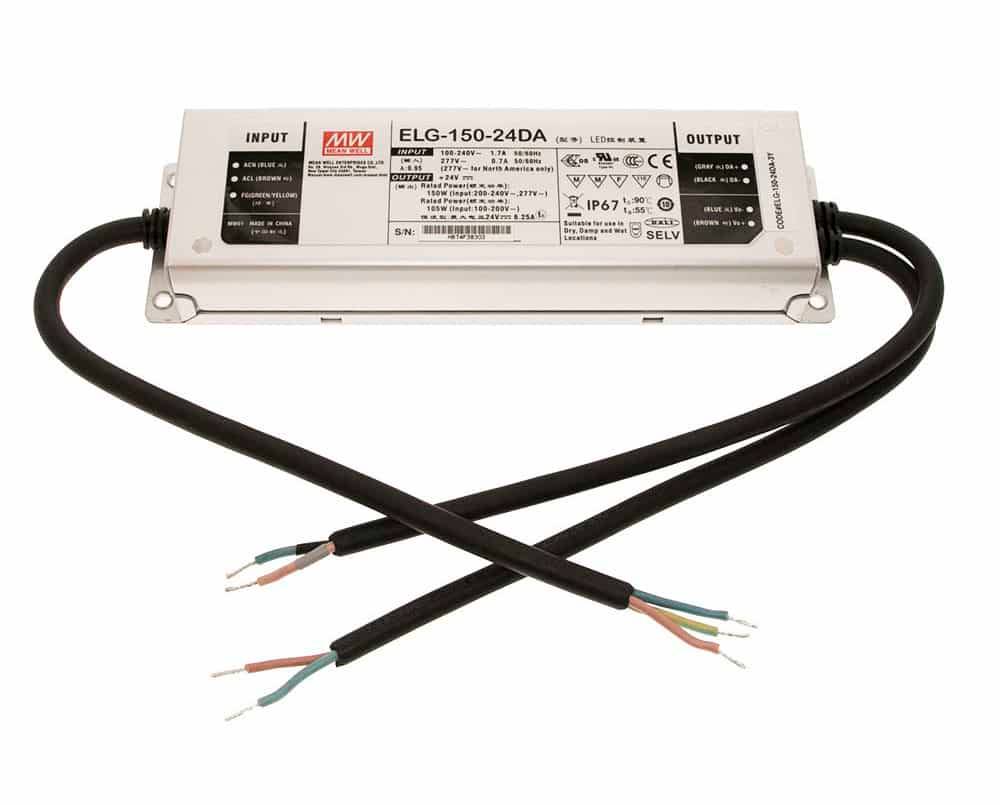

dali-24V-150w-mean-well-blog-ledstore.fi
DALI-himmennettävä virtalähde.

Taloautomaation kanssa yhteensopivat virtalähteet eli DALI-virtalähteet ovat myös himmennettäviä. Niitä on saatavilla useita kokoja. Näissä virtalähteissä ei ole pistotulppaa, eli asennus sähkömiehen toimesta.



Ei-himmennettävä, tai toisiopuolelta himmennettävä

virtalähde

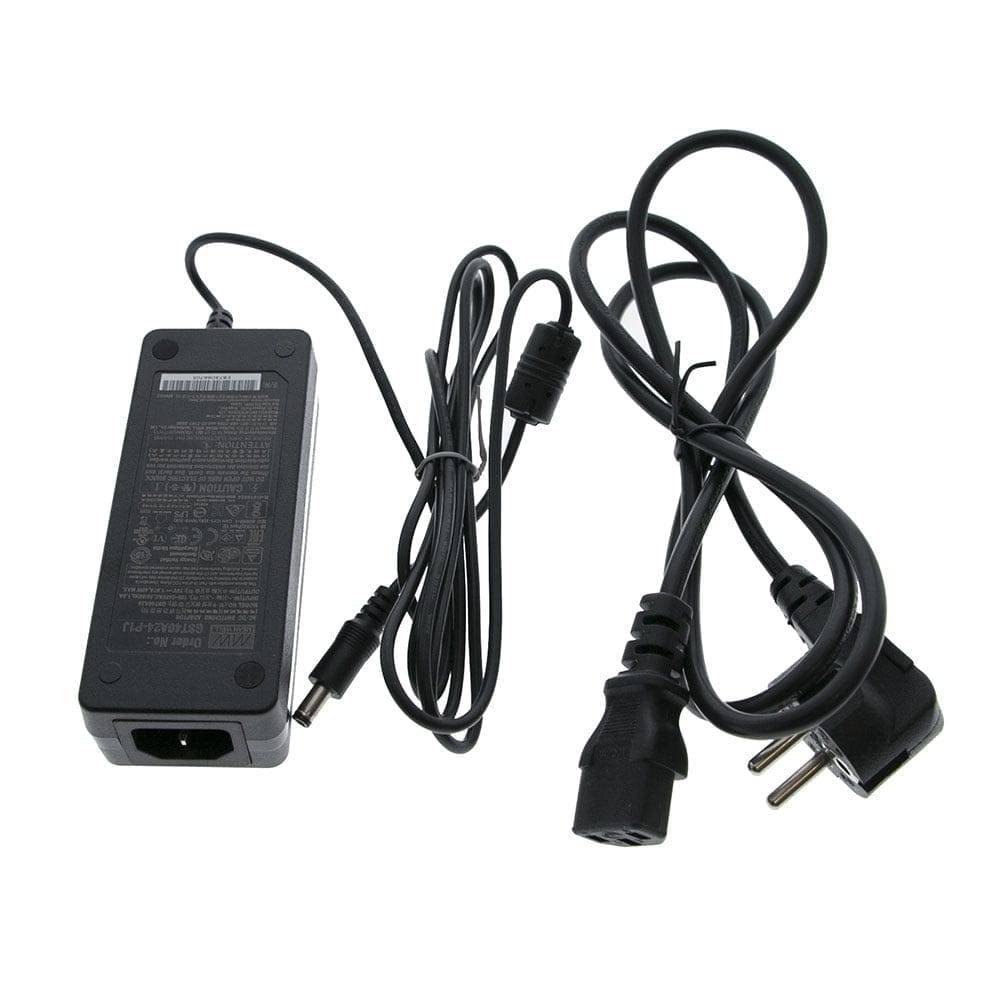

Pistotulpallinen, toisiopuolelta himmennettävä muuntaja LedStore.fi
Pistotulpallinen, toisiopuolelta himmennettävä muuntaja

Langaton seinäpainike ja/tai kaukosäätimellä ohjattava himmennys, eli niin sanottu toisiopuolen himmennys voidaan toteuttaa ei-himmennettävillä muuntajillamme lisäämällä niihin VaLO-tuoteperheen vastaanotin. Lisäksi tarvitaan vielä seinäpainike, eli himmennin, jonka voi sen langattomuuden vuoksi sijoitella kuten haluaa, ja josta valoa voi sitten säätää. Jos led-nauhaa ei tarvitse himmentää, niin nämä ei-himmennettävät virtalähteet ovat luonnollisesti paras valinta.

Tutustu VaLO- tuoteperheen langattomiin himmennintuotteisiin

Tutustu muihinkin virtalähteisiin verkkokaupassamme: LedStoren muuntajat

Jakaa354Tweet221LähetäJakaa
Sanna Salmela

Sanna Salmela

LiittyvätArtikkelit

Talo Kotiranta, Vantaa
Kodin LED valaistus

Valaistuksen ohjaus langattomasti on helppoa ja materiaalitehokasta

29.12.2020

Uuden hirsitalon tai CLT-talon sähkövetojen paikat tulee miettiä tarkasti. Erityisesti, jos puupinta jää näkyville, ylimääräiset sähkövedot esimerkiksi valokatkaisijoille jäävät kaikki näkyviin seinäpintoihin. Valaistuksen ohjaukseen on luotettavia langattomia seinäsäätimiä, jotka säästävät työtä ja ovat materiaalitehokkaita. Langaton ohjaus antaa vapautta valaistuksen...

Epäsuora led-nauhavalaistus, LedStore.fi
Kodin LED valaistus

Asunto Töölönlahden rannalla sai uuden valaistuksen monipuolisilla ledeillä

28.12.2020

LedStore oli mukana valaistussuunnittelusta valaisinten hankintaan saakka Töölönlahden rannalla Helsingissä sijaitsevan arvoasunnon kokonaisremontissa. Valaisimina käytettiin monipuolisesti led-paneeleja, led-nauhaa, spotteja, seinävalaisimia ja korostusvalaistusta. Kaikki valaistusten ohjaukset toteutettiin langattomilla ohjaimilla, ja rinnalle asennettiin seinäkatkaisijat päälle ja pois kytkentää varten. Valaisimet ovat...

Olohuoneen led-valaistus
LedStoren blogi

Epäsuora valaistus olohuoneeseen – remontin toteutus ja hinta

22.12.2020

Remonttitarve – liian vähän valoa huoneen ikkunanpuoleisella reunalla Lähtökohta remontille oli noin 32 neliön kokoisen olohuoneen lisävalaistus. Valaistuksen suunnittelussa oli luotettu viisi vuotta sitten liikaa isoihin lasiseiniin ja avoimeen olohuone / keittiöön, joista ajateltiin valoa tulevan reilusti. Käytännössä kuitenkin...

Kuinka suuri hintaero on ledien langallisessa, langattomassa ja älyohjauksessa?
Kodin LED valaistus

Kuinka suuri hintaero on ledien langallisessa, langattomassa ja älyohjauksessa?

14.10.2020

Led-valaisimia voidaan ohjata ja käyttää monella eri tavalla. Esittelemme tässä hinnan tuotekokonaisuudelle, jossa on kuusi plafondia ja ohjauksessa on neljä eri vaihtoehtoa: yhden värilämpötilan valaisinryhmä ja johdollinen himmennys, 453 euroa värilämpötilasäädettävä valaisinryhmä ja johdollinen himmennys sekä värilämpötilan säätö, 575...

Kommentit 7

  1. Paluuviite: Led-valaisimien himmentäminen eri automaatiojärjestelmissä - LedStore
  2. AARNE KARSTEN says:
    2 vuotta sitten

    Ei pitäisi sotkea termejä virtalähde ja muuntaja EIVÄT OLE SAMA ASIA. Muuntaja toimii galvaanisena eristyksenä ensio- ja toisio VAIHTOJÄNNITTEEN välillä ja sen yleisin tarkoitus on pudottaa esim verkkojännitteen vaihtosähkö 220 V AC esimerkiksi jännitteeseen 15 V AC.
    Muuntajan perään on sitten helppo kytkeä TASASUUNTAAJA, joka yleisimmin esim muuttaa em. 15V vaihtojännitteen( AC ) 12V tasajännitteeksi ( DC ) eli siis 220V AC ; 12V DC. jälkimmäistä voi siis kutsua nimellä virtalähde.

    Vastaa
    • Sanna Salmela says:
      2 vuotta sitten

      Kiitos huomioista! Tuotteemme tosiaan toimivat tasajännitteellä ja sisältävät virtalähteen verkkovirta-asennusta varten. Muuntaja-termi on pesiytynyt käyttökieleen, vrt. esim. läppärimuuntaja = kannettavan tietokoneen virtalähde, joten olemme myös osaksi sen takia, että asiakkaat kysyvät muuntajia, alkaneet käyttää sujuvasti myös sitä. Otamme virtalähde-sanan vahvemmin jatkossa käyttöön. Pahoittelut että termistömme on näiltä osin epäloogista.

      Vastaa
  3. Jarkko says:
    1 vuosi sitten

    Hei, jos termeillä saivarrellaan, niin Aarnen esimerkissä ei liene oikein kutsua esimerkiksi 12VDC-tasajännitettä tuottavaa lähdettä virtalähteeksi vaan jännitelähteeksi. Virtalähteellä yleensä käsitetään vakiovirtaa tuottavaa lähdettä. Ledien suhteen on kuitenkin oleellista puhutaanko vakiojännite- vai vakiovertalähteestä, koska molempia käytetään.

    Vastaa
    • Sanna Salmela says:
      1 vuosi sitten

      Hei, kiitos kommentista! Mitä ammattimaisemmaksi asiassa mennään, niin sitä enemmän termejä myös löytyy käyttöön. Meidän tuotteissamme käytetään tuotteesta riippuen liitäntälaitteita, jotka ovat vakiojännite tai vakiovirtalähteitä. Led-nauhoissa, mistä tässä tekstissä kirjoitetaan, liitäntälaitteet ovat vakiojännitelähteitä. Sähköalan ammattilaiset tunnistavat ja tietävät nämä erot, ja on tärkeää että niitä osataan myös käyttää. Neuvomme aina tarvittaessa asiakkaita oikean liitäntälaitteen valinnassa, ja siten varmistamme myös ostotilanteessa, että valaisimet toimivat niihin valitulla liitäntälaitteella. Fagerhultilla on aiheeseesta sähköteknisempi, hyvä teksti: https://www.fagerhult.com/fi/osaamiskeskus/LED/Liitantalaitteet/

      Vastaa
