Zigbee langaton järjestelmä

Älykoteihin sopivaan valaistukseen käyvä Zigbee-järjestelmä mahdollistaa lähes kaikkien valikoimassamme olevien valaisimien langattoman ohjauksen ja ajastuksen ym. ohjelmoinnin langattomasti. Tyypillisimmin älyohjausta hyödynnetään värilämpötilan ja valaistuksen kirkkauden ajastuksessa esim. vuorokaudenajan mukaan. Lisäksi ns. paikalla / poissa valaistuksen ohjelmointiin.

Zigbee-ohjaukseen sopivat valaistustuotteet

Älyvalaistukseen sopivat sellaiset tuotteemme, joissa voidaan käyttää Zigbee-muuntajaa tai pelkkää Zigbee-vastaanotinta. Näitä ovat kaikki 24V led-nauhamme: yhden värilämpötilan, lämmin, neutraali tai kylmä 7,2 W/m - 17W/m led-nauhat, lisäksi värilämpötilasäädettävät led-nauhat, eli CCT-led-nauhat, sekä värisäädettävä Kameleontti RGB+W led-nauhamme.

Lähes kaikki led-paneelimme ja led-spottimme käyttävät 24V jännitettä, joten ne ovat Zigbee-muuntajaan yhdistettävissä. Tällöin korvataan tuotteen mukana tuleva muuntaja Zigbee-muuntajalla. Vastaanottimissa ovat omat tuotteensa sekä ensio- (230V) että toisiopuolen (12-36V) asennuksiin. Zigbee-vastaanotinta käytettäessä valaisimen muuntajan ei tarvitse olla himmennettävä. Vastaanottimien avulla myös yksittäiset seinä- ja riippuvalaisimet saadaan langattomaan Zigbee-ohjaukseen jos vain valaisimen rungossa on tilaa vastaanottimelle.

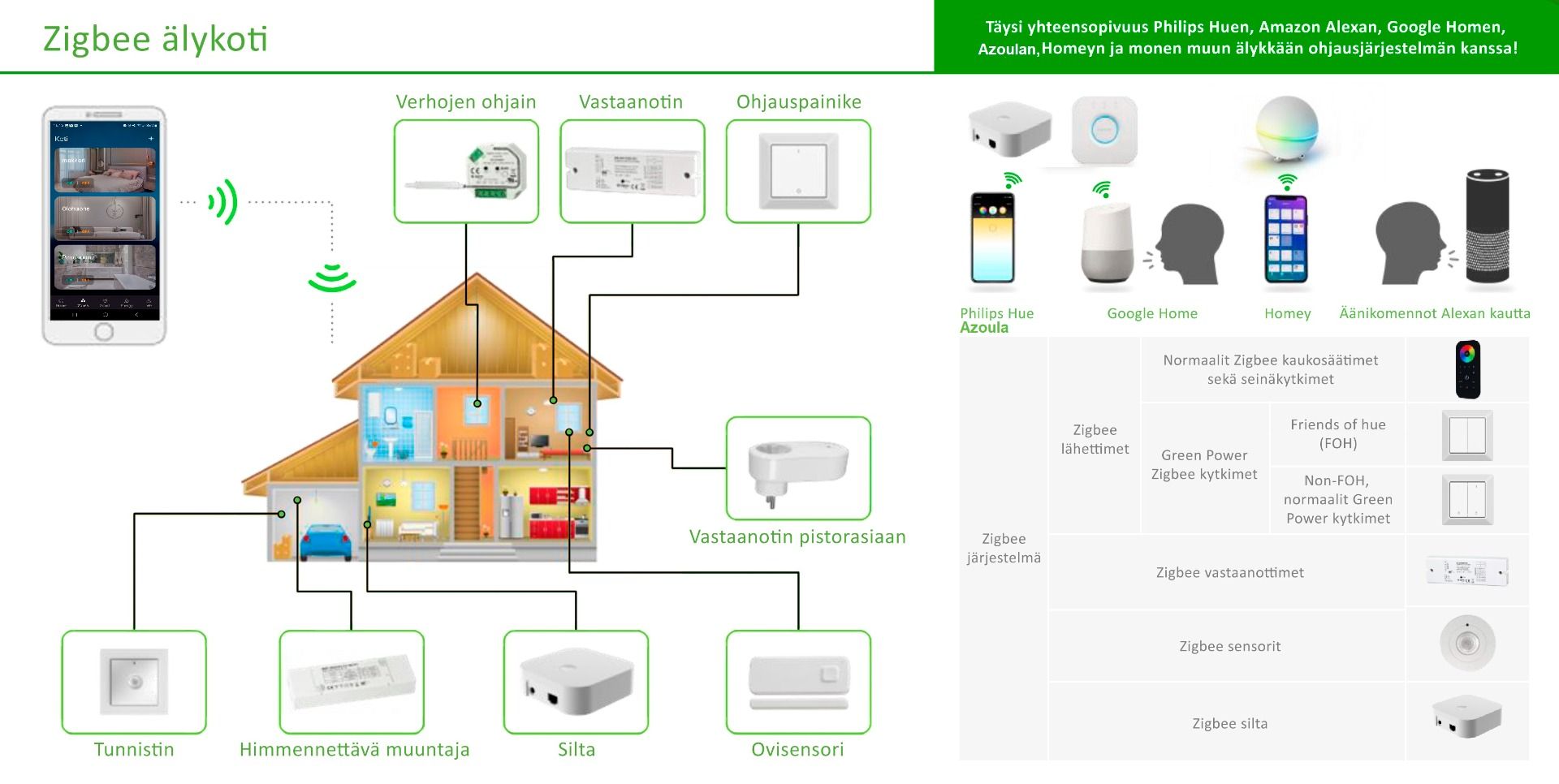

Zigbee-tuotteet, HUB ja applikaatio

Zigbee-protokollan tuotteita ovat muuntajat, vastaanottimet, ohjaimet eli käyttöpainikkeet ja kaukosäätimet. Lisäksi valikoimassa on HUB, johon pariliitetään kaikki ohjattavat valaisimet. Tähän HUBiin liitettyjä valaisimia käytetään Azoula appilla, mutta HUBiksi / sillaksi voi valita muidenkin valmistajien tuotteita ja applikaatioita. LedStoren Zigbee-yhteensopivat tuotteet keskustelevat niiden kanssa.

Valaisimien käyttämiseen suosittelemme langattomalla ohjauksella toimivia Zigbee-painikkeita, jotta ohjaus ei jää ainoastaan mobiililaitteen, esim. kännykän varaan. Jos ei halua ohjelmoida valaistustaan, niin langattomat Zigbee-painikkeet ja kaukosäätimet voidaan pariliittää suoraan valaisimiin (muuntajiin tai vastaanottimiin) ja HUBia sekä applikaatioita ei tarvita. Ne voidaan ottaa käyttöön haluttaessa vaikka myöhemmin, jos tarvetta ilmenee.

Mikä ihmeen Zigbee?

Zigbee on standardisoitu järjestelmä, johon voit liittää minkä tahansa Zigbee-allianssiin kuuluvan laitteen ja sertifioitu tuote keskustelee saumattomasti muiden verkkoon kytkettyjen laitteiden kanssa. Allianssiin kuuluvat mm. Google, Apple, IKEA, Amazon, Samsung, Bega, Panasonic, Philips ja Somfy.
Zigbee-tuotteita on maailmalla jo miljoonissa kodeissa. Laitteemme ovat uusinta Zigbee 3.0 standardia tukevia ja taaksepäin yhteensopivia.

Zigbee on MESH-tekniikkaa hyödyntävä langaton RF-järjestelmä, jossa jokainen laite on sekä vastaanotin että lähetin ja näin varmistaa käskyjen läpi menemisen isommissakin kohteissa. Zigbee-laitteita voi yhdistää vapaasti eri valmistajien kesken. LedStoren laitteet tukevat uusinta ZIGBEE 3.0 protokollaa.

LedStoren VaLO Zigbee – valaistuksen langattomalla ohjauksella voit ohjata valaistustasi joko seinälle kiinnitettävillä, langattomilla painikkeilla tai Android/iOS laitteellasi, kuten tabletilla tai puhelimella. Voit hoitaa koko kotisi valaistuksen ohjauksen halutessasi langattomasti, mutta myös yksittäisten valaisimien ohjaus onnistuu mainiosti.
Zigbee on ainoa täydellinen loT (Internet of Things) ratkaisu — mesh-verkosta yleiseen standardiin, joka sallii älylaitteiden keskustella keskenään. Laitteiden luoman oman mesh-verkon ansiosta viesti kulkee aina perille, sillä jokainen laite (muuntaja ja vastaanotin) sekä vastaanottaa että lähettää signaalia.

VaLO Zigbee 12-36V vastaanottimet

LedStoren langattomaan Zigbee-himmennykseen sopivat vastaanottimet 12-36V yksivärisille, värilämpötilasäädettäville CCT ja värisäädettäville RGB+W led-valonauhoille. Vastaanottimien maksimikuorma on joko 8A tai 20A. Vastaanotin asennetaan muuntajan ja valaisimen väliin ja vastaanotin välittää läpi sen jännitteen, joka sille tuodaan, esim. jännite 24V muuntajalta sisään ja 24V led-nauhalle ulos. Eli ohjaus tapahtuu toisiopuolelta. Muuntajan ei siis tarvitse olla himmennettävä!

Tämä vastaanotin soveltuu myös muiden 24V valaisimien kuin led-nauhojen langattoman ohjauksen vastaanottimeksi.

Vastaanottimen lisäksi tarvitset joko langattoman Zigbee-painikkeen tai WIFI-Zigbee boxin ja Android/iOS laitteen, jolla ohjaat nauhaa. Jos pariliitos tehdään suoraan vastaanottimen / muuntajan ja Zigbee-painikkeen välillä, yhteen vastaanottimeen voidaan liittää vain yksi painike.

VaLO Zigbee 230V vastaanottimet

LedStoren langattomaan Zigbee-ohjaukseen sopivat vastaanottimet 230V.Jos ei haluta himmennettävyyttä, niin valitaan vastaanotin, jolla voidaan kytkeä valot (tai laite) päälle ja pois langattomasti. Jos valoja halutaan himmentää langattomasti, niin valitaan himmennyksen mahdollistava vastaanotin. Maksimikuorma molemmissa 250W.

230V vastaanottimen avulla saa muutettua esimerkiksi olemassa olevan spotti- tai led-paneeliryhmän langattomaksi, ja hankkimalla lisäksi Zigbee-hubin ja applikaation mobiililaitteeseesi valaisimesi muuttuvat älyvaloiksi!

Vastaanottimen lisäksi tarvitaan joko langaton VaLO Zigbee sarjan painike tai WIFI-RF hubi, applikaatio ja Android/iOS laite, jolla valoja ohjataan. Yhtä vastaanotinta voidaan ohjata useammalla painikkeella (esim. kun tarvitaan ohjaus portaiden yläpäästä ja alapäästä), jos valot pariliitetään HUBin kautta.Jos pariliitos tehdään suoraan vastaanottimen / muuntajan ja Zigbee-painikkeen välillä, yhteen vastaanottimeen voidaan liittää vain yksi painike.

Vastaanotin asennetaan muuntajan ja verkkovirran väliin eli ohjaus tapahtuu ensiopuolelta.

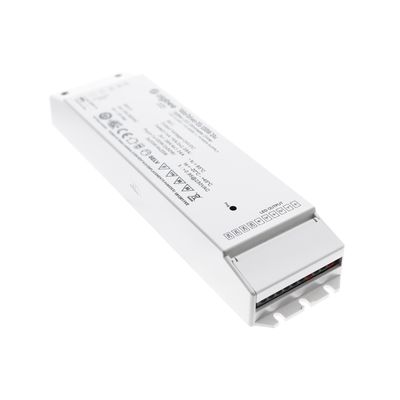

VaLO Zigbee 24V muuntajat

LedStoren langattomaan Zigbee-himmennykseen, värilämpötilan säätöön ja värinvaihtoon sopivat virtalähteet. 24V muuntajat sopivat kaikille 24V valaisimille ryhmämuuntajaksi. Yksivärisille ja välilämpötilasäädettäville CCT led-valonauhoille, spoteille ja paneeleille, sekä värisäädettäville RGB+W led-nauhoille. Muuntajiin on sisäänrakennettu RF-vastaanotin, mikä helpottaa langattoman ohjauksen asennusta, sillä sen pariksi tarvitaan vain ohjauspainike. Erillistä vastaanotinta ei siis tarvita.

Muuntajien maksimikuormat ovat 30W, 50W, 100W ja 200W. Muuntajissa ei ole vakiona johtoja.

Muuntajat, kuten muutkin LedStoren Zigbee-tuotteet ovat yhteensopivia mm. IKEA TRÅDFRI järjestelmän, Google Home ohjauslaitteiden ja ohjelmien sekä luonnollisesti minkä tahansa muunkin Zigbee-tuotteen kanssa.

VaLO Zigbee ohjaimet

Valaisimien langattomaan ohjaukseen sopivat painikkeet ja kaukosäätimet mahdollistavat valaistuksen ohjauksen myös ilman Zigbee-hubia ja mobiiliapplikaatiota. Nämä langattomat ohjaimet soveltuvat sekä yhden värilämpötilan valaisinten himmentämiseen, värilämpötilasäädettävien valaisinten / valaisinryhmien värilämpötilansäätöön ja himmennykseen, sekä värisäädettävien led-nauhojen ohjaamiseen. Seinäpainikkeet voidaan kiinnittää vapaasti haluttuun paikkaan joko ruuvaamalla tai kehysteippiä käyttäen.

Kun halutaan lisätä älyä esim. ajastus- ym. toimintoja, hankitaan painikkeiden pariksi WiFi Zigbee-hubi (silta, boxi) halutulta valmistajalta, sekä tämän valmistajan tarjoama mobiiliapplikaatio.
