DALI DT8 LED MUUNTAJA 45W, CCT, 500-1400 mA

DALI DT8 CCT Driver, säädettävä 500-1400mA 45W

Laadukas DALI-virtalähde, jonka virta on säädettävissä 500-1400 mA, kestää max. 45W kuormaa. Virtalähteessä on yksi lähtö, joka voidaan haaroittaa tarvittaessa useammalle valaisimelle. Virtalähteessä on ruuviliittimet tulossa ja lähdössä. Muuntajaa voidaan käyttää DALI2-järjestelmässä.

Takuu peräti 5 vuotta!

Toimilaite soveltuu vain kuiviin tiloihin (IP21).

CE, RoHS, SELV

Miten käytän 45W DALI DT8 -led muuntajaa?

Käytetyimmät LedStore-tuotteet 45W DALI-muuntajalle

• CCT Led spotit 9W 4kpl
• CCT led plafond 160 12W 3kpl
• CCT led plafond 200 15W 3kpl
• CCT led plafond 240 18W 2kpl
• CCT led-paneeli 300x300 2kpl

Miten säädät muuntajan virtaa?

1. Ota muuntaja pöydälle
2. Lataa APPI. Google: SR NFC TOOL tai IOS: SR NFC TOOL
3. Avaa APP ja skannaa QR-koodi ohjaimen päällä.
4. Säädä mA halutuksi
5. DONE! Ohjain EI tarvitse virtaa säätämiseen!

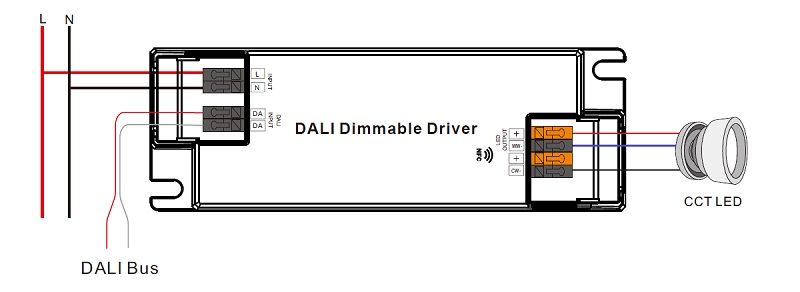

Miten liitän DT8 CCT DALI led muuntajan?

• 2 johtoa DALI-väylää varten
• 2 johtoa yksiväriselle ledille
• 3 johdinta CCT-säädettävälle ledille
• 2 johdinta AC:lle

DALI DT8 CCT 45W mA säädettävän ohjaimen ominaisuudet

• 500-1400mA virta valittavissa NFC-ohjelmointityökalulla. Min.virta vaihde alempana 0.1mA
• DALI-osoitteen/ryhmän/skenen asetus NFC-ohjelmatyökalun kautta.
• Sisäänrakennettu DALI-2-liitäntä, DALI DT8 -laite.
• Himmennettävä LED-muuntaja. Max. lähtöteho 45W
• Luokan Ⅱ virtalähde, täysin eristetty muovikotelo
• korkea tehokerroin ja hyötysuhde 95 %
• ON/OFF, himmennys ja viritettävä valkoinen ohjaus
• Amplitudi/CCR-himmennys, tasainen ja syvä himmennys
• Yhteensopiva universaalien DALI-mastereiden kanssa, jotka tukevat DT6-komentoja
• Virheilmoitustoiminto
• IP20-luokitus, soveltuu LED-valaistussovelluksiin sisätiloissa
• 5 vuoden takuu

Mikä on DALI?

DALI-himmennys on valaistuksen ohjausjärjestelmä, joka käyttää digitaalista protokollaa kommunikointiin valaistuksen ohjaimen ja itse valojen välillä. Tämä mahdollistaa yksittäisten valojen tai valoryhmien kirkkauden ja värin tarkan hallinnan sekä esiohjelmoitujen valaistustilanteiden tallentamisen ja palauttamisen. DALI-himmennysjärjestelmät koostuvat yleensä DALI-ohjaimesta, joka lähettää komentoja, ja DALI-yhteensopivista valaisimista, jotka voivat vastaanottaa näitä komentoja ja vastata niihin.

DALI toimii parhaiten, kun se suunnitellaan ja rakennetaan alusta alkaen. Tämä johtuu siitä, että se tarvitsee kaksi ohjausjohtoa, jotka kulkevat laitteiden välillä.

DALI-järjestelmän tärkeimmät ominaisuudet

• Se on ilmainen protokolla! Kuka tahansa voi käyttää sitä.
• DALI2-sertifiointi edellyttää, että eri yritysten valmistamat laitteet toimivat yhdessä. LedStore käyttää vain sertifioituja tuotteita.
• DALI on melko helppo toteuttaa. Voit asentaa virta- ja ohjausjohdot vierekkäin, koska niitä ei tarvitse suojata. Niinpä 5 johtoa kulkee kaikkialla: L, N, maa ja 2 ohjausjohtoa (5×1,5 MMJ).
• Johdot voidaan asentaa haluamallasi tavalla, kunhan johdot ovat 100 metrin etäisyydellä DALI BUS -ohjaimesta. Etäisyys voi olla vieläkin suurempi, jos käytetään toistimia. DALI-verkon suositeltu enimmäispituus on 300 metriä.
• Koska DALI käyttää digitaalisia signaaleja viestintään analogisten signaalien sijaan, laitteilla on samat himmennysarvot. Tämä tekee ohjausryhmistä erittäin toimivia ja tarkkoja.
• Järjestelmän osoitejärjestelmä (DALI-osoite) varmistaa, että jokaista laitetta tai ryhmää voidaan ohjata erikseen.
• Yksellä DALI-masterilla voidaan ohjata jopa 64 DALI ECD-laitetta.
• Yksi DALI-master voi ohjata jopa 64 DALI ECG -laitetta.
• Yksi DALI-master voi ohjata enintään 16 ryhmää.
• Yksi DALI-master voi ohjata jopa 16 kohtausta.

DALI-termit

DALI on aloittelijalle haastavaa ymmärtää. Mitä kaikki termit tarkoittavat? Tässä termit lyhyesti

DALI-master

DALI-master on ohjauskeskus tai sydän, joka sisältää yleensä myös DALI-väylän virtalähteen. DALI-master on järjestelmän aivot, joka ohjaa kaikkia laitteita. Master voidaan ohjelmoida ja sitä voidaan käyttää eri tavoin masterista riippuen.

• USB:n kautta tietokoneeseen ja master liitetään ja DALI-ohjelmisto asennetaan tietokoneeseen.
• IOT-versio, jossa masteria ohjataan matkapuhelimella/tabletilla langattomasti samassa Wlan-verkossa.

DALI-väylä

Jos DALI Master on järjestelmän sydän, DALI-väylä on valtimo. Se kuljettaa kaikki komennot digitaalisesti kaikkien laitteiden välillä. Väylä on 2-napainen kaapeli, joka liitetään JOKAISEEN DALI-LAITTEESEEN!. Väylän enimmäispituus on yleensä 300 metriä. Väylää voidaan pidentää toistimilla/virtalähteillä tai lisäämällä DALI-mastereita.

DALI-väylän virtalähde

Tämä sisältyy yleensä DALI-masteriin. Sen tehtävänä on ylläpitää väyläjännitettä, väylässä kulkee 100-300mA 16V jännite, joka kuljettaa tietoa.

ECG

ECG on lyhenne sanoista Electronic Contor Gear, eli mikä tahansa laite, joka syöttää jännitettä valoille jne. Näitä ovat siis esimerkiksi DALI-muuntajat ja DALI-releet. Yksi DALI-master voi ohjata jopa 64 (OUTPUT) ECG-laitetta.

ECD

ECD on lyhenne sanoista Electronic Contor device eli laite, joka ohjaa laitteita, kuten DALI-painikkeita ja DALI-antureita. Yksi DALI-master voi ohjata enintään 64 (INPUT) ECD-laitetta.

Ryhmä

DALI:ssa laitteita voidaan lisätä ryhmiin. Yhdessä DALI-masterissa voi olla enintään 16 ryhmää. Näillä on arvot 0-15. Ryhmän tarkoituksena on vähentää DALI-signaalien määrää verkossa ja helpottaa käyttöä. Kun ryhmä vastaanottaa komennon, esimerkiksi himmentää, kaikki kyseiseen ryhmään kuuluvat EKG-laitteet himmentävät. Ryhmään kuuluvat laitteet käyttäytyvät siis identtisesti. Jos haluat, että ryhmään kuuluvat laitteet ovat eri tasoilla, kyseessä on kohtaus.

Scene

DALI:ssa kohtaukset voidaan ohjelmoida/tallentaa painikkeisiin. Yhdessä DALI-masterissa voi olla enintään 16 kohtausta. Näillä on arvot 0 ja 15 välillä. Kohtauksen tarkoituksena on luoda erilaisia valaistustiloja.

Esimerkiksi olohuoneen valonheittimen teho 50 % ja LED-nauhan teho 80 % yhdellä komennolla. Tämä helpottaa jokapäiväistä käyttöä.

DALI-himmennyksen edut

Himmennettävä DALI on tehokas ja joustava valaistuksen ohjaustekniikka, joka tarjoaa monia etuja perinteisiin analogisiin himmennysjärjestelmiin verrattuna. Sen tarkkuus, energiatehokkuus, skaalautuvuus ja kyky integroitua muihin rakennusautomaatiojärjestelmiin tekevät siitä hyvin soveltuvan monenlaisiin sovelluksiin kaupallisissa, teollisissa ja asuinrakennuksissa. Tässä ovat DALI-himmennyksen edut:

• Tarkkuus: DALI-himmennys mahdollistaa yksittäisten valojen tai valoryhmien kirkkauden ja värin tarkan hallinnan, mikä voi olla erityisen hyödyllistä kaupallisissa, teollisuus- ja asuinrakennuksissa. Tämä mahdollistaa paremman hallinnan ja joustavuuden valaistuksen suunnittelussa.
• Energiatehokkuus: DALI-himmennys voi auttaa vähentämään energiankulutusta ja alentamaan käyttökustannuksia, koska valojen kirkkautta ja väriä voidaan ohjata tarkasti.
• Skaalautuvuus: DALI-himmennysjärjestelmiä voidaan helposti laajentaa ohjaamaan suurta määrää valoja, joten ne soveltuvat hyvin suuriin kaupallisiin tai teollisiin projekteihin.
• Integrointi: DALI-himmennysjärjestelmät voidaan helposti integroida muihin rakennusautomaatiojärjestelmiin, kuten LVI- ja turvajärjestelmiin, mikä mahdollistaa rakennuksen valaistuksen paremman hallinnan ja automaation.
• Joustavuus: DALI-himmennys mahdollistaa monenlaisia vaihtoehtoja valojen ohjaukseen, yksinkertaisesta päälle/pois-kytkennästä edistyneempiin ohjausvaihtoehtoihin, kuten ennalta ohjelmoitujen valaistusolosuhteiden asettamiseen ja nollaamiseen.
• Yhteinen standardi: Se varmistaa, että eri valmistajien laitteet toimivat aina samalla tavalla, kun ne kytketään yhteen. Voit myös vaihtaa olemassa olevat osat uudempiin ja parempiin aina, kun niitä tulee saataville.
.
• Helppo asentaa: DALI-valokuitutekniikan ansiosta sinun ei tarvitse jakaa valoja vyöhykkeisiin tai pitää kirjaa johdotuksista. DALI-järjestelmässä on kaksi kytkettyä johtoa. Nämä johdot ohjaavat kaikkia laitteita. Asentajien ei tarvitse seurata kaikkea, koska heidän ei tarvitse tietää, miten valot lopulta asennetaan.
• Helppo muuttaa: Voit tehdä muutoksia asetuksiin nopeasti. Jonkin ajan kuluttua saatat haluta vaihtaa valot ja hankkia jotain hienompaa. Keskitetyn ohjelmiston avulla voit muuttaa valaistusprofiileja helposti.
