Liiketunnistin - Mitä eroa on PIR ja mikroaalto sensorilla?

Mitä eroa on PIR ja mikroaalto sensorilla? Liiketunnistin voi käyttää mikroaalto- tai PIR-antureita ja tässä tarkastelemme lyhyesti niiden hyviä ja huonoja puolia sekä eroja.

Mikä on liiketunnistin?

Liiketunnistin on nimensä mukaan laite, jota voidaan käyttää havaitsemaan, kun joku lähestyy, jolloin esimerkiksi valot käynnistyvät silloin, kun niitä tarvitaan. Niitä voidaan käyttää energialaskujen pienentämiseen sammuttamalla valot, kun ketään ei ole paikalla tai liiketunnistimia voidaan käyttää turvatoimena, jolloin valot syttyvät ja ilmoittavat älysovellukselle, kun joku lähestyy vaikka vilkuttamalla valoa sisällä.

Mitä eroa on PIR ja mikroaalto sensorilla?

Markkinoilla on siis liiketunnistimia jotka käyttävät mikroaalto- ja PIR-antureita, mutta miten PIR ja mikrosensori eroavat toisistaan?

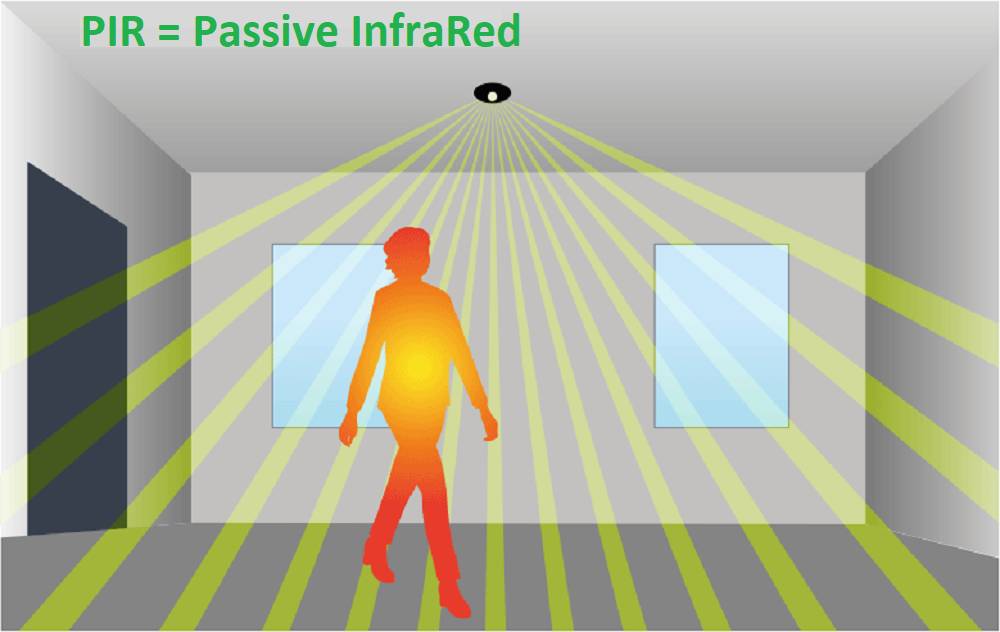

PIR liiketunnistin

PIR = Passive Infra red PIR anturit havaitsevat lämmön. Ne tekevät tämän mittaamalla huoneen ympäristön lämpötilaa käyttämällä useita infrapunasäteitä. Kun yksikin infrapunasäde havaitsee lämpötilaeron, anturi aktivoituu ja kytkee valot päälle. Kun kaikki infrapunasäteet näkevät saman lämpötilan, valot sammuvat.

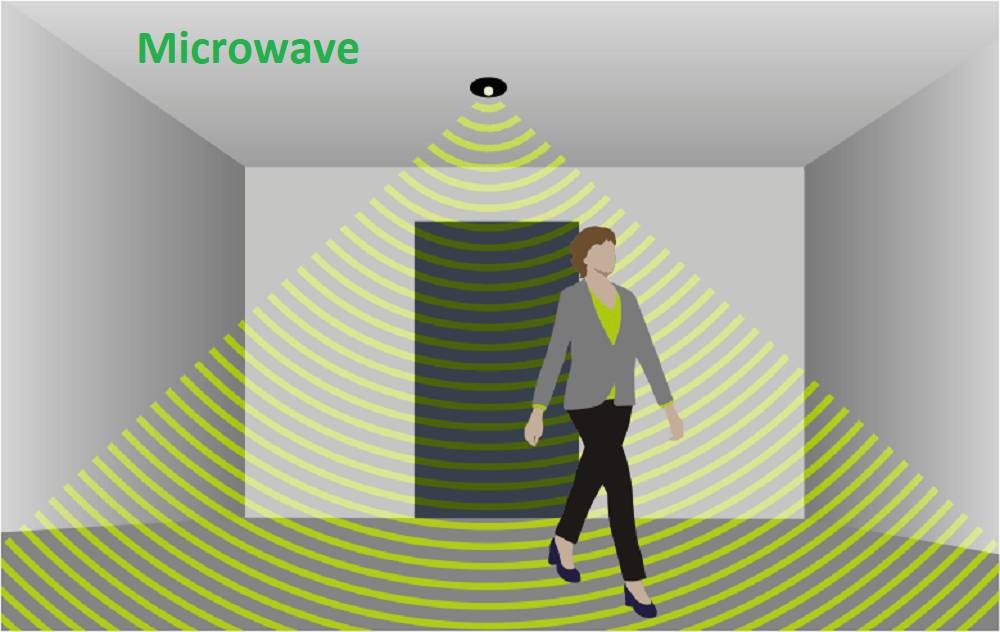

Mikroaalto liiketunnistin

Mikrosensori, eli Microwave. Ei tule sekoittaa mikroaaltouuniin, sillä tällä ei ruoka lämpene. Nämä liiketunnistimet lähettävät mikroaaltosignaaleja ja mittaavat ajan, joka kuluu signaalin heijastumiseen takaisin tunnistimeen. Heijastumista kutsutaan kaikuajaksi. Kaikuajan avulla lasketaan etäisyydet kaikista havaintovyöhykkeellä olevista paikallaan olevista kohteista. Näin voidaan määrittää lähtötaso, johon verrataan. Tunnistusalueelle saapuva henkilö aiheuttaa häiriön mikroaaltosignaaliin, mikä muuttaa kaikuaikaa ja käynnistää valot.

Liiketunnistimien historia

Kuka keksi liiketunnistimen ja milloin ne yleistyivät? Liiketunnistin teknologia on kehitetty tutkateknologian pohjalta,

PIR Historia

Passiivinen infrapunasensorin perusta (PIR-sensori) keksittiin siis jo 1950-luvulla, mutta sen käyttö yleistyi vasta 1980-luvulla, Marcel Zueblin patentoi siitä ensimmäisen tuotteen kuluttajille jolla valoja käytettiin liikkeen vaikutuksesta. PIR-sensoreita käytetään laajalti turvajärjestelmissä, valaistuksessa ja muissa sovelluksissa, joissa liiketunnistus on tarpeen.

Mikroaaltosensorin historia

Mikroaaltosensoreita käytettiin aluksi lähinnä sotilas- ja turvallisuussovelluksissa, mutta myöhemmin niiden käyttö on laajentunut myös muihin sovelluksiin, kuten automaattioviin, kamerajärjestelmiin ja liiketunnistimiin. Keksintö syntyi myös Yhdysvalloissa, jossa mikroaaltosensorin kehittäjänä toimi Samuel Bagno. Hän keksi ensimmäisen liiketunnistimen 1940-luvulla käyttäen toisen maailmansodan aikana kehitettyä tekniikkaa. Bagno kehitti tutkaa koskevan sotilaallisen tietämyksensä avulla laitteen, joka käytti ultraääniaaltoja ja Doppler-ilmiötä havaitsemaan liikettä huoneessa. Hän hyödynsi laitetta 1950-luvulla kehittämällä ensimmäisen murtohälyttimen.

Mikäli liiketunnistimien historia kiinnostaa enemmän, niin tästä pääset lukemaan lisää: Liiketunnistimien historiaa.

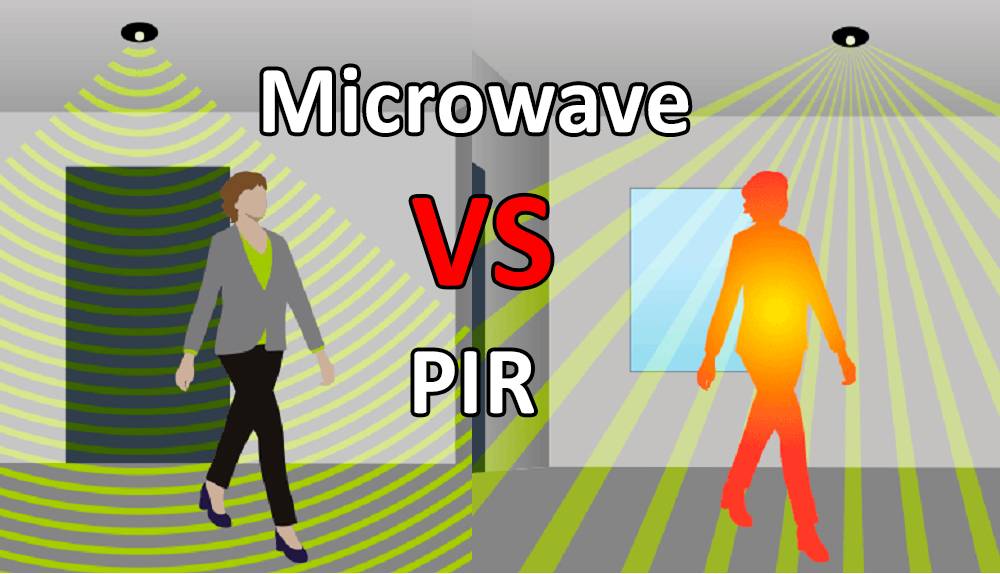

PIR vs. Mikroaaltosensori - toiminnalliset erot

Kun valitset liiketunnistinta, tulee miettiä seuraavia asioita:

	PIR	Mikroaalto
Herkkyys	Herkkyys huono kuumassa	Tasainen havaitseminen kaikissa lämpötiloissa.
Peittoalue	90°	360°
Havainnointi	Ei aina havaitse jos kävelet suoraan kohti	Toimii jopa seinän läpi

Koska PIR-anturi käyttää lämmön eroa liikkeen havaitsemiseen, ympäristön lämpötila voi vaikuttaa herkkyyteen suuresti. Tämä rajoitus on otettava huomioon, jos etsit ulkovalaistukseen tarkoitettuja liiketunnistimia. Ulkona vallitsevat äärimmäiset lämpötilat voivat vaikuttaa merkittävästi laitteiden tehokkuuteen. Toisaalta mikrosensori tunnistimet saattavat olla ongelma pienemmissä sisätiloissa, koska ne pystyvät havaitsemaan liikkeen seinien läpi. Ne voivat olla ongelmallisia, mikäli seinän toisella puolella on liikettä. Toki ongelmaa voidaan vähentää asentamalla mikrosensori rasiaan ja suuntaamalla sitä.

Liiketunnistin on usein paljon muutakin

Liiketunnistin + hämärätunnistin = Valo syttyy vain pimeällä

Käytännössä kaikissa markkinoilla olevissa liiketunnistimissa on myös hämärätunnistin.  Eli liiketunnistimen päällä oloa ohjaa lisäksi valokenno, joka helposti muokattavien asetustensa ansiosta voidaan muuttaa reagoimaan eri valaistustasoihin, halutun käyttötarkoituksen mukaisesti. Valoanturi on suunniteltu siten, että voit säätää ruuvista niin että liiketunnistus on aina päällä vaikka on valoisaa tai vain silloin, kun hämärtää tai pimeää.

Herkkyyden säätö mikroaaltosensoreissa

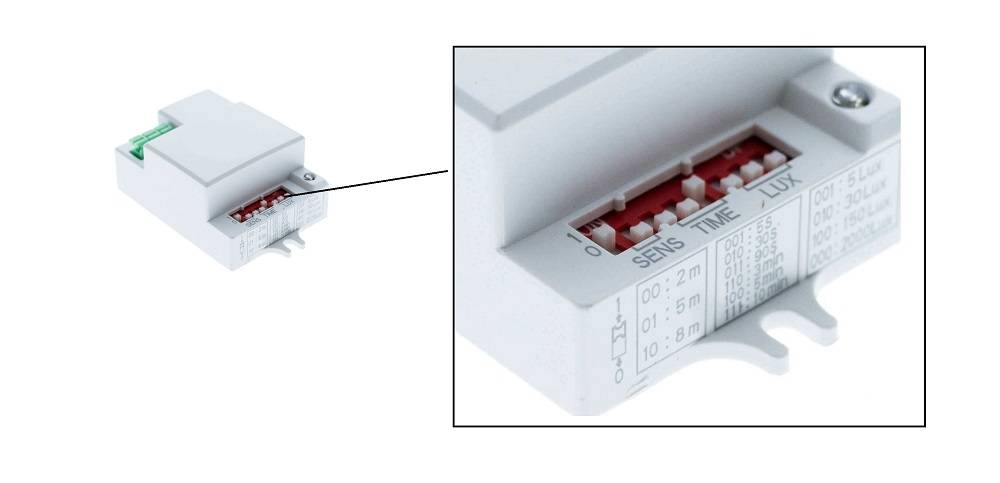

Mikroaaltosensoreissa on lisäksi yleensä vielä herkkyyden säätö, jolla voidaan vähentää sen havainnointia seinien läpi. Säädin voi olla dippikytkin tai portaaton säätö.
