Sisäportaikot jäävät monesti yllättävän pimeiksi, jolloin jälkikäteen tarvitaan lisää valoa. Jos seinä- tai kattovalopaikkoja ei ole, niin yksi tehokas tapa on satsata askelmavalaistukseen. LedStoren asiakkaan itse tekemä portaikon valaistus valmistui ripeästi ja asiakas oli askelmavalaistukseen erittäin tyytyväinen. Tyypillisesti puuportaisiin ei tarvitse tehdä mitään muutoksia, vaan led valonauhan asentaminen onnistuu helposti. Profiilin kiinnittämistä varten tarvitsee ainoastaan ruuvata kaksi ruuvia per askelma, askelman alapintaan. Jos muuntajaa varten on pistorasia valmiina, voi koko remontin voi tehdä itse. Tämän remontin tarvikkeiden hinnaksi tuli alle 600 euroa. Leditehoa saadaan 12 metrillä 86W, ja luumeneita portaikkoon noin 4 800.

Porrasvalaistuksen osat ja työvaiheet

Askelmavalaistukseen käytettiin 24V 7,2 W/m tehoista, 500 luumenia / m valaisevaa HELMI led nauhaa. Valon värisävyksi valittiin 4000K neutraali valkoinen ja profiiliksi valittiin matala pinta-asennettava 8x17x2500 profiili, harjattu alumiini. Virtalähteeksi langattomaan ohjaukseen sopiva 24V tasajännite RF 100W muuntaja, ja himmenninpainikkeiksi VaLO-sarjan yksiosaiset painikkeet.

Työvaiheet tiivistettynä:

  1. Alumiiniprofiilien leikkaaminen oikeisiin mittoihin.
  2. LED nauhojen leikkaaminen profiileihin sopiviksi.
  3. Liitosjohtojen kolvaaminen led nauhoihin.
  4. LED nauhojen kiinnittäminen profiileihin.
  5. Toimivuuden testaus.
  6. LED kiskojen kiinnittäminen paikoilleen.
  7. Runkolinjan kolvaaminen muuntajalle.
  8. Muuntajan kytkeminen ja langattomien painikkeiden pariliitoksen tekeminen.
  9. Painikkeiden kiinnittäminen haluttuun paikkaan.
  10. Käyttö voi alkaa!
Askelmavalaistukseen tarvittavat tarvikkeet.
Askelmavalaistukseen tarvittiin led nauhaa, alumiiniprofiilia, tinakolvi, tinaa ja heikkovirtakaapelia. Nauhaliitoksia ja nauhan leikkaamista varten tarvittiin myös sakset, kuorintapihdit ja katkoteräveitsi.

Alumiiniprofiilien leikkaaminen ja led nauhojen kolvaaminen

Alumiiniprofiilit leikattiin oikean mittaisiksi pöytäsirkkelillä. Pöytäsirkkelin puuttuessa alumiini katkeaa myös metallisahalla. Profiilit voi katkaista muovikansineen.  Leikkaamisen jälkeen metallipurut on siivottava profiilin sisältä, jotta led nauhan voi kiinnittää puhtaaseen metallipintaan. LED nauhan työstämisessä tulee ottaa huomioon led nauhan leikkauspisteet, jotka ovat 7,2 W/m nauhassa 5 cm välein. Leikkauskohdat tunnistaa kuparipisteistä, jotka toimivat myös kolvauspisteinä. Heikkovirtanauhojen kolvauksen voi suorittaa itse, myös ilman sähköpätevyyttä. LED nauhan pinnassa on läpinäkyvä, ohut ja kellastumaton silikonipinta, joten terävällä veitsellä on syytä kuoria kolvauskohdasta myös silikonisukka. Silikoni ei ole kiinni nauhassa, joten se lähtee nätisti irti. LED nauha ja kaapeli ovat kevyitä, joten kolvatessa jompi kumpi kannattaa kiinnittää paikalleen. Kun toinen on kiinnitetty teipillä alustaan, kolvaus pisteisiin kohdistus onnistuu helpommin.

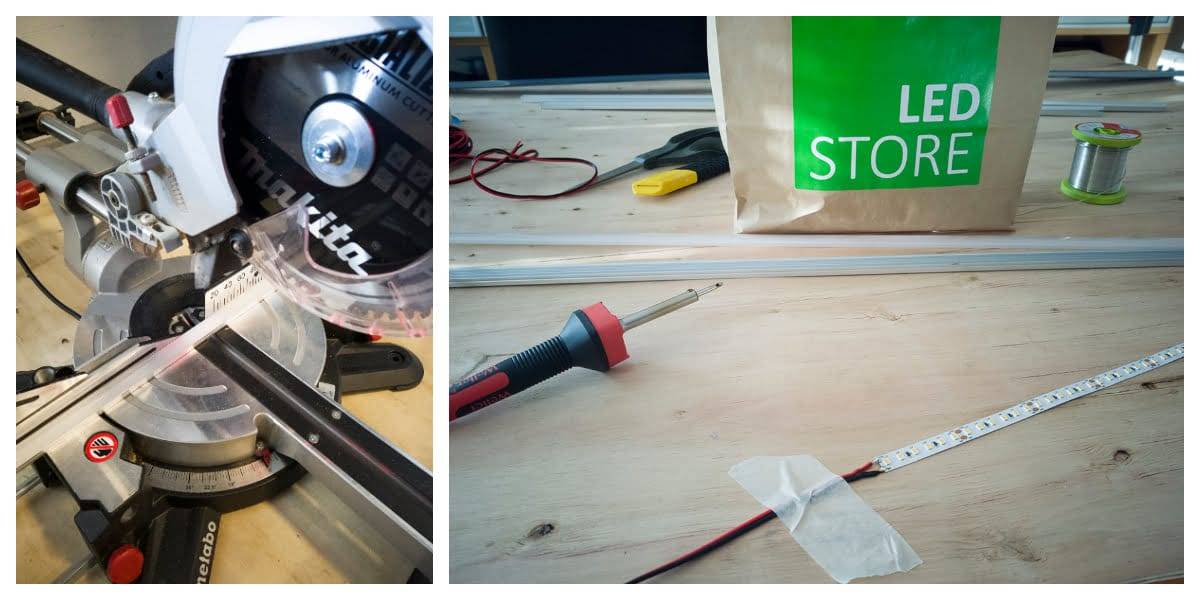

Työvaihekuvat profiilien leikkaamisesta ja led nauhan kolvaamisesta.
Alumiiniprofiilit leikataan oikeisiin mittoihin sirkkelillä. Liitosjohdot kolvataan led nauhaan.

LED profiilien paikoilleen asentaminen

Kun led nauhoihin oli liitetty johdot, niin kaikki yksittäisten askelmien valot testattiin liittämällä ne muuntajaan yksi kerrallaan. Kaartuvien rappusten leveydet vaihtelivat, joten askelmien valokiskot numeroitiin, jotta ne saatiin helposti oikeaan järjestykseen.

LED profiilien järjestys

Kiskojen kiinnittämisvaiheessa tarkistettiin vielä oikea järjestys. Kiinnittämisessä käytettiin profiilien mukana tulevia muoviklipsejä. Klipsit ruuvattiin kiinni noin puolen metrin välein, ja profiilit asettuivat niihin nätisti. LED kiskot johtoineen ovat kevyitä, joten kiinnityksestä tulee hyvin pitävä, vaikka kiinnikkeitä käytettäisiin vain kaksi per askelma.

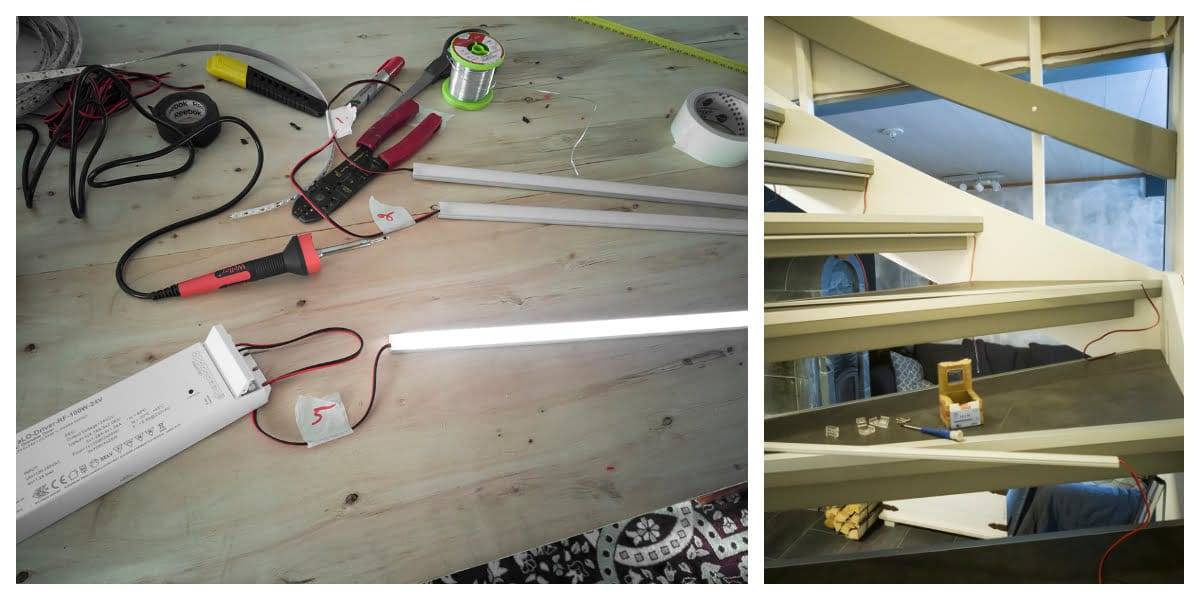

LED kiskojen toimivuustestaus kannattaa tehdä ennen asennusta portaan alapintaan.
LED nauhat kiinnitetään profiileihin ja testataan ennen asennusta. Numeroidut LED kiskot kiinnitetään portaan alapintaan kiinnikkeillä.

Liitosjohtojen kolvaus

Liitosjohtona käytettiin kaksijohtimista heikkovirtakaapelia, johon kolvattiin kaikkien kiskojen johdot. Tämä työvaihe on projektin työläin, sillä kolvaaminen pitää tehdä paikalla portaiden välistä tai portaiden alta. Kun kolvaukset on tehty, liitokset eristettiin sähköteipillä ja listoitettiin valkoisella johtokourulla.

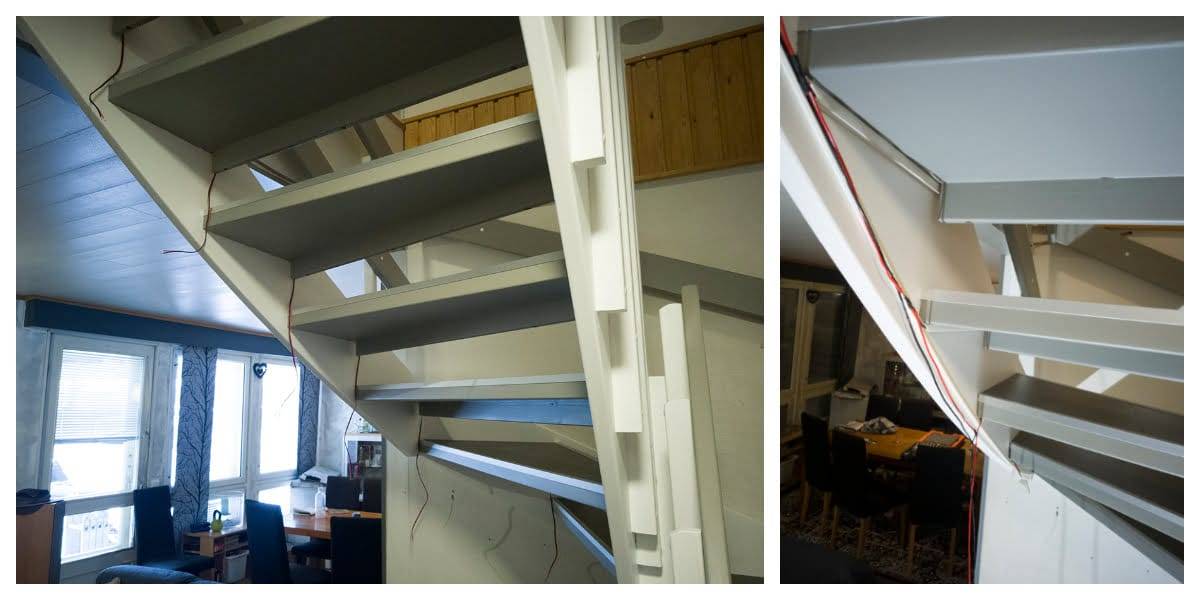

Johtojen yhdistäminen tehdään portaiden alla ja johdot piilotetaan lopuksi johtokouruun.
Kiskoihin kolvattiin kunkin portaan syvyyden mittaiset liitosjohdot, jotta ne ylettyivät kolvattavaksi runkolinjaan. Kiskoilta tulevat kaapelit on piilotettu johtokouruun. Runkolinja yhdistää kaapelit virtalähteeseen.

Muuntajan kytkeminen

Muuntaja kytkettiin virtaan ja himmenninpainikkeet pariliitettiin muuntajaan. Himmenninpainikkeet sijoitettiin portaiden alku- ja loppupäihin. Näin käyttö ja himmennys toimivat molemmista suunnista. Painikkeet kiinnitettiin pakkauksen mukana tulevan kehysteipin avulla, sillä seinään ei haluttu tehdä ruuvin reikiä.  Yhteen RF-muuntajaan voidaan pariliittää jopa neljä langatonta painiketta tai kaukosäädintä.

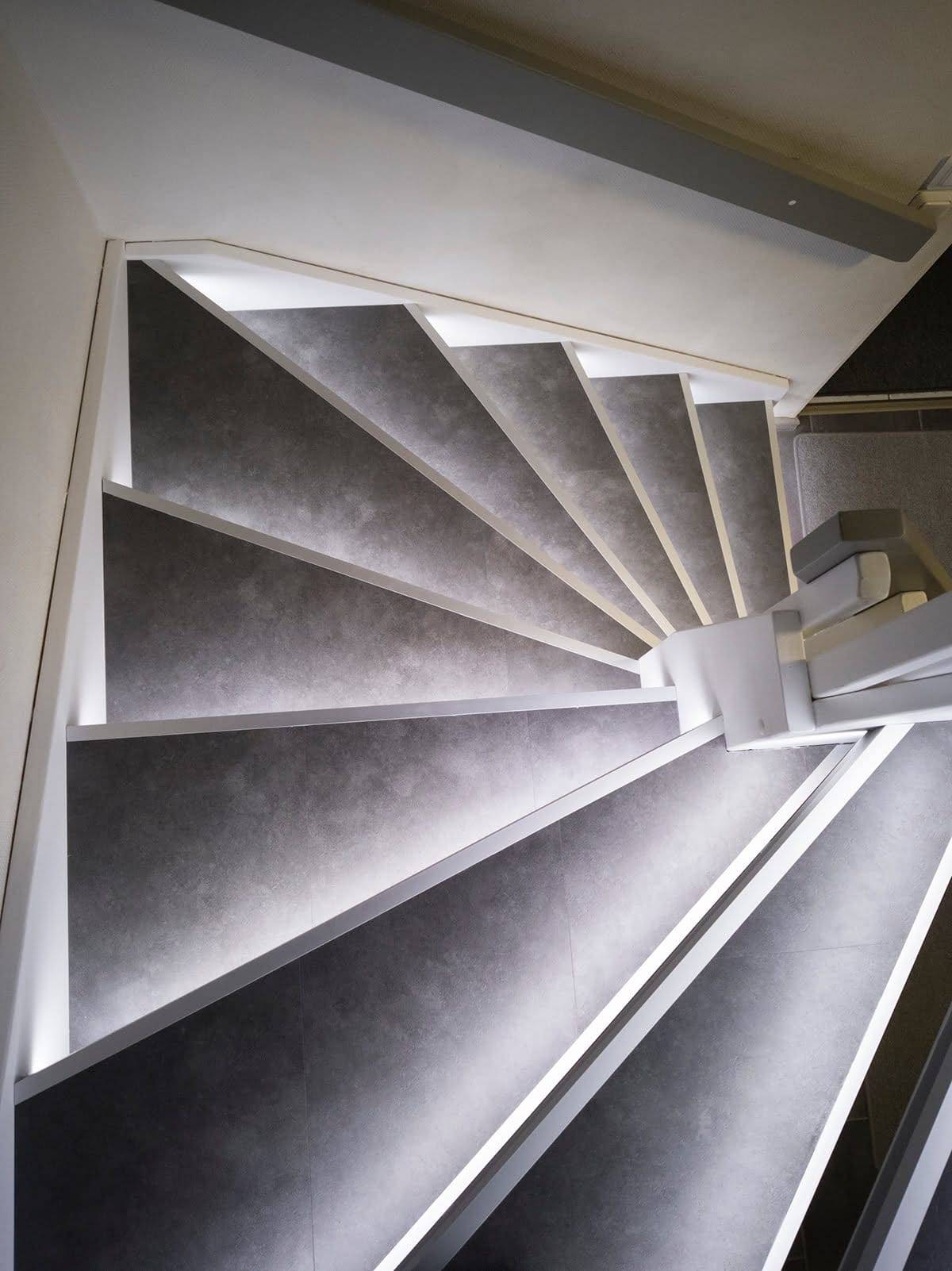

Portaikko kuvattuna yläpuolelta, valot päällä.
Kun valot ovat päällä koko portaikko valaistuu tehokkaasti ja valaistus lisää portaiden erottuvuutta. Portaiden käyttäminen helpottuu, kun kontrasti lisääntyy askelmien välillä.

Miksi askelmavalaistukseen kannattaa panostaa

Askelmavalaistukseen kannattaa panostaa, koska se tekee portaikosta tyylikkään. Lisäksi askelmavalaistus nostaa koko porraskäytävän valotasoa reilusti. Valo heijastuu askelmista ja sivuseinästä. Kuvassa valot ovat kirkkaimmillaan. Tunnelman ja tarpeen mukaan valaistusta voi myös himmentää portaattomasti painikkeella. Himmentimessä on sisäinen muisti, joten valot syttyvät siihen kirkkaustasoon, johon ne on sammutettaessa jätetty. Lopputuloksesta tuli hyvin onnistunut ja tyylikäs. Valot eivät häikäise alhaaltakaan katsottaessa, sillä led-kiskot jäävät askelmien etuylityksen taakse.

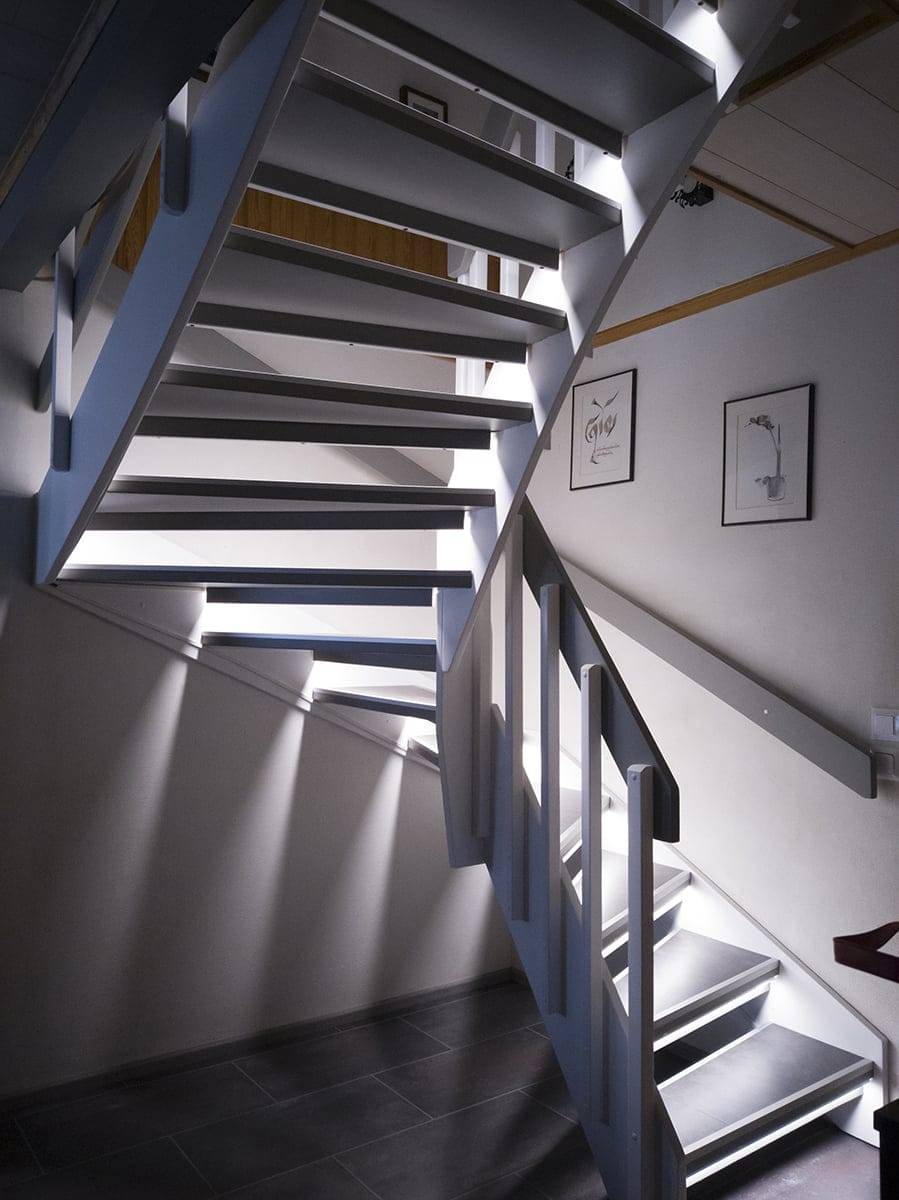

Askelmavalaistus valmiina, valot päällä.
Portaikon valaistus valmiina. Kuvasta näkee, että valaistus ei häikäise alapuolelta.
