Azoula Zigbee to DALI master

Zigbee-DALI Gateway

Haluatko ohjata DALI-valaisimia puhelimella, Zigbee-painikkeilla tai langattomilla sensoreilla? Zigbee-DALI Gateway yhdistää langallisen DALI-valaistuksen ja langattoman Zigbee-järjestelmän yhdeksi kokonaisuudeksi. DALI-laitteet voidaan ottaa mukaan Zigbee-älyohjaukseen ilman, että koko valaistusjärjestelmä täytyy rakentaa uudelleen. Tai voit käyttää tätä vain modernina DALI järjestelmänä.

Gateway mahdollistaa kaksisuuntaisen Zigbee-DALI-kommunikoinnin: Zigbee-laitteilla voidaan ohjata DALI-valoja, ja vastaavasti DALI-painikkeilla ja -antureilla voidaan ohjata myös Zigbee-laitteita. Mobiilisovelluksella voidaan tehdä käyttöönotto, ryhmät, scenet, automaatiot ja muut asetukset.

Mitä Zigbee-DALI Gatewayilla voi tehdä?

• Ohjata DALI-valaisimia ja DALI-ohjaimia mobiilisovelluksella
• Ohjata DALI-valaistusta Zigbee-painikkeilla, kaukosäätimillä ja sensoreilla
• Käyttää DALI-painikkeita ja DALI-antureita myös Zigbee-valojen, verhojen ja termostaattien ohjaukseen
• Luoda yhteisiä ryhmiä ja scenejä, joissa on sekä Zigbee- että DALI-laitteita
• Rakentaa sensoreihin, ajastuksiin ja muihin laitteisiin perustuvia automaatioita
• Ohjata valaistusta paikallisesti tai pilven kautta
• Käyttää Circadian rhythm -toimintoa, jossa kirkkaus ja värilämpötila muuttuvat vuorokaudenajan mukaan
• Seurata energiankulutusta
• Liittää järjestelmä Home Assistantiin
• Käyttää yhteensopivaa ääniohjausta Apple Homen/Sirin, Amazon Alexan sekä Google Homen/Google Assistantin kautta

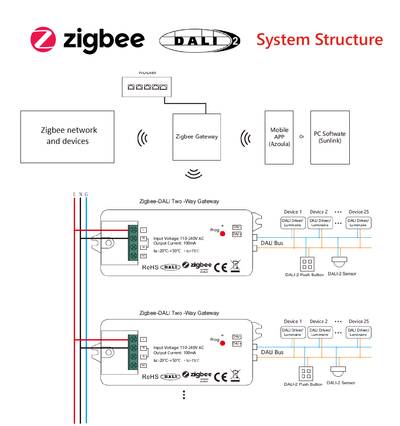

Yksi silta kahden maailman välillä

DALI on erittäin luotettava ratkaisu kiinteään valaistukseen, kun taas Zigbee tuo järjestelmään langattomat painikkeet, sensorit, mobiiliohjauksen ja älykotiautomaatiot. Tällä gatewaylla järjestelmiä ei tarvitse pitää erillään: samaan ohjaukseen voidaan yhdistää sekä langallinen DALI että langattomat Zigbee-laitteet.

Helppo käyttöönotto mobiilisovelluksella

Gateway liitetään Azoula Zigbee hubiin, minkä jälkeen DALI-väylän laitteet voidaan hakea ja ottaa käyttöön sovelluksessa. Erillistä raskasta PC-ohjelmistoa ei tarvita normaalin käyttöönoton ja asetusten tekemiseen.

Paikallinen tai pilven kautta tapahtuva ohjaus

Järjestelmää voidaan käyttää paikallisesti lähiverkon kautta tai käyttäjätilillä pilven kautta. Näin valaistusta voidaan käyttää tilanteen mukaan joko vain paikallisesti tai myös etänä. Pilvitili tarvitaan jos halutaan liittää ohjaukset Alexaan, Siriin, tms.

DALI DT6, DT7 ja DT8 - monipuolinen valonohjaus

Gateway tukee useita DALI control gear -tyyppejä, kuten DT6-, DT7- sekä DT8 Tc-, XY- ja RGBWAF-laitteita. Käytettävissä ovat esimerkiksi tavallinen himmennys, säädettävä valkoinen valo sekä yhteensopivien värivalojen ohjaus.

CCT / Tunable White

DT8 Tc -laitteilla voidaan säätää sekä valon kirkkautta että värilämpötilaa suoraan käyttöliittymästä.

RGBWA-väriohjaus

Yhteensopivilla DT8-värilaitteilla voidaan hallita myös värillistä valaistusta ja siihen liittyviä DALI-parametreja.

Zigbee ohjaa DALIa - ja DALI voi ohjata Zigbeetä

Tässä tuotteessa tärkeintä on kaksisuuntaisuus. Zigbee-painike, liiketunnistin, valoanturi tai kaukosäädin voidaan määrittää ohjaamaan DALI-laitteita. Toiseen suuntaan DALI-input-laite, kuten painike tai sensori, voidaan määrittää ohjaamaan myös Zigbee-laitteita.

Esimerkki: voit käyttää langatonta Zigbee-seinäpainiketta olemassa olevan DALI-valaistuksen ohjaamiseen ilman uuden ohjauskaapelin vetämistä painikkeelle. Tai voit käyttää olemassa olevaa DALI-painiketta samassa toiminnossa sekä DALI-valoille että Zigbee-laitteille.

Jopa 200 ryhmää ja 200 sceneä

Gateway laajentaa perinteistä DALI-ajattelua ja mahdollistaa jopa 200 ryhmän ja 200 scenen muodostamisen. Sama ryhmä tai scene voi sisältää sekä Zigbee-valoja että DALI control gear -laitteita. Yksittäinen control gear voidaan liittää enintään 30 ryhmään ja 30 sceneen.

Automaatiot sensoreilla, laitteilla ja ajastuksilla

Automaatiot voidaan käynnistää sensoreista, muista laitteista tai ajastimesta. Näin voidaan toteuttaa esimerkiksi liikkeeseen perustuva valaistus, valoisuustason mukaan toimiva ohjaus tai aikaan sidotut valaistustilanteet.

Luonnollinen vuorokausirytmi - Circadian rhythm

Circadian-toiminnossa valon värilämpötila ja kirkkaus voidaan ohjelmoida muuttumaan automaattisesti päivän aikana luonnonvalon vaihtelua jäljitellen. Vuorokaudelle voidaan määrittää enintään 24 aikapistettä ja ohjelma voidaan toistaa valittuina viikonpäivinä.

Energiankulutuksen seuranta

Järjestelmässä on energiaseuranta, jolla voidaan tarkastella kulutusta esimerkiksi koko järjestelmän, alueen tai yksittäisen laitteen tasolla. Laitteelle voidaan määrittää sen todellista kuormaa vastaava teho, ja gateway päivittää kulutustietoa puolen tunnin välein.

Ääniohjaus ja Home Assistant

Gateway voidaan liittää Home Assistantiin, ja järjestelmä tukee yhteensopivan Zigbee-gatewayn ja palvelun kautta myös Apple Home & Siri-, Amazon Alexa- sekä Google Home / Google Assistant -ääniohjausta.

Tuetut DALI-laitteet

Gateway tukee muun muassa seuraavia DALI-laitetyyppejä:

• Control gear: DT6, DT7, DT8 Tc, DT8 XY ja DT8 RGBWAF
• Input device 301: painikkeet
• Input device 302: kiertosäätimet
• Input device 303: liiketunnistimet
• Input device 304: valaistusvoimakkuusanturit

Laitemäärät

• Enintään 16 DALI control gear -laitetta
• Enintään 16 DALI input device -laitetta
• Lopullinen määrä riippuu DALI-väylän käytettävissä olevasta tehonsyötöstä
• Jopa 200 ryhmää
• Jopa 200 sceneä

Tekniset tiedot

• Tuotetyyppi: kaksisuuntainen Zigbee-DALI Gateway
• Käyttöjännite: 110-240 V AC
• DALI-lähtövirta: 100 mA
• Tuetut control gear -tyypit: DALI DT6, DT7, DT8 Tc, DT8 XY, DT8 RGBWAF
• Tuetut input device -tyypit: 301, 302, 303 ja 304
• Ohjaus: Azoula mobiilisovellus
• Paikallinen ja pilviohjaus
• Home Assistant -tuki
• Energiankulutuksen seuranta
• Circadian rhythm -toiminto

Kenelle tämä sopii?

Zigbee-DALI Gateway sopii erityisesti koteihin, toimistoihin, neuvottelutiloihin, kouluihin, suuriin asuntoihin ja keskikokoisiin projekteihin, joissa halutaan säilyttää DALI-järjestelmän luotettavuus mutta lisätä siihen Zigbeen langattomuus ja älyohjaus.

Hyvä valinta esimerkiksi silloin, kun kohteessa on jo DALI-valaistus, mutta haluat lisätä puhelinohjauksen, langattomia painikkeita, Zigbee-sensoreita tai älyautomaatiota ilman koko järjestelmän vaihtamista.

Huomioitavaa

Mobiili-, pilvi- ja älykotiohjaus edellyttää Azouls Zigbee gatewayta/hubia. Gatewayn DALI-väylän tehonsyöttö on 100 mA, joten DALI-laitteiden todellinen enimmäismäärä riippuu väylään liitettyjen laitteiden virrankulutuksesta, 16+16 kpl.
