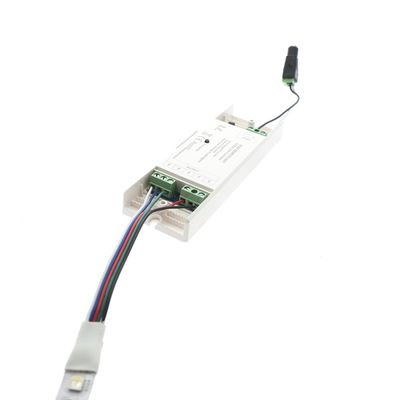

RGBW vastaanotin setti led nauhoille, 20A

CCT ja RGBW led-nauhojen liittäminen muuntajaan

CCT nauhan liittäminen LED muuntajaan

Näissä muuntajissa on lähes aina ruuvi- tai pikaliittimet, mutta CCT (värilämpötilasäädettävässä) LED nauhassa on kolme (3) johtoa:

Kuva 1. CCT Led nauha läheltä, 24V + sekä kaksi miinusjohdinta W ja C.

+, lämmin (WW) ja kylmä (CW)

Nauhan liittäminen tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja WW ja CW liittimet. Joskus WW ja CW on merkitty -1 ja -2.

• + eli plussa johtimen liittäminen oikeaan paikkaan on tärkeintä.
• Mikäli WW ja CW menevät vääriin liittimiin, eli lämmin kylmään ja päinvastoin niin se ei ole vaarallista. Ainoa haitta on, että valon säätäminen ei toimi oikein säätimestä. Jos huomaat säätämisessä ongelmaa, niin vaihdat vain näiden kahden (WW ja CW) johdon paikkaa keskenään.

Kuva 2. Kaksi erilaista liitostapaa CCT muuntajassa led valonauhalle.

Testaa kevyesti nykäisemällä, että johdot ovat heikkovirtapäässä kunnolla paikoillaan. Laita pistotulppa seinään ja valojen pitäisi syttyä.

Asennettiinko epähuomiossa kaksinapaiset johdot? Ole yhteydessä, kerromme lisää.

RGB+W led-nauhan liittäminen muuntajaan

Näissä muuntajissa on myös lähes aina ruuvi- tai pikaliittimet, heikkovirtapäässä. Verkkovirtaan kytkemisessä ohje on edelleen sama, joko valmis pistoke seinään tai asentaja tekemään kiinteä asennus. LED nauhassa onkin tässä vaiheessa 4 tai 5 johtoa, kun käsissä on värisäädettävä led nauha. 4 johtoa tarkoittaa RGB:tä ilman valkoista valoa, ja 5 johtoa tarkoittaa, että LED nauhassa on RGB+W, eli erillinen valkoinen valo. Ohessa on yleisimmin käytetyt johtojen värit, joista musta on plussa ja muut ovat miinuksia.

• + = musta
• R(ed) = punainen
• G(reen) = vihreä
• B(lue) = sininen
• W(hite) = valkoinen

Kuva 3. RGBW pisteetön led valonauha läheltä (pahoittelut epätarkasta kuvasta).

Nauhan liittäminen tapahtuu lukemalla merkinnät muuntajan päältä, joista pitäisi näkyä + ja R, G, B, W. Joskus ne on merkitty -1,-2,-3 ja -4 samassa järjestyksessä.

• + johtimen liittäminen oikeaan liitinpaikkaan on tärkeintä
• Mikäli värit menevät vääriin liittimiin, eli punaisesta syttyy esim. vihreä, niin vaihda vain värillisten johtojen paikkoja. Nauha ei mene väärästä kytkennästä rikki, mutta jos plussajohdin ja miinusjohtimet ovat väärin, niin se ei syty.

Kuva 4. Muuntajassa liittimet + , -1-2-3-4 RGBW

Testaa taas nykäisemällä, että johdot ovat kunnolla paikoillaan. Laita pistotulppa seinään ja valot syttyvät. RGB-nauhan himmentämiseen ja värisäätöön tarvitaan oma ohjain.

LED muuntaja + ohjausyksikkö (RGB tai CCT)

Näissä tapauksissa muuntaja liitetään ohjauslaitteen INPUT + ja – liittimiin suoraan ja LED valonauha OUTPUT RGBW tai CCT merkintöjen mukaan niille kuuluviin liittimiin.

Kuva 5. RGBW Led valonauhan liitäntä muuntajaan ja ohjauslaitteeseen.

Lue lisää artikkelistamme Led valonauhan liittäminen muuntajaan.
