Led valonauha asennus alkaa käyttötarkoituksen miettimisestä. Tässä artikkelissa esittelemme LedStoren valikoimaan ja osaamiseen liittyviä vinkkejä, joilla tuhannet asiakkaat ovat onnistuneet led-nauhavalaistuksen hankinnassa ja asentamisessa.

Led-nauhojen teholuokat vaihtelevat laajasti: himmeimmillään nauha kuluttaa vain 3,6 wattia per metri, kun taas tehokkaimmat voivat yltää jopa 30 wattiin metriä kohden. Näiden ääripäiden väliin sijoittuvat yleisimmät teholuokat, kuten 7,2 W, 12,3 W, 14,4 W, 17 W, 20 W ja 22 W per metri. Teho vaikuttaa suoraan valon kirkkauteen ja sopivuuteen eri tiloihin. Esimerkiksi epäsuora tunnelmavalaistus ei vaadi yhtä paljon tehoa kuin kirkas kohdevalo keittiötasolla. Asennuspaikka ja haluttu valon tehokkuus määrittävät myös nauhatyypin.

SMD-tyyppinen led-nauha on yleinen vaihtoehto, jossa pienet led-piirit ovat erillään toisistaan. Tämä rakenne synnyttää valoefektin, jossa yksittäiset valopisteet erottuvat viimeistään siinä vaiheessa kun valonauhaa himmennetään. Mikäli haetaan täysin tasaista ja pisteetöntä valopintaa, kannattaa valita COB-tyyppi. COB (chip on board) -tekniikka yhdistää led-piirit tiiviisti samalle pohjalle, jolloin valo jatkuu tasaisena läpi koko ledin pituuden. Käyttötarkoituksen mukainen valinta takaa toimivan lopputuloksen. Lisäksi on hyvä varmistaa, että käytettävät virtalähteet ja kytkennät ovat yhteensopivia valitun nauhan tehon kanssa. Virtalähteen valinta ja ohjaustavan valinta ovat myös asennuksessa olennaisia vaiheita. Voit lukea niistä enemmän muissa artikkeleissa.

Led valonauha eri kelvin lukemat Solo CCT — Led valonauhan valinnassa on hyvä ottaa huomioon myös valon värilämpötilavaihtoehdot, eri Kelvin lukemat. Kuvassa värilämpötilasäädettävä COB-nauha Solo CCT 7,2 W/m, joka sopii esimerkiksi tunnelmavaloksi kylpyhuoneeseen.

Led valonauha asennus – alumiiniprofiilin valinta

Led-nauhan asennus vaatii myös alumiiniprofiilin, jolla on tärkeä rooli sekä lämmönhallinnan että valon suuntaamisen kannalta. Kohdevalaistukseen käytetään usein matalia profiileja, jotka tarjoavat huomaamattoman mutta siistin asennustavan esimerkiksi hyllyjen, työpöytien tai kaappien alle. 45 asteen kulmaprofiilit puolestaan mahdollistavat valon suuntaamisen kohteeseen viistosti, ja niitä käytetään esimerkiksi yläkaappien alapuolella valaisemaan työtasoa.

Matalan profiilin kanssa voidaan käyttää säädettäviä kannakkeita, joiden avulla valon suuntausta voi muuttaa portaattomasti 0–180 asteen välillä. Tämä tuo joustavuutta erityisesti silloin, kun valaisun kulmaa halutaan hienosäätää jälkikäteen.

Uppoasennettavat profiilit mahdollistavat täysin integroidun lopputuloksen, jossa valopinta jää samalle tasolle kipsilevyn, puupaneelin tai laattapinnan kanssa. Tällainen asennus vaatii usein tarkkaa mittausta ja ennakkosuunnittelua, mutta lopputulos on erittäin viimeistelty.

Epäsuoraan valaistukseen käytettävät profiilit voidaan asentaa vapaasti esimerkiksi seinälle, katonrajaan tai kulmaan, jolloin valon suuntaus voi olla ylös, alas tai molempiin suuntiin. Profiilin sijoittelu määrittelee valon luoman tunnelman ja ilmeikkyyden.

Riippuasennettavat mallit tarjoavat mahdollisuuden ripustaa valonauha esimerkiksi keittiösaarekkeen ylle tai tilanjakajaksi. Lisäksi saatavilla on leveämpiä profiileja, jotka mahdollistavat useamman led-nauhan vierekkäisen asennuksen tehokkaamman ja näyttävämmän valon aikaansaamiseksi.

Led alumiiniprofiilit Led valonauhalle. Kuvassa osa LedStoren valikoimasta.

Led-nauhan johtoliitokset kolvaamalla

Led-valonauhat toimivat matalalla jännitteellä, yleensä 12 tai 24 voltin heikkovirtapiirissä, mikä tekee niistä turvallisempia asentaa myös itse. Koska kyseessä ei ole verkkovirta, valonauhan kiinnittäminen alumiiniprofiiliin ja liitosten valmistelu on monelle tee-se-itse-harrastajalle täysin mahdollinen toimenpide. Pysyvin ja luotettavin tapa liittää virtajohto led-nauhaan on kolvata se kiinni nauhan liitäntäpisteisiin. Kolvaamalla eli tinaamalla syntyy mekaanisesti ja sähköisesti kestävä liitos, joka kestää aikaa ja käyttöä paremmin kuin esimerkiksi pikaliittimet. Kolvaaminen vaatii kuitenkin hieman harjoittelua, tarkkuutta sekä oikeanlaiset välineet – kuten kolvin, tinan ja suojavarusteet. Kokemuksen karttuessa kolvaustaito on hyvin opittavissa, ja netistä löytyy runsaasti ohjeita ja videoita tueksi.

Säädettävän valkoisen led-nauhan kolvaaminen on hieman vaativampaa, sillä siinä on kolme johdinta: yksi yhteinen plus ja kaksi erillistä miinusta eri värilämpötiloille. Tällöin oikeiden napojen tunnistaminen ja puhtaiden kolvausjälkien tekeminen korostuvat. Värisäädettävissä RGB-nauhoissa haaste kasvaa entisestään, koska niissä on vähintään neljä johdinta – yksi plus ja kolme miinusta punaiselle, vihreälle ja siniselle värille. Tarkkuus ja huolellisuus ovat avainasemassa, jotta valot toimivat käytössä moitteettomasti. Olemme kirjoittaneet kattavan artikkelin eri led-nauhojen liittämisestä erilaisiin muuntajiin ja ohjausvaihtoehtoihin verkkosivuilla ”Led-valonauhan liittäminen muuntajaan” sivulla

Perusideana on se, että liitosjohdon toinen pää on yhdistetään led-valonauhalle sopivaan virtalähteeseen. On tärkeää huomioida napaisuus: virta kulkee vain yhteen suuntaan, joten plus- ja miinusnapojen tunnistaminen on oleellista. Alumiiniprofiilin avulla johdot ja nauha saadaan siististi paikoilleen, ja kolvattu liitos voidaan halutessa suojata kutistesukalla tai kuumaliimalla.

Led piirit SARJASSA led valonauhalla — Led-nauhan katkaisuvälit on merkitty valonauhaan. Nauhan voi leikata saksilla halutusta kohdasta. tyypillinen katkaisuväli LedStoren nauhoissa on 50 mm. Kolvauspisteet ovat jokaisessa katkaisuvälissä näkyvät kuparipisteet. Ylempänä kuvassa yksisävyinen SMD-nauha, ja alempana Värilämpötilasäädettävä COB-nauha.

Led-valonauhan ja alumiiniprofiilin valinta eri tiloihin

Led-valonauhan asennuspaikan valinta vaikuttaa suuresti lopputulokseen sekä valon käytännöllisyyteen että tunnelmaan. Olohuoneessa epäsuora valaistus voidaan toteuttaa katon rajaan asennettavalla alumiiniprofiililla, joka luo pehmeän ja häikäisemättömän valon. Katon ja seinän rajapinta on suosittu sijainti, sillä valo leviää tasaisesti koko huoneeseen. Keittiössä taas käytetään usein kulmaprofiileja tai suoraan alaspäin valaisevia profiileja yläkaappien alla, jolloin valo kohdistuu suoraan työtasolle ja parantaa näkyvyyttä ruoanlaitossa. Saarekkeen yläpuolelle voidaan asentaa riippuva profiili tuomaan sekä valoa että näyttävyyttä.

Lähikuva työtason led valaistuksesta. Korkeammassa pintaprofiilissa sisällä led nauha, kulmassa oleva johto mahdollistaa profiilien hieman vapaamman sijoittelun. Ledstore.fi

Eteisessä valonauha voi kulkea katon reunoilla tai peilin takana luoden kutsuvan tunnelman heti sisään tultaessa. Makuuhuoneessa led-nauha voidaan upottaa sängynpäädyn yläreunaan tai käyttää epäsuorasti katon rajassa, mikä tekee tilasta rauhallisen. Kylpyhuoneessa ja saunassa on tärkeää valita kosteussuojatut nauhat ja profiilit, joiden IP-luokka täyttää tilan vaatimukset. Esimerkiksi pesuhuoneessa nauha voidaan asentaa peilin reunoille tai katon upotukseen kosteussuojatulla kotelolla. Saunassa nauha sijoitetaan yleensä lauderakenteiden alle tai selkänojien taakse, jolloin valo jää epäsuoraksi ja luo saunahetkeen tunnelmaa.

Kaksiosainen kuva: Vasemmalla puoli näkyy minimalistinen, valkoinen käytävä, jossa on integroidut kaapistot, pehmeä valaistus ja tyylikäs vaatekaapin LED-valaistus. Oikealla puolella moderni huonetila, jossa upotetut lineaariset LED-valot tuovat esiin hyllyt ja korostavat sisustusesineitä. laajaan LedStore.fi:n valikoimaan tutustu erilaisia LED-valaistusratkaisuja jokaiseen kotiin! — Led-valonauha on vasemmassa kuvassa asennettu matalaan pintaprofiiliin, ja valo ohjautuu epäsuorasti kohti lattiaa. Profiili suojaa nauhaa esimerkiksi siivouksen aikana ja tasoittaa valon pistemäisyyttä. Oikeanpuoleisessa vaatehuoneessa valonauha on asennettu uppoprofiiliin, jossa kaksi nauhaa rinnakkain takaa riittävän yleisvalon koko huoneeseen.

Kaapistojen sisälle valonauha voidaan upottaa yläreunaan tai asentaa liiketunnistimen ohjaamana hyllyjen taustalle. Portaikossa led-nauha voidaan asentaa askelmien alle, kaiteeseen tai seinän pintaan ohjaamaan turvallisesti kulkua hämärässä. Uppoasennettavat profiilit toimivat hyvin erityisesti kattoon tai seinään kiinnitettynä, kun haetaan modernia ja huomaamatonta ilmettä. Asennuspintojen materiaalit, kuten kipsilevy, puupaneeli ja laatta, vaikuttavat siihen, miten profiili kiinnitetään ja upotetaan. Jokainen materiaali vaatii omanlaisensa kiinnitystavan, kuten ruuvit, liimat tai asennusklipsit. Ennen asennusta on tärkeää mitoittaa nauhat hyvin ja varmistaa virtalähteen ja ohjauksen sijainti.

Suunnitteluvaiheeseen kuuluu myös johtojen reititys ja mahdollisten ohjaimien sijoitus, jotta kokonaisuus toimii huomaamattomasti ja luotettavasti. On hyvä varmistaa led-valonauhan leikkausvälistys etukäteen ja testata nauhan toimivuus ennen lopullista kiinnitystä. Näin voidaan välttää turhat purkamiset ja säästää aikaa. Asennuksen suunnittelu tuo varmuutta itse toteutukseen ja parantaa lopputuloksen laatua.

Led valonauha asennus – vianetsintä ja virheiden mahdollisuus

Jos led-nauha ei syty asennuksen jälkeen, ensimmäinen tarkistettava asia on virtalähteen toiminta ja jänniteyhteensopivuus nauhan kanssa. 12 V ja 24 V nauhat eivät ole keskenään yhteensopivia, joten virransyöttö on tarkistettava huolella. Yleinen syy toimimattomuuteen on väärä napaisuus – jos plus- ja miinusjohdot on vaihdettu keskenään, valoa ei synny. Mikäli nauha toimii vain osittain tai värit eivät näy oikein, voi kyse olla kolvausvirheestä.

Esimerkiksi, jos tinat koskettavat toisiaan kahden johdon välillä, syntyy oikosulku tai virheellinen signaali, joka voi sekoittaa värit tai estää valon syttymisen. Huolimattomasti tehty kolvaus voi myös irrota helposti tai jättää virtapiirin epävakaaksi. Pienikin tinausvirhe, kuten kylmäjuotos, aiheuttaa usein epäsäännöllistä toimintaa tai välkkyvää valoa. Jos värilämpötila ei vaihdu oikein säädettävässä valkoisessa nauhassa, ongelma saattaa liittyä siihen, että miinusjohtimet ovat oikosulussa tai väärässä järjestyksessä. Samoin RGB-nauhoilla väärin kolvattu väri- tai plusjohto voi lukita nauhan yhteen sävyyn.

Jos led-nauha himmenee nauhan loppupäätä kohti, kyse on todennäköisesti jännitehäviöstä pitkissä vedoissa – tähän auttaa virransyötön lisääminen toiseen päähän. Tarkista myös, ettei valonauha ole ylikuumentunut, sillä puutteellinen jäähdytys tai liian tehokas nauha ilman alumiiniprofiilia voi lyhentää käyttöikää. Lopuksi, varmista että kolvaukset on suojattu kunnolla esimerkiksi kutistesukalla, jotta oikosulkujen riski pysyy minimissä.

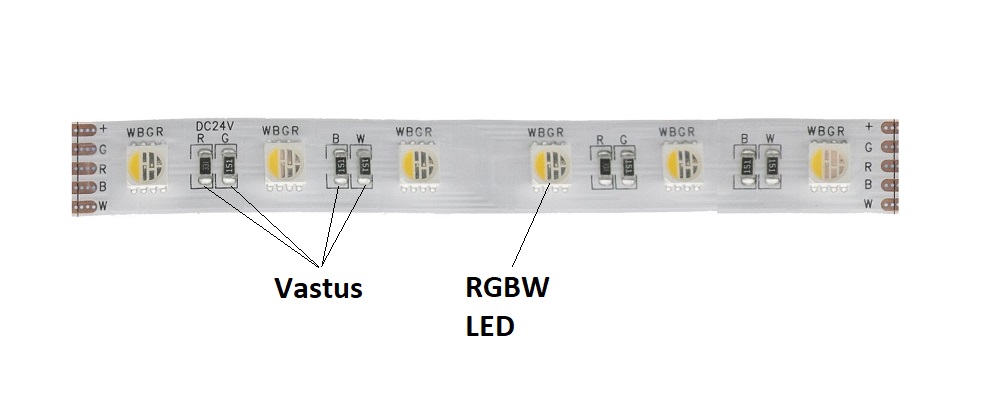

rgb_nauha_lahelta selitteet — Värillinen plus valkoisen valon tuottava led-nauha koostuu RGBW piireistä ja piirien välissä olevista vastuksista. 10 cm pätkän molemmissa päissä näkyvät kolvauspisteet. RGBW-nauhaan kolvataan viisijohtimista heikkovirtakaapelia.

LedStore on led-valaistusasennusten osaaja

Kokonaisuutena led-valonauhan onnistunut asennus edellyttää huolellista suunnittelua, oikeita komponentteja ja taitoa. Olemme laatineet asennusten suunnittelun ja toteutuksen avuksi kymmeniä artikkeleita, jotka löydät eri osioiden alta blogistamme. Esimerkiksi kategoriasta Led-valonauha löytyvät asiapitoiset artikkelit led valonauha asennus -aiheesta.

LedStore tarjoaa vahvan asiantuntemuksensa tueksi kaikille, jotka suunnittelevat led-nauhavalaistusta kotiin tai julkiseen tilaan. Olitpa sitten tekemässä yksinkertaista epäsuoraa valoa olohuoneeseen tai monimutkaisempaa kohdevalaistusta kosteisiin tiloihin, voit kääntyä puoleemme jo suunnitteluvaiheessa. Tarjoamme mittatilauspalvelun, jossa haastavatkin asennuskohdat toteutetaan mittatarkan suunnitelman ja esivalmisteltujen valonauhojen avulla. Tällöin esimerkiksi profiilien pituudet, kolvaukset ja tarvittavat johdotukset voidaan tehdä valmiiksi juuri haluttujen mittojen ja tilavaatimusten mukaisesti.

Lisäksi saat meiltä tarvittaessa koko asennuksen – ammattitaitoisesti, luotettavasti ja varmasti. Yli 15 vuoden kokemus led-valaistuksen parissa takaa laadukkaan lopputuloksen ja huolettoman käyttöönoton. Me LedStoressa autamme sinua valaisemaan tilasi tehokkaasti, tyylillä ja turvallisesti.
