CCT valaistus on supersuosittua. Lähes jokaiseen suunnittelemaamme kotiin tulee muokattava valaistus ja tehonlaskennassa tulee vastaan epäselvyyttä. Tässä artikkelissa kerromme mikä on CCT led spottien ja paneelien todellinen teho mitattuna.
Miksi mitata CCT LED-valaisinten todellinen teho?
Usein valaisimen teho ilmoitetaan vain yhdellä värilämpötilalla (esimerkiksi "9W"), mutta CCT-valaisimissa on sekä lämmin että kylmä LED-piiri. Jos molemmat LED-piirit syttyvät yhtä aikaa, ottoteho voi olla jopa kaksinkertainen – valaisin voi kuluttaa esimerkiksi 18W, vaikka pakkauksessa lukee 9W.

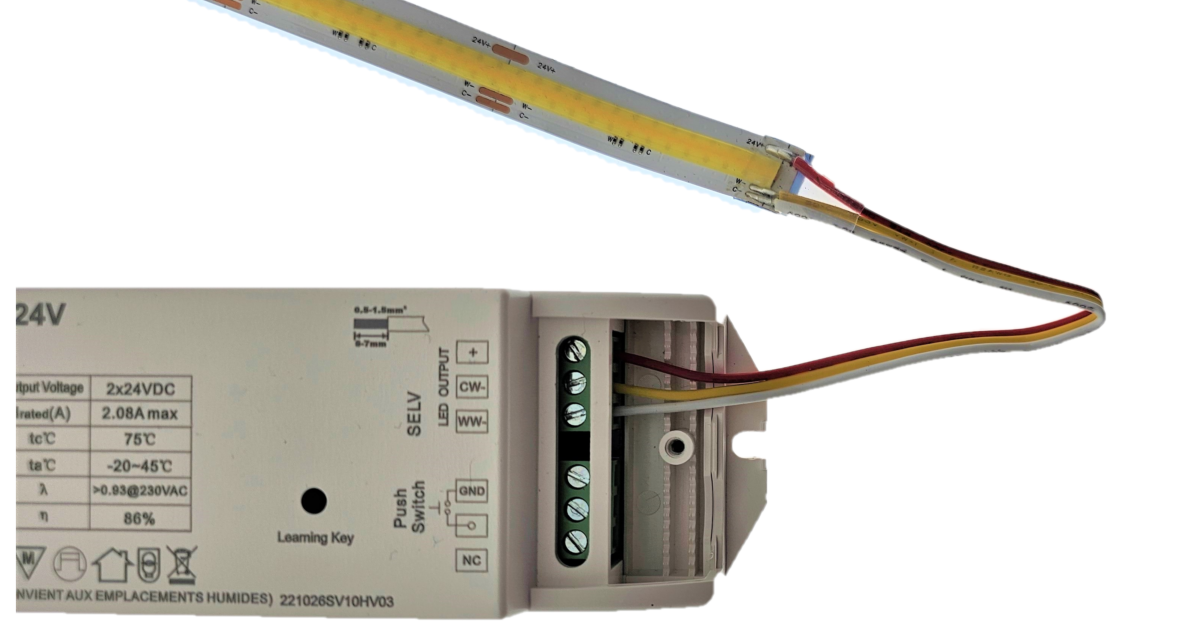

Tämä pätee erityisest CCT led valonauhoihin joissa ilmoitetaan yhteenlaskettu teho. (14,4W CCT on 7,2+7,2W CCT).
9W CCT-spotti onkin käytännössä 18W valaisin, jos sekä lämmin että kylmä LED olisivat päällä samaan aikaan.
Tämä ei ole pelkästään teoreettinen riski – valaisimen elektroniikka voi vaurioitua liian suuresta virrasta, jos ohjain ei ole suunniteltu tähän käyttöön. CCT spoteissa ja paneeleissa ilmoitetaan siis valmiiksi oikea ottoteho.

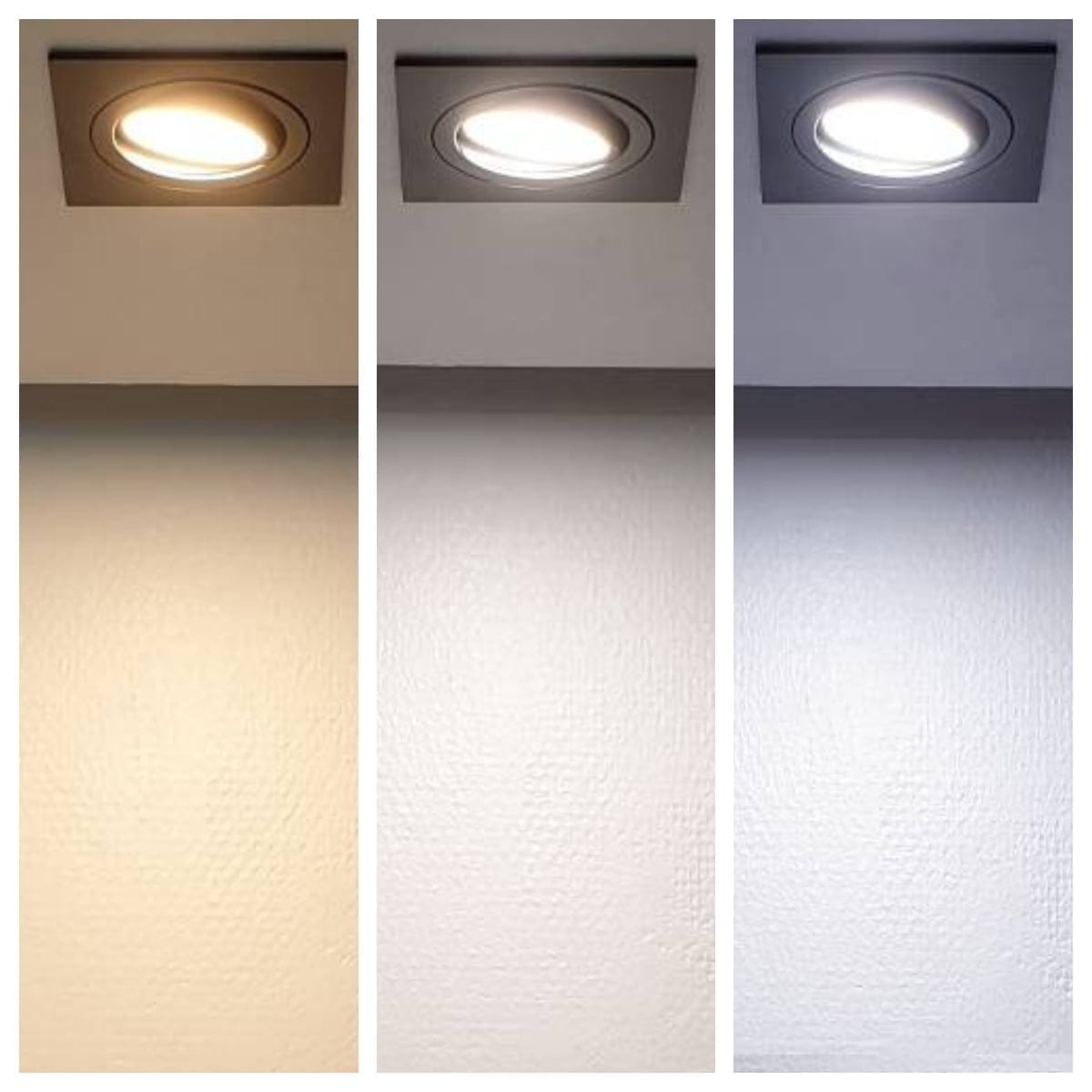

CCT LED Spotit – Todelliset mittaustulokset
Alla taulukko neljästä suositusta CCT-spotista. Jokainen on mitattu kolmella eri värilämpötilalla.
HUOM! Spottien R023, R033 ja SQ033 mittaukset on tehty opaali diffuuserilla. Diffuusori on poistettavissa, jolloin valon kokonaistuotto nousee +10-15% ja valokeila kapenee ja valo kantaa pidemmälle (Lux 1m päästä). Näissä kaikissa valaisimissa on ominaista, että valon lähde on syvennettynä.
023 spotissa on huurrettu lasilinssi jota ei voi poistaa. 023 mallissa valonlähde on pinnassa.
Kaikki mittaukset on tehty Zigbee CCT ohjaimella.
| Tuote | Värilämpötila | Teho (W) | Valoteho (lm) | CRI | R9 | Lux 1m | Hyötysuhde (lm/W) |
|---|---|---|---|---|---|---|---|
| 023 | Warm white | 9.3 | 577 | 97 | 99 | 750 | 62 |
| Neutral white | 9.3 | 688 | 95 | 96 | 891 | 74 | |
| Cold white | 9.3 | 799 | 92 | 92 | 1032 | 85 | |
| R023 | Warm white | 9.1 | 481 | 98 | 99 | 196 | 53 |
| Neutral white | 9.1 | 563 | 95 | 96 | 229 | 62 | |
| Cold white | 9.1 | 645 | 92 | 92 | 262 | 71 | |
| R033 | Warm white | 9.4 | 683 | 90 | 90 | 266 | 73 |
| Neutral white | 9.4 | 744 | 91 | 91 | 289 | 80 | |
| Cold white | 9.4 | 804 | 91 | 92 | 311 | 86 | |
| SQ033 | Warm white | 9.1 | 558 | 90 | 90 | 207 | 61 |
| Neutral white | 9.1 | 639 | 91 | 92 | 236 | 70 | |
| Cold white | 9.1 | 719 | 91 | 94 | 265 | 78 |
Mitä opimme led spottien tuloksista?
- Kaikki spotit pysyvät 9.1–9.4 W tehossa – eli ohjain on suunniteltu yhteen piiriin kerrallaan.
- Kylmä valo tuottaa jopa 40% enemmän valoa kuin lämmin, sillä sen hyötysuhde on parempi.
- Kaikki spotit saavuttavat CRI yli 90 – erinomainen valinta sisätiloihin ja väritarkkuuteen.
CCT LED Paneelit – Todelliset mittaustulokset
Alla näkyvät kaikkien testattujen paneelien mittaustulokset. Mukana on eri kokoja (ø120 → 300×300 mm)
Kaikki mittaukset on tehty Zigbee CCT ohjaimella.
| Tuote | Värilämpötila | Teho (W) | Valoteho (lm) | CCT (K) | CRI | R9 | Lux 1m | Hyötysuhde (lm/W) | Valokeila (°) |
|---|---|---|---|---|---|---|---|---|---|
| Plafond ø120 | Warm white | 6.5 | 477 | 3235 | 98 | 99 | 155 | 74 | 124 |
| Neutral white | 6.5 | 486 | 4236 | 98 | 94 | 158 | 75 | 124 | |
| Cold white | 6.5 | 495 | 5236 | 99 | 92 | 161 | 76 | 124 | |
| Plafond ø160 | Warm white | 9.6 | 796 | 2658 | 97 | 99 | 243 | 83 | 129 |
| Neutral white | 9.6 | 871 | 4624 | 97 | 95 | 266 | 91 | 129 | |
| Cold white | 9.6 | 945 | 6589 | 97 | 90 | 289 | 99 | 129 | |
| Plafond ø200 | Warm white | 15.2 | 1282 | 2896 | 98 | 99 | 403 | 85 | 127 |
| Neutral white | 15.4 | 1368 | 4192 | 98 | 99 | 430 | 90 | 127 | |
| Cold white | 15.6 | 1453 | 5488 | 98 | 98 | 456 | 95 | 127 | |
| Panel 300×300 | Warm white | 15.6 | 1355 | 2736 | 97 | 987 | 379 | 87 | 131 |
| Neutral white | 15.6 | 1488 | 4617 | 97 | 98 | 405 | 96 | 131 | |
| Cold white | 15.6 | 1621 | 6498 | 97 | 98 | 431 | 104 | 131 |
Paneelit: Mitä data kertoo?
- CCT-paneeleissa tehonkulutus on selvästi yksittäisen LED-piirin mukainen, ei summattuna.
- Hyötysuhde on aavistuksen parempi kuin spoteilla.
- CRI pysyy lähes kaikissa arvoissa yli 97, mikä tekee niistä ihanteellisia työskentelyvalaistukseen.
Varo yhdistämästä CW + WW
Sekä CCT spotit että paneelit on suunniteltu niin, että kylmä ja lämmin LED EIVÄT OLE täysiteholla päällä yhtä aikaa. Vaikka ohjain sallisi sen hetkellisesti, jatkuva 2x kuormitus johtaa komponenttien ylikuumenemiseen ja rikkoutumiseen. Älä siis koskaan kytke lämmintä ja kylmää samaan liittimeen vaan ohjauksen tulee tapahtua CCT ohjaukseen suunnitelluilla muuntajilla ja vastanottimilla.

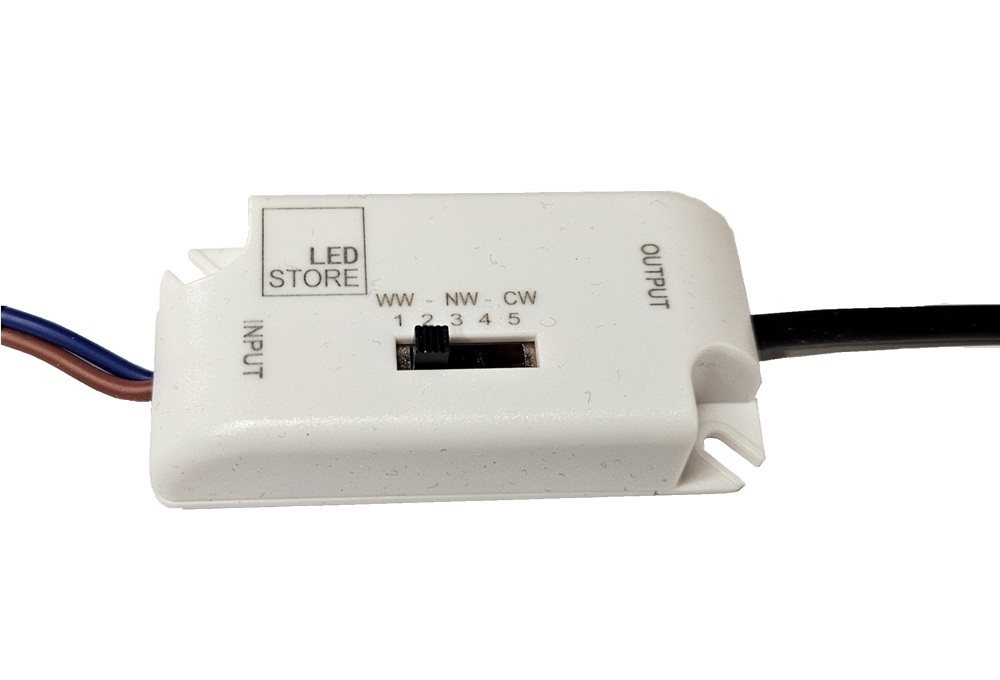

Mikäli väri halutaan vakioida vain kerran, eikä haluta käyttää ohjauslaitteita, voidaan väliin asentaa liukukytkin, jolla sävy valitaan.
CCT liukukytkin värilämpötilan säätämiseen kerran.
Usein kysytyt kysymykset (FAQ)
Miksi CCT-valaisimen teho ei ole tuplasti suurempi, vaikka siinä on kaksi LED-piiriä?
Koska ohjain rajoittaa käytön yhteen piiriin kerrallaan – näin estetään ylikuormitus.
Onko kylmä valo aina tehokkaampaa kuin lämmin?
Kyllä, tyypillisesti kylmä valo (5000–6500K) tuottaa enemmän valoa samalla teholla (5-15%).
Voinko yhdistää kylmän ja lämpimän valon neutraaliksi?
Suoraan ET! Ainoastaan siihen tarkoitetulla ohjaimella joka rajoittaa virran led piirille. Muuten rikot led piirin ylikuormittamalla sen.
Miten mittasitte arvot?
Kaikki arvot mitattiin 1 metrin etäisyydeltä kalibroidulla fotometrillä.
Mikä valaisin sopii tarkkaan työvalaistukseen?
Valitse CRI >95 ja korkealla lux-arvolla – esimerkiksi 300×300 paneeli tai 023-spotti.
Mitä tapahtuu jos ylikuormitan CCT-valaisimen?
Ylikuumeneminen ja rikkoutuminen
Yhteenveto
- CCT-valaisimet tarjoavat säädettävyyttä ja tarkkaa värintoistoa.
- Valasimen avautumiskulma vaikuttaa Luxeihin, vaikka lumenit ovat samat.
- Hyvin suunniteltu valaistus tarjoaa aina parhaan ratkaisun kotiin, toimistoon ja julkitiloihin.
LedStoren asiakaspalvelu auttaa aina kysymyksissä ja vastaa hankaliinkin teknisiin haasteisiin!
