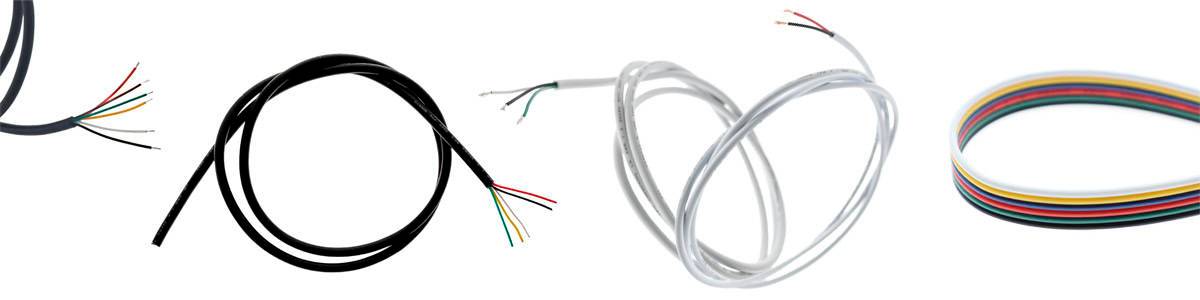

LED valaisimien kaapelointi on yksi valaistusjärjestelmän tärkeimmistä, mutta usein vähiten huomioiduista osa-alueista. Oikein valitut ja asennetut kaapelit varmistavat, että valot toimivat häiriöttömästi, ohjaus pelaa kuten pitääkin ja valaistus pysyy turvallisena.
Tässä artikkelissa käymme läpi, millaisia kaapeleita LED valaistuksessa tarvitaan eri järjestelmissä – DALI, Zigbee, Triac ja muut ohjaustavat – sekä miten valaisimien ominaisuudet ja muuntajatyypit vaikuttavat johdotukseen. Lopussa saat myös käytännön vinkit turvalliseen ja tehokkaaseen asennukseen.
Kotiautomaatio ja ohjausjärjestelmät
DALI-kaapelointi
DALI (Digital Addressable Lighting Interface) on ammattimainen, kaksisuuntainen valaistuksen ohjausjärjestelmä. Se käyttää omaa ohjausväyläänsä, joka voidaan kuljettaa samassa kaapelissa kuin syöttöjännite – kunhan kaapelointi on tehty DALI-standardin mukaisesti.
- Tyypillisesti DALI-ohjauksessa käytetään 5x1,5 mm² kaapelia tai vastaavaa kaapelia.
- Ohjauslinjan pituus saa olla jopa 300 metriä, kun kokonaisresistanssi pysyy alle 2 ohmia.
- DALI-linja voi yhdistää useita valaisimia ja ohjaimia samaan väylään.
Keskitetty DALI-ryhmämuuntaja helpottaa asennuksia isoissa kohteissa. Muista, että yksi DALI master pystyy käsitteleemään tyypillisesti 64 laitetta. Säästät osoitteita käyttämällä ryhmämuuntajia.
Katso DALI-tuotteet
Zigbee ja muut langattomat järjestelmät
Zigbee, WiFi ja Bluetooth Mesh mahdollistavat langattoman ohjauksen, mutta kaapelointi tarvitaan silti sähkönsyöttöön. Ohjaussignaalit kulkevat langattomasti, mutta LED valaisimille menee edelleen tasajännitekaapeli muuntajalta. Et siis tarvitse kytkimille kaapeleita!
- Vältä pitkiä (+15m) johtovälejä, jotta jännitehäviö pysyy pienenä muuntajalta
- Käytä suojattua kaapelia, jos kaapelit kulkevat muiden sähköjohtojen rinnalla.
- Suosittelemme ryhmämuuntajia (yleensä 24V), hallinnan selkeyttämiseksi.

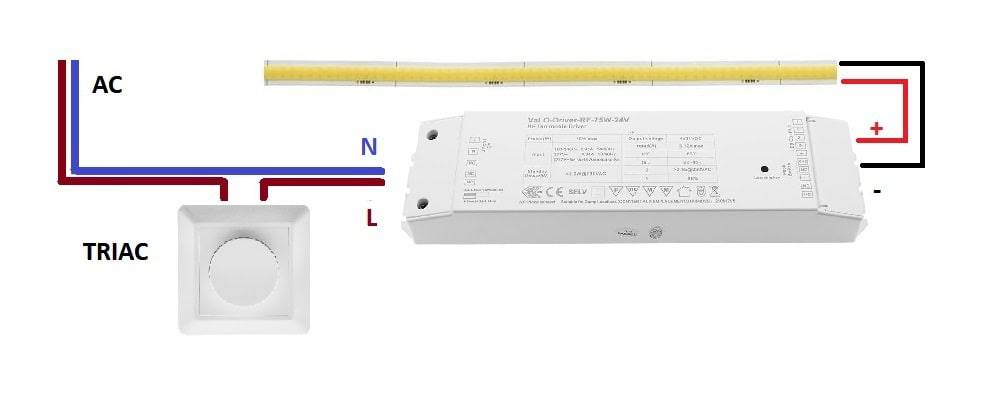

Triac-himmennys (230V)
Triac-himmennys on perinteinen ja yksinkertainen tapa ohjata LED valaisimia suoraan 230V-verkosta. Kaapelointi on tavallisesti samanlainen kuin tavallisilla halogeeneilla.
- Käytetään tyypillisesti 3-johtimista kaapelia (L, N, Maa), vaikka lähes kaikki laadukkaat muuntajat ovat Class 2 (kaksoiseristettyjä) eivätkä tarvitse maata.
- Himmennettävä LED tarvitsee Triac-yhteensopivan muuntajan.
- Tyypillisesti käytetään MMJ johdinta, esim. 3x1,5 mm².
Valaisimien ominaisuudet ja kaapelointi
Valaisimen tekniset ominaisuudet määrittelevät, kuinka monta johdinta kaapelissa tarvitaan. Tämä on tärkeää erityisesti silloin, kun valaisimia ohjataan eri sävyillä tai väreillä. Kaapelointi kannattaa huomioida jo ennen, kun valaisimille vedetään johdot, jotta ei jouduta korjailemaan jälkeenpäin.
Nyt puhutaan siis kaapelista, joka tulee muuntajan ja valaisimen/valaisimien välille.

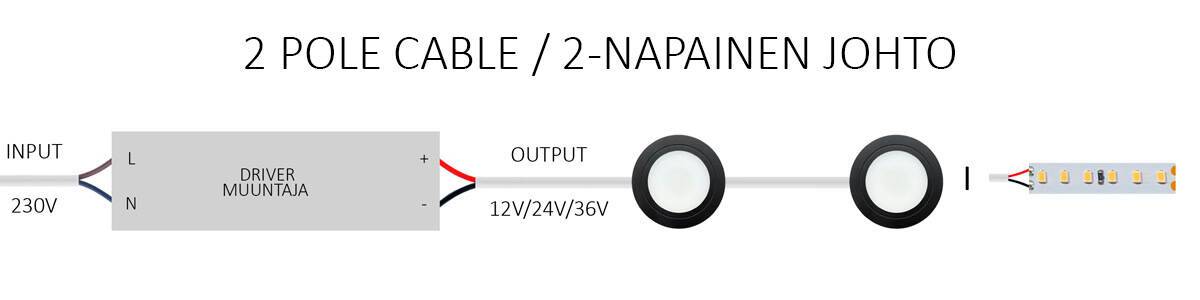

Yksiväristen LED valojen kaapelointi
Yksiväriset LED valaisimet käyttävät 2-napaista johtoa: positiivinen (+) ja negatiivinen (–). Asennetaan siis kuten yllä olevassa TRIAC kuvassa.
- Kytkentä: + punainen (yleensä), - musta (yleensä)
- Käytä 2x0,5 mm² -kaapelia lyhyissä (max 15m) vedoissa, pidemmissä 2x0,75 mm² tai paksumpi.
CCT LED valojen kaapelointi (säädettävä värilämpötila)
CCT (Correlated Color Temperature) -valaisimissa on lämmin ja kylmä valkoinen LED elementti, joita ohjataan erikseen. Tämä vaatii 2-3- napaisen kaapelin.
2 johtiminen CCT valaisin toimii siten että positiivinen ja negatiivinen vaihtavat polarisaatiota 1000 krt sekunnissa, joten se ei näy silmälle. Näin muutamme lämpötilaa ja kirkkautta.
- Kytkentä: - CW (kylmä valkoinen), + WW (lämmin valkoinen).
- Käytä 2x0,5 mm² -kaapelia lyhyissä (max 15m) vedoissa, pidemmissä 2x0,75 mm² tai paksumpi.

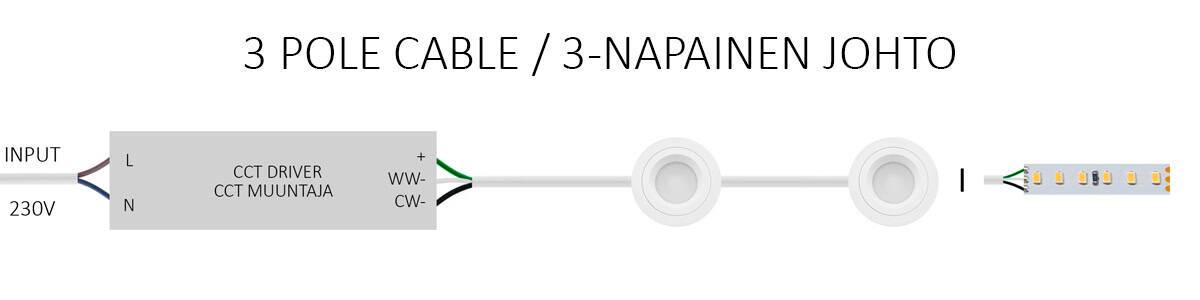

3 johtiminen (yleisin) CCT valaisin toimii siten että positiivinen (+) on jaettu, mutta kylmän ja lämpimän johtimen välistä jännitteitä muutetaan siten, että kokonaisjännite pysyy samana. Puolivälissä siis jännite ei saa tuplaantua (täysi teho yhtäaikaa kylmään ja lämpimään), joka rikkoisi valaisimien.
- Kytkentä: + (yhteinen), CW (kylmä valkoinen), WW (lämmin valkoinen).
- Käytä 3x0,5 mm² -kaapelia lyhyissä (max 15m) vedoissa, pidemmissä 3x0,75 mm².
RGB ja RGBW-valaisimet

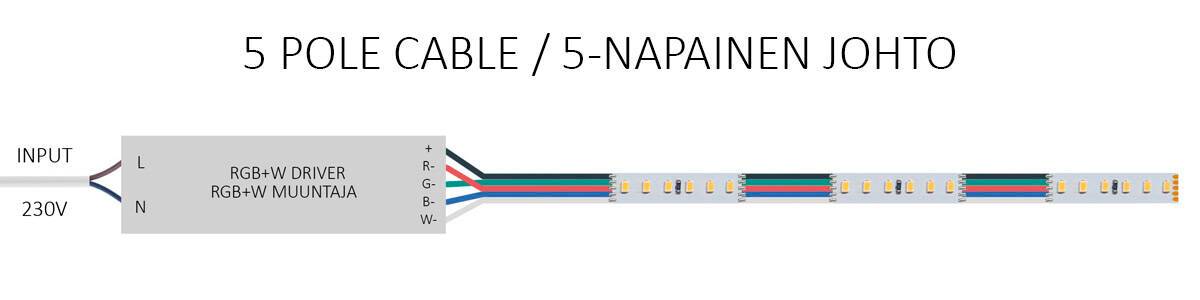

RGB-valaisimissa jokainen väri (punainen, vihreä, sininen) tarvitsee oman johtimen ja yhteisen positiivisen. Kaapelointi tehdään 4-napaisella johdolla. RGBW lisää neljännen kanavan valkoiselle LEDille ja sen kaapelointi tehdään 5-napaisella johdolla.
- Kytkentä: + (yhteinen), RGB = 4 johdinta, (R, G, B, +)
- Kytkentä: + (yhteinen) RGBW = 5 johdinta (R, G, B, W, +)
- Käytä 4/5x0,0,32 mm² -kaapelia lyhyissä (max 10m) vedoissa, pidemmissä 4/5x0,5 mm².

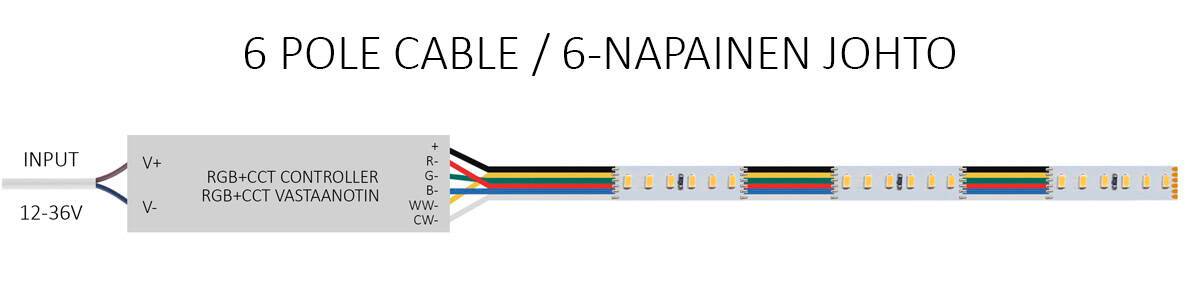

RGB+CCT-järjestelmät
RGB+CCT yhdistää värivalot ja säädettävän valkoisen samaan valaisimeen. Tämä tarkoittaa, että kaapelointi tehdään 6-napaisella johdolla. Lisäksi RGB+CCT led nauhaa ohjataan muuntajan ja led nauhan väliin asennettavalla vastaanottimella. Eli tarvitset erikseen perusmuuntajan ja sen lisäksi järjestelmääsi sopivan vastaanottimen.
- Kytkentä RGB, lämmin ja kylmä = 6 johdinta (R, G, B, lämmin, kylmä, +)
- Käytä aina laadukasta, pehmeäkuorista kaksoiseristettyä LED-kaapelia.
- Tarkista, että ohjain ja valaisin tukevat samaa johtokarttaa.
Tutustu LedStoren kaapelivalikoimaan.
Tutustu LedStoren erilaisiin välikaapeliratkaisuihin.
Kaapelointi omilla muuntajilla vs. ryhmämuuntajilla
Omilla muuntajilla varustetut valaisimet
Valaisimille voidaan valita kullekin oma muuntaja. Tämä on helppo ja nopea ratkaisu esimerkiksi saneerauskohteissa, joissa ei haluta keskitettyjä ohjauksia tai ei haluta/pystytä tekemään huoltoluukkua ryhmämuuntajalle.
- Jokaiselle valaisimelle tulee oma 230V syöttö.
- Muuntaja voidaan piilottaa kattorakenteisiin tai valaisimen taakse samasta aukosta
- Vähemmän suunnittelua, mutta enemmän liitoksia.
- Triac-muuntajilla värivalinta vivusta, asennusvaiheessa (himmennys, ei portaatonta CCT säätöä asennuksen jälkeen).
- DALI / Zigbee jokaisella valaisimella oma osoite (työläs ratkaisu, mutta mahdollistaa portaattoman CCT säädön asennuksen jälkeenkin).
Ryhmämuuntajat ja keskitetyt ratkaisut
Ryhmämuuntajalla varustettu järjestelmä tarkoittaa, että yksi tehokas muuntaja syöttää useita valaisimia. Tämä vähentää lämmönlähteitä ja helpottaa huoltoa, sekä varmistaa, että kaikki valaisimet tottelevat ryhmänä himmennystä ja valon värilämpötilan säätöä.
- 24V-järjestelmissä kaapelin paksuudella on suuri merkitys: liian ohut kaapeli aiheuttaa jännitehäviöitä. esim. 0,5 mm² max, 10/15 metriin
- Pidä kokonaiskaapelipituus muuntajalta valaisimille alle 15 m tai kasvata poikkipintaa.
- Asenna muuntaja helposti saavutettavaan paikkaan, esim. huoltoluukkuun ,kaappien päälle, sähkökaappiin.
Käytännön vinkit ja asennussuositukset
- Valitse oikea poikkipinta: Alle 10m: 0,5mm² / 5–15 m: 0,75-1,5 mm² / Yli 15 m: 2,5 mm²+
- Huomioi jännite: 12V-järjestelmissä jännitehäviö on suurempi kuin 24V järjestelmissä.
- Sijoita ohjaimet ja muuntajat järkevästi: Helposti huollettavaksi, mutta piiloon.
- Käytä laadukkaita liittimiä ja teippejä: Kestää aikaa ja lämpöä.
- Dokumentoi asennus: Merkitse muuntajat, kaapelivedot ja ohjaimet huoltoa varten.
Yhteenveto
| Valaisintyyppi | Kaapeleiden määrä | Tyypillinen jännite | Ohjaustapa |
|---|---|---|---|
| Yksivärinen | 2 | 12/24V | ON/OFF tai himmennys |
| CCT | 2/3 | 12/24V | Värilämpötilansäätö |
| RGB | 4 | 12/24V | Väriohjaus |
| RGBW | 5 | 12/24V | Väriohjaus + valkoinen |
| RGB+CCT | 6 | 12/24V | Täysi värien ja värilämpötilansäätö |
Yhteenveto
Oikeanlainen led valaisimien kaapelointi varmistaa, että valaistus toimii juuri kuten suunniteltu – himmenee pehmeästi, vaihtaa värejä täsmällisesti ja kestää vuosia ilman ongelmia. Ajoissa mietitty valaistus- ja sähkösuunnittelu välttää asennusvaiheen ongelmat.
