Alaslasku voidaan tehdä huoneen keskelle, reunoille tai vain osaan huonetta. Upotettavat valaisimet tai epäsuora valaistus vaativat yleensä jonkunlaisen alaslaskun ja siihen tarvitaan timpurille rakennekuvat. Suosittelemme rakentamaan alaslaskun vasta, kun valaisimet on valittu, jotta alaslaskusta tulee tarpeeksi syvä valituille mallille. Tästä artikkelista löydät rakennekuvat erilaisille ratkaisuille.
Valaisimien vaatima tila alaslaskussa
LED spoteilla toteutettu valaistus vaatii tyypillisesti noin 50 mm -100 mm upotussyvyyttä, kun taas paneelimalliset valaisimet mahtuvat useimmiten noin 22 mm- 35 mm upotussyvyyteen. Epäsuoran valaistuksen luominen led nauhalla vaatii noin 50 mm- 300 mm alaslaskun, jotta led nauhan valo ehtii avautumaan kunnolla ennen katon pintaa.
LED spotit ja paneelit vaativat siis aina upotustilaa katon sisältä. LED valojen tyypilliset käyntilämpötilat ovat 50-80 asteen välillä, joten valaisimet voidaan asentaa suoraan puuta tai kipsiä vasten. Mikäli vastassa on höyrynsulkumuovi, suosittelemme teippaamaan sen alumiiniteipillä valaisimen ja muuntajan kohdalta. Tämä siksi että jo 50 asteen lämpötila alkaa haurastuttamaan muovia ja sinne syntyy ilmavuoto ajan kanssa.
Valaisimien muuntajat vaativat asennustilaa, mutta niitä ei ole pakko sijoittaa saman huoneen kattoon. Muuntajat voi sijoittaa esimerkiksi tilassa sijaitsevaan kalustukseen tai viereisen tilan puolelle. Muuntajiin tulee olla mahdollista päästä helposti käsiksi ilman rakenteiden purkamista.
LED paneelien vaatima upotustila
LED paneelit ovat rakenteeltaan hyvin ohuita, joten ne mahtuvan rakenteeltaan erittäin mataliin tiloihin. Paneelin runko itsessään on vain 11 mm paksu, joten paneelin kohdalta normaalia 13 mm kipsiä käytettäessä ei tarvitse koolauksia poistaa. Paneeli vain käännetään siten, että jouset menevät koolausten välistä levyn päälle.

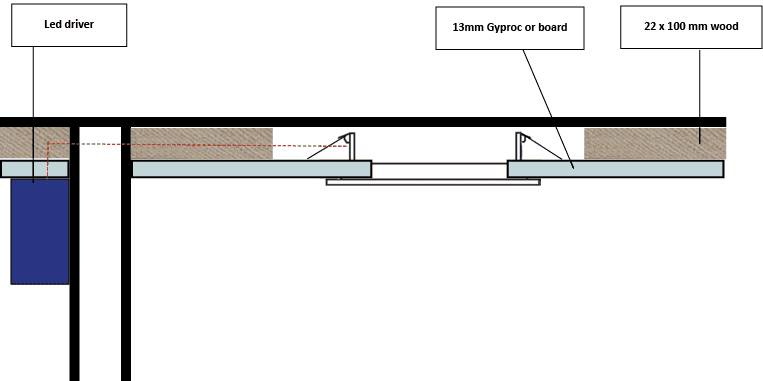

Matalin tila johon LED paneelit voidaan siis upottaa on 22mm koolaus + 13mm kipsilevy. Tälläisessä tilanteessa valaisimien muuntaja(t) tulee sijoittaa huoneessa katon alapuolelle tai viereiseen huoneeseen.

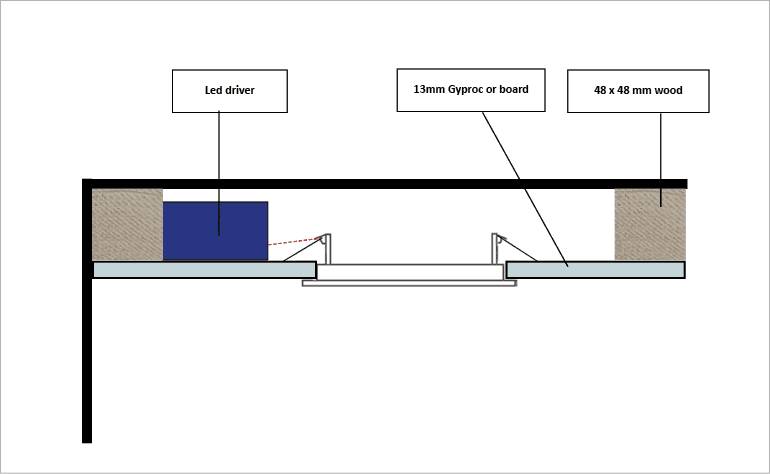

Joissain pienempitehoisissa paneeleissa (esim. plafond120 6W ) on vain 19mm paksu muuntaja, joten se voidaan myös sijoittaa samaan koolaukseen. Suositeltava koolaus on kuitenkin 48 x 48 mm koolaus, joka mahdollistaa kaikkien muuntajien asentamisen samaan kattorakenteeseen (kuva alla).
LED spottien vaatima upotustila

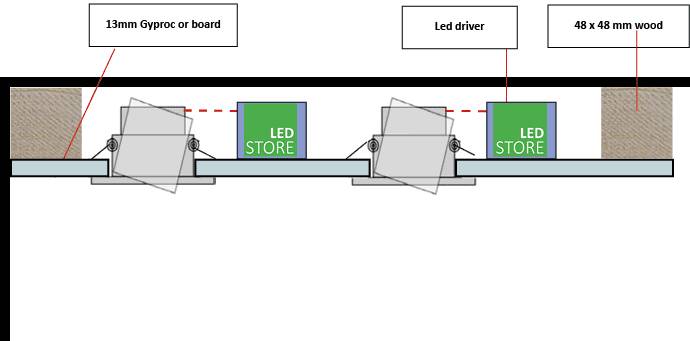

LED spotit vaativat tyypillisesti 48 x 48 mm koolauksen. 90% LedStoren malliston spoteista mahtuu rakenteisiin, joiden kokonaiskorkeus on 62 mm. Valaisimien oma muuntaja mahtuu myös samaan koolaukseen valaisimen asennusaukosta (kuva alla). Mallistossa on myös esimerkiksi SLIM Spot, joka on vain 32 mm kokonaiskorkeudeltaan, joten se mahtuu myös 22 mm koolaukseen!

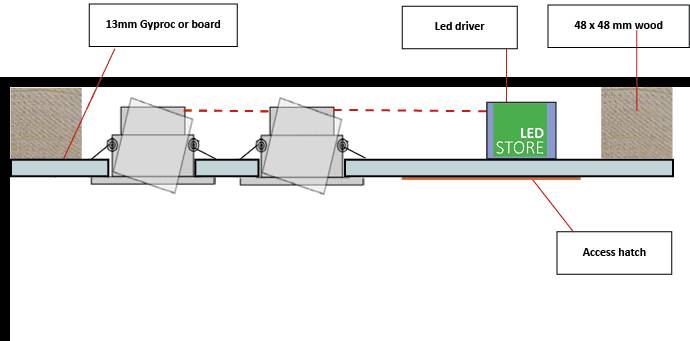

LED spotit voidaan asentaa myös ryhmämuuntajalla. Tällöin muuntajan koko on selkeästi suurempi, joten se ei mahdu valaisimen aukosta, vaan vaatii huoltoluukun (kuva alla). Ryhmämuuntajalta lähtee vain yksi johto joka kulkee valaisimelta toiselle. Yleensä Zigbee / RF / Dali asennukset tehdään ryhmämuuntajalla.
Epäsuoran valaistuksen vaatima tila alaslaskussa
Epäsuora valaistus vaatii aina jotain alaslaskurakenteita, joihin LED nauhat ja profiilit piilotetaan muuntajineen. Seuraavassa on suosituimpia alaslaskurakenteita, joita käytetään eri tiloissa.

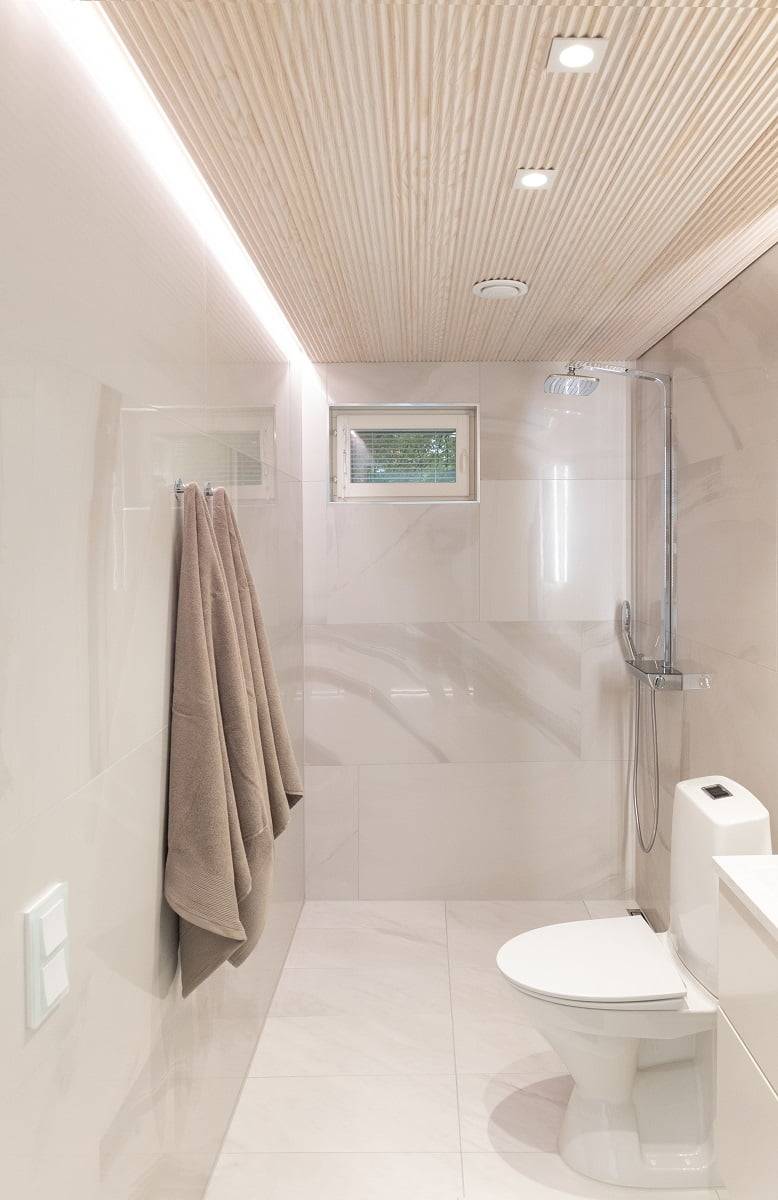

Yleisin alaslaskurakenne epäsuoralle valolle

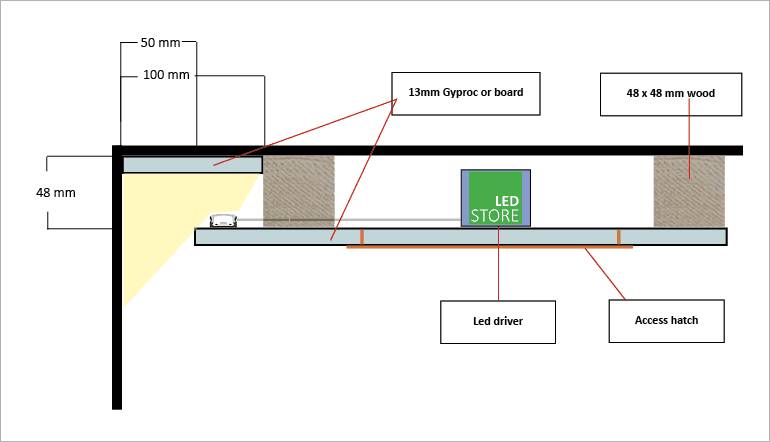

Tyypillisin rakenne syntyy huomaamatta, kun reunimmainen koolauspuu jätetään seinästä irti. Suomessa talonrakentajat käyttävät yleisimmin 48 x 48 mm koolausta, joten siirtämällä sen saman verran irti seinästä, syntyy luonteva syvennys. Pohjalle laitetaan yleensä samaa materiaalia, kuin katon levy/paneeli. Muuntaja viedään koolauksen sisälle huoltoluukkuun. Led profiili kiinnitetään kattoa vasten omilla kannakkeillaan.
Valo tulee seinää pitkin suoraan tilaan ja seinän materiaali vaikuttaa heijastuvuuteen ja miten hyvin valo leviää huoneeseen. Valkoiseksi maalattu seinä tuo valosta 70% tilaan (kuva alla).

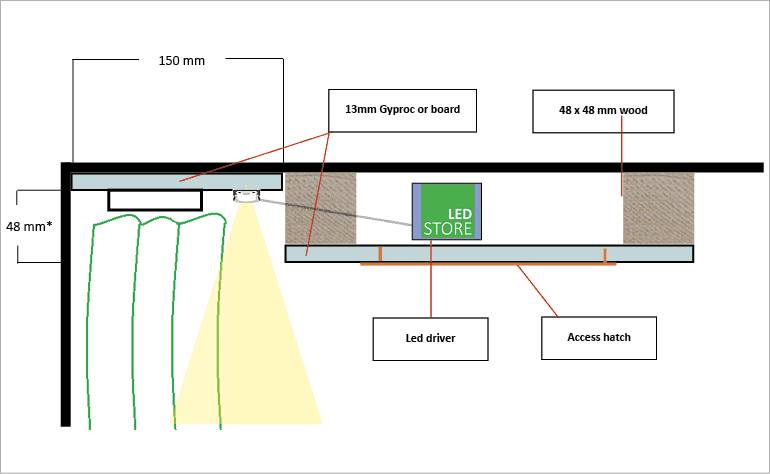

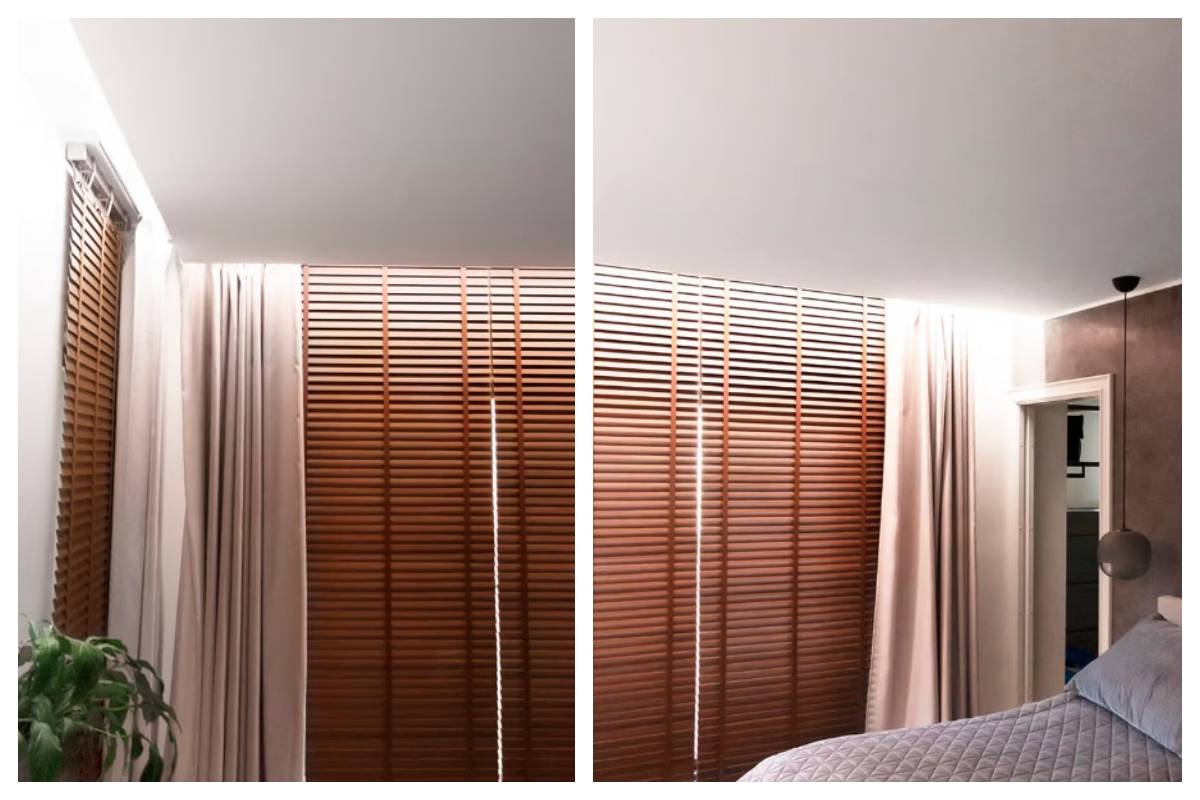

Yleisin alaslaskurakenne epäsuoralle valolle ja verholle
Edelliseen rakenteeseen ainoa muutos on, että jätetään myös verhoille tilaa. Yksikerroksinen verho vaatii tyypillisesti n. 100 mm tilaa. Valo jätetään huoneen puolelle, jotta valoa tulee myös verhojen ollessa kiinni (kuva alla).
Riippuen verhokiskojen mallista ja korkeudesta, ehdotettu 48 mm* koolaus on ehdoton minimi. Suosittelemme mieluusti käyttämään 100 mm tai jopa suurempaa koolausta, jotta upotuksen pohja ei näkyisi 150 mm levyisestä aukosta.
Joskus harvoin halutaan jättää valo verhon ulkopuolelle valaisemaan lasia ja luomaan vastavalo, joka vaikeuttaa ulkoa sisälle näkemistä.

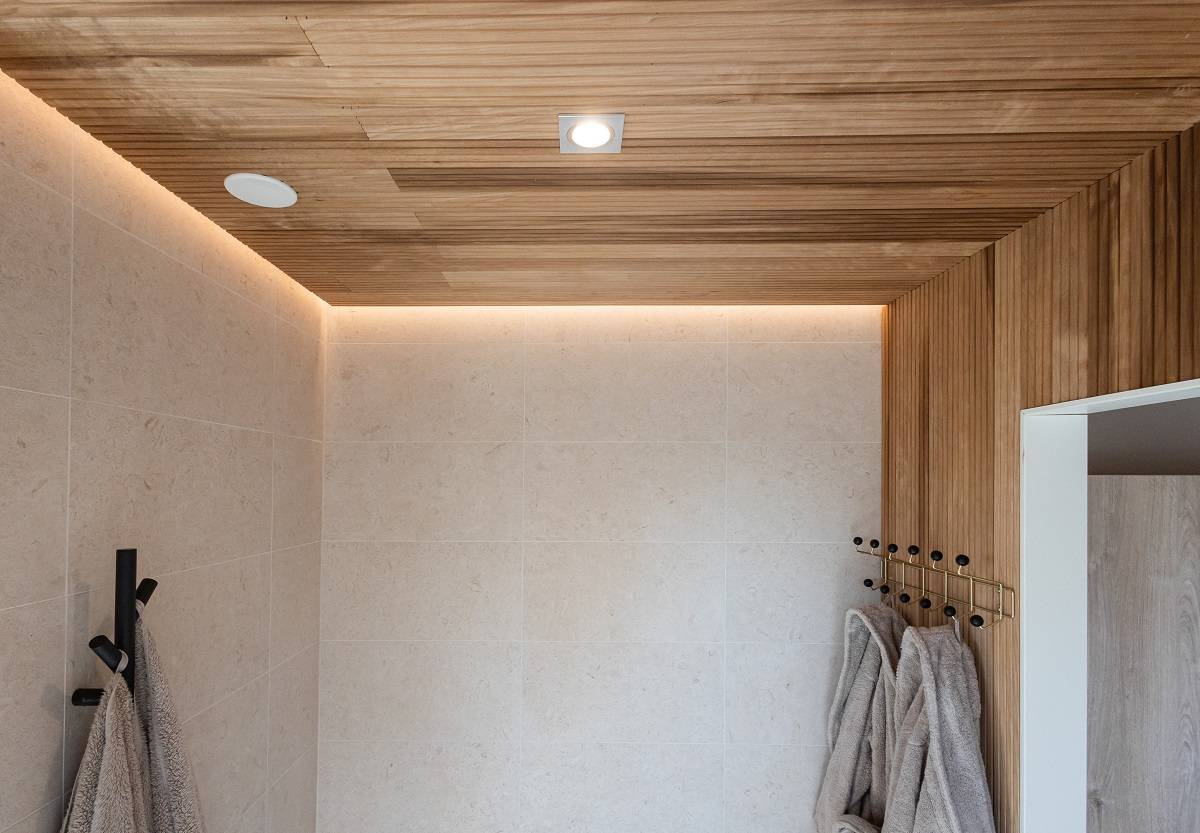

Yleisin alaslaskurakenne epäsuoralle valolle
Toinen vaihtoehto on tehdä hylly samalla rakenteella, jättämällä koolauspuu vielä enemmän irti seinästä. Tämän ratkaisun ero on siinä, että valo on kokonaan piilossa. Tällaisessa rakenteessa tulee muistaa, että valo tulee ulos puhtaasti heijastusten kautta ja materiaalit vaikuttavat hyvin voimakkaasti valon ulostuloon. Valkoiset pinnat tuovat n. 50% valosta ulos tilaan (kuva alla).
Muuntaja on tyypillisesti huoltoluukussa. LED profiili voi olla myös kulma malli (45 astetta) tai suora, joka asennetaan 90 astetta kyljelleen. Näillä voidaan parantaa hieman valon ulostuloa, pitäen sen silti piilossa.

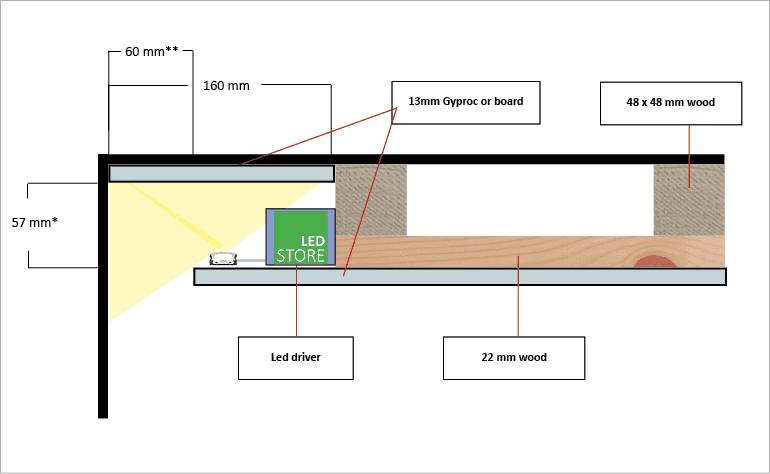

Epäsuora valo jossa LED ja muuntaja hyllyllä
Hyvä vaihtoehto on sijoittaa myös muuntaja samalle hyllylle LED profiilin kanssa. Paneelit ja kipsilevyt kantavat helposti pidemmänkin ylityksen. Koska myös muuntajien tulee mahtua taittumaan aukosta, suosittelemme, että aukko olisi vähintään 60 mm leveä** ja korkeutta on vähintään 57 mm*. Tämä saadaan ristiin koolaamalla 22 mm laudalla tai käyttämällä esim. 70x35 mm koolauspuuta.
Tässä on valon avautumiselle ja profiilien valinnalle samat säännöt, kuin edellisessä.

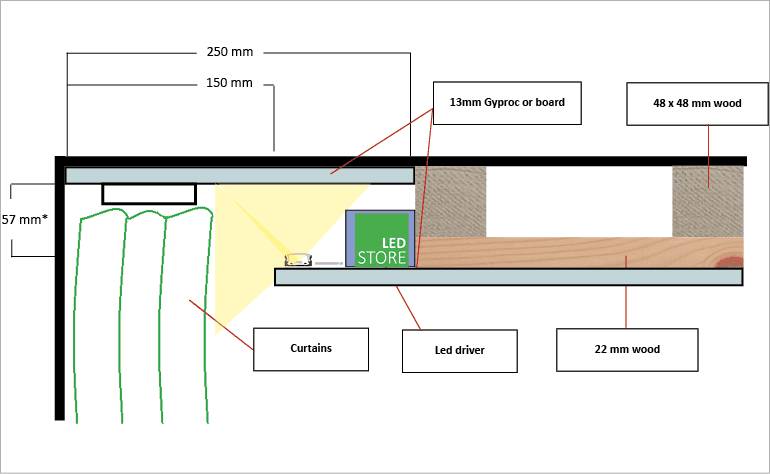

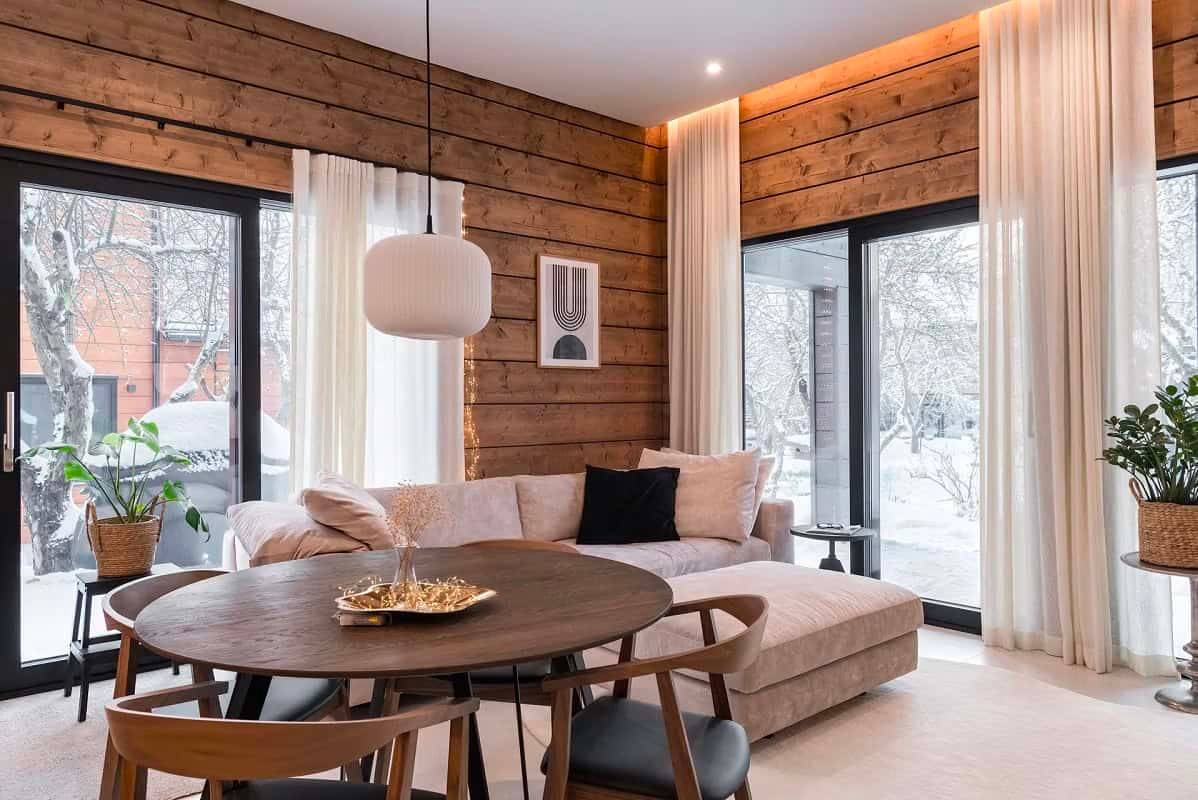

Epäsuora valo jossa LED ja muuntaja hyllyllä, sekä tilaa verholle
Taas jätetään tilaa myös verhoille. Yksikerroksinen verho vaatii tyypillisesti n. 100 mm tilaa. Valo jätetään huoneen puolelle, jotta valoa tulee myös verhojen ollessa kiinni.
On hyvä huomata että riippuen verhokirskojen mallista ja korkeudesta, ehdotetttu 57 mm koolaus on pieni ja suosittelemmekin mieluusti käyttämään 100 mm tai jopa enemmän. Tämä siksi että aukon olessa jo 150 mm leveä, näkyy upotuksen pohja lähempänä seinää.

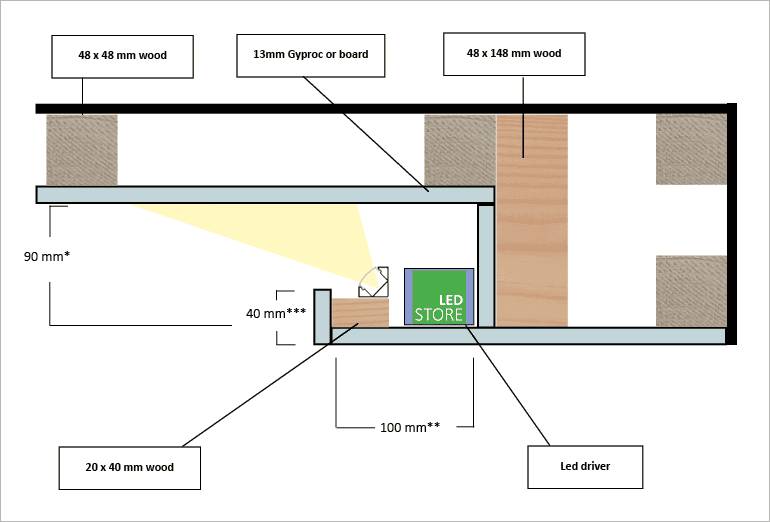

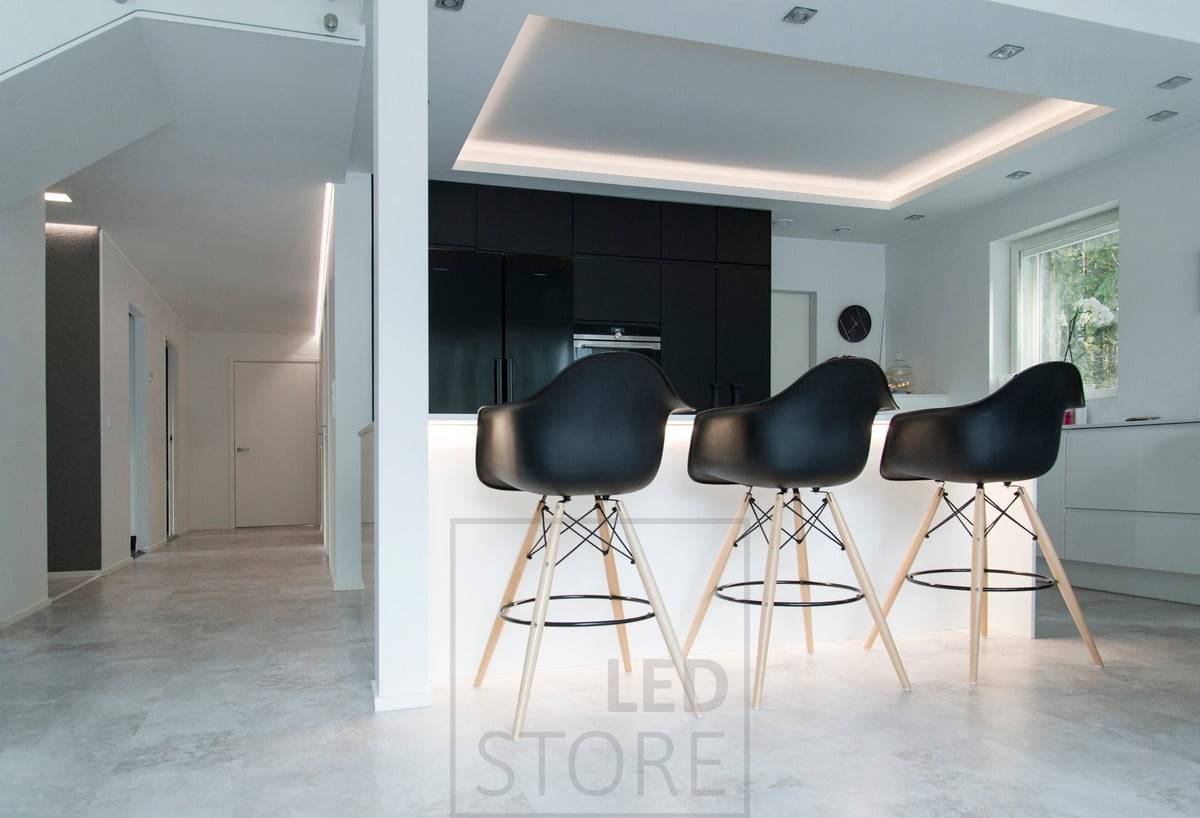

Epäsuora valo huoneen keskelle
Suosittu rakenne, jossa valo on yhdellä tai vaikka kaikilla seinillä kiertäen koko huoneen. Tässä ratkaisussa valaistaan huoneen keskialueen katto ja huone saadaan usein tuntumaan korkeammalta kuin se on.
Tätä ratkaisua voidaan käyttää myös kun tarvitaan alaslasku esimerkiksi IV tai muulle tekniikalle, mutta halutaan maksimoida huonekorkeus.
Keskialueen rakenne määräytyy riippuen onko kyse välipohjasta vai kattoristikoiden alle tulevasta rakenteesta. Esimerkissä on kyse betonikaton tai ristikoiden alle rakennettavasta kokonaisuudesta (kuva alla).
Huonekorkeus ja tekniikka vaikuttavat reunallisen alaslaskun rakenteeseen. Tällainen "tupla-alaslasku" kannattaa rakentaa erityisesti mikäli katon keskiosaan halutaan upotettavia valaisimia, kuten spotteja.

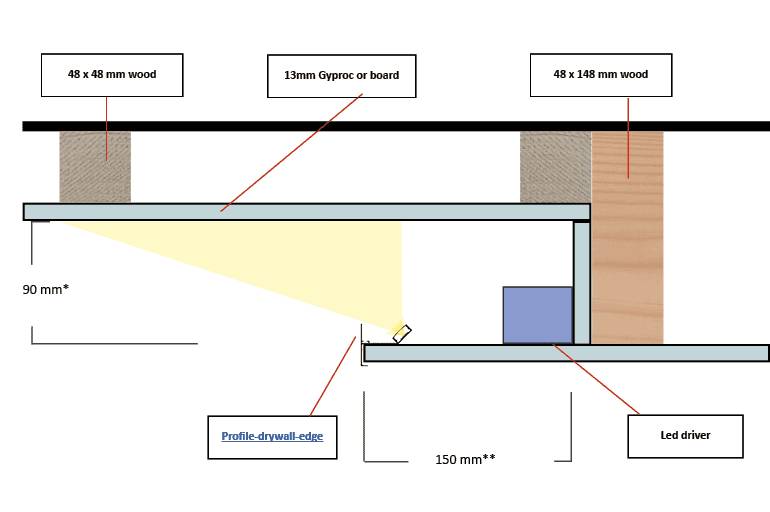

Minimi "otsa" alaslaskulle on 90 mm*, mutta suosittelemme 200 - 300 mm alaslaskua, jotta se olisi ilmavampi ja valo pääsee aukeamaan enemmän. Samalla se mahdollistaa etureunan tekemisen hieman korkeammaksi kuin 40 mm***, ja muuntaja jää varmasti katseilta piiloon. Muuntaja voidaan sijoittaa myös huoltoluukkuun alaslaskun sisälle tai hylly voi olla pidempi, jolloin muuntaja voi olla kauempana hyllyn reunasta.
Hyllyn etureunan tekemiseen on myös nopea keino, voit käyttää LedStoren EDGE - LED profiilia. Profiili vain painetaan 13mm kipsilevyn päähän ja se viimeistelee levyn reunan sekä suuntaa valon oikein. Alumiiniprofiilin etureuna on 30 mm korkea. Huomioi, että hyllyn tulisi olla tuolloin yli 100 mm pitkä, jotta muuntaja jää paremmin piiloon.
Lopuksi
Epäsuoria alaslaskurakenteita on lukuisia muitakin ja teemme niistä lisää rakennekuvia tähän artikkeliin. Seuraa tätä sivua ja pysyt ajan tasalla.
Löydat paljon kuvia toteutuksista meidän galleriastamme
