CCT led spottien ja paneelien todellinen teho mitattuna

Värilämpötilasäädettävä eli CCT valaistus on supersuosittua. Lähes jokaiseen suunnittelemaamme kotiin tulee muokattava valaistus ja tehonlaskennassa tulee vastaan epäselvyyttä. Tässä artikkelissa kerromme mikä on CCT led spottien ja paneelien todellinen teho mitattuna.

Miksi mitata CCT LED-valaisinten todellinen teho?

Usein valaisimen teho ilmoitetaan vain yhdellä värilämpötilalla (esimerkiksi "9W"), mutta CCT-valaisimissa on sekä lämmin että kylmä LED-piiri. Jos molemmat LED-piirit sytytetään yhtä aikaa ilman CCT muuntajaa, ottoteho voi olla jopa kaksinkertainen. Tällöin valaisin voi kuluttaa esimerkiksi 18W, vaikka pakkauksessa lukee 9W. CCT muuntaja jakaa lämpimän ja kylmän led piirin tehon siten, että se pysyy tasaisena.

Väärinkäytettynä 9W CCT-spotti onkin käytännössä 18W valaisin - tällöin sekä lämmin että kylmä LED olisivat päällä täydellä teholla samaan aikaan.

Tämä ei ole pelkästään teoreettinen riski – valaisimen elektroniikka voi vaurioitua liian suuresta virrasta, jos ohjain ei ole suunniteltu tähän käyttöön. CCT spoteissa ja paneeleissa ilmoitetaan siis valmiiksi oikea ottoteho.

---

CCT LED Spotit – Todelliset mittaustulokset

Alla taulukko neljästä suositusta CCT-spotista. Jokainen on mitattu kolmella eri värilämpötilalla. HUOM! Spottien R023, R033 ja SQ033 mittaukset on tehty opaali diffuuserilla. Diffuusori on poistettavissa, jolloin valon kokonaistuotto nousee +10-15% ja valokeila kapenee ja valo kantaa pidemmälle (Lux 1m päästä). Näissä kaikissa valaisimissa on ominaista, että valon lähde on syvennettynä. 023 spotissa on huurrettu lasilinssi jota ei voi poistaa. 023 mallissa valonlähde on pinnassa. Kaikki mittaukset on tehty Zigbee CCT ohjaimella.

Tuote	Värilämpötila	Teho (W)	Valoteho (lm)	CRI	R9	Lux 1m	Hyötysuhde (lm/W)
023	Warm white	9.3	577	97	99	750	62
	Neutral white	9.3	688	95	96	891	74
	Cold white	9.3	799	92	92	1032	85
R023	Warm white	9.1	481	98	99	196	53
	Neutral white	9.1	563	95	96	229	62
	Cold white	9.1	645	92	92	262	71
R033	Warm white	9.4	683	90	90	266	73
	Neutral white	9.4	744	91	91	289	80
	Cold white	9.4	804	91	92	311	86
SQ033	Warm white	9.1	558	90	90	207	61
	Neutral white	9.1	639	91	92	236	70
	Cold white	9.1	719	91	94	265	78

---

Mitä opimme led spottien tuloksista?

• Kaikki spotit pysyvät 9.1–9.4 W tehossa – eli ohjain on suunniteltu yhteen piiriin kerrallaan.
• Kylmä valo tuottaa jopa 40% enemmän valoa kuin lämmin, sillä sen hyötysuhde on parempi.
• Kaikki spotit saavuttavat CRI yli 90 – erinomainen valinta sisätiloihin ja väritarkkuuteen.

---

CCT LED Paneelit – Todelliset mittaustulokset

Alla näkyvät kaikkien testattujen paneelien mittaustulokset. Mukana on eri kokoja (ø120 → 300x300 mm) Kaikki mittaukset on tehty Zigbee CCT ohjaimella.

Tuote	Värilämpötila	Teho (W)	Valoteho (lm)	CCT (K)	CRI	R9	Lux 1m	Hyötysuhde (lm/W)	Valokeila (°)
Plafond ø120	Warm white	6.5	477	3235	98	99	155	74	124
	Neutral white	6.5	486	4236	98	94	158	75	124
	Cold white	6.5	495	5236	99	92	161	76	124
Plafond ø160	Warm white	9.6	796	2658	97	99	243	83	129
	Neutral white	9.6	871	4624	97	95	266	91	129
	Cold white	9.6	945	6589	97	90	289	99	129
Plafond ø200	Warm white	15.2	1282	2896	98	99	403	85	127
	Neutral white	15.4	1368	4192	98	99	430	90	127
	Cold white	15.6	1453	5488	98	98	456	95	127
Panel 300x300	Warm white	15.6	1355	2736	97	987	379	87	131
	Neutral white	15.6	1488	4617	97	98	405	96	131
	Cold white	15.6	1621	6498	97	98	431	104	131

---

Paneelit: Mitä data kertoo?

• CCT-paneeleissa tehonkulutus on selvästi yksittäisen LED-piirin mukainen, ei summattuna.
• Hyötysuhde on aavistuksen parempi kuin spoteilla.
• CRI pysyy lähes kaikissa arvoissa yli 97, mikä tekee niistä ihanteellisia työskentelyvalaistukseen.

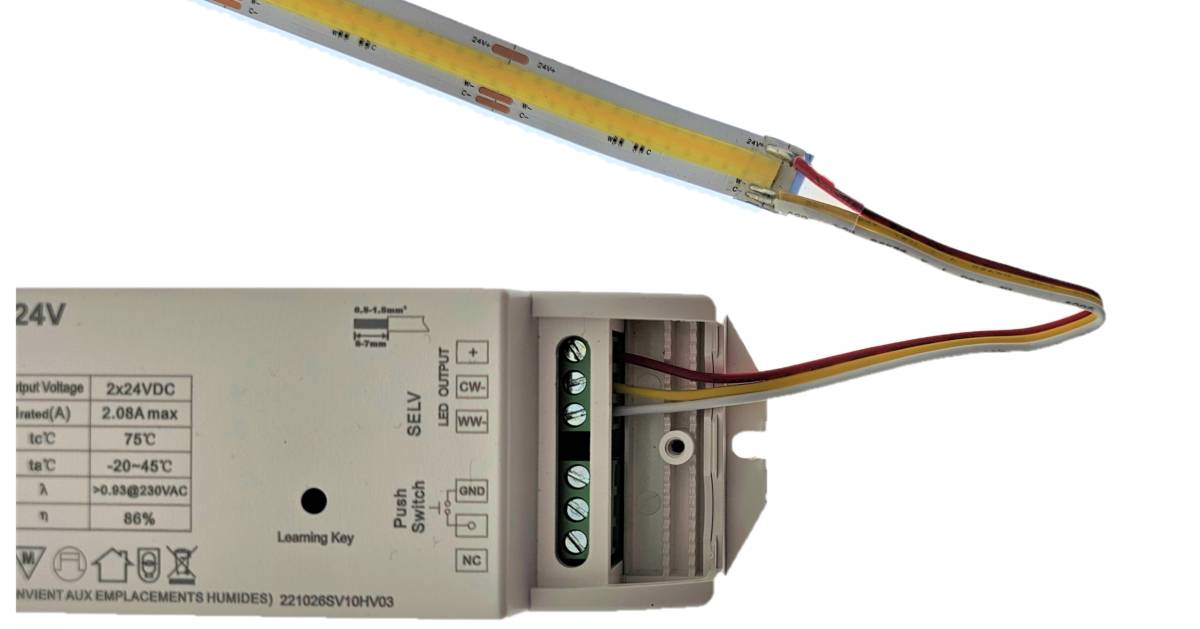

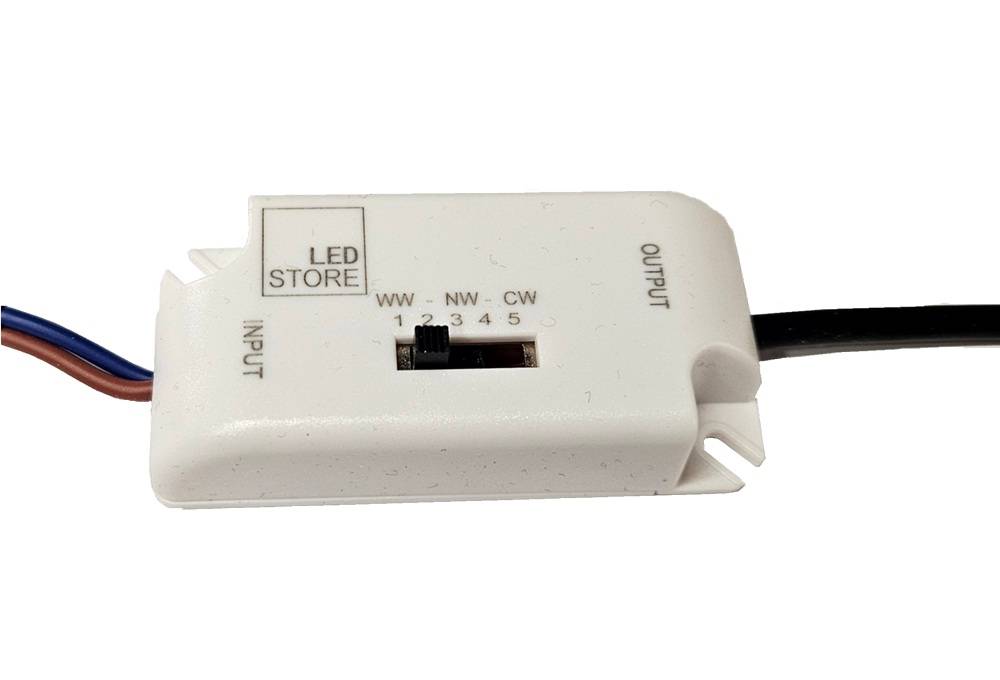

Puupaneloidussa tilassa puun sävyt, kuten myös lattian sävy muuttuvat reilusti riippuen minkä sävyisen valkoisen valon paneeleista säätää. Vaikka ohjain sallisi sen hetkellisesti, jatkuva 2x kuormitus johtaa komponenttien ylikuumenemiseen ja rikkoutumiseen. Älä siis koskaan kytke lämmintä ja kylmää samaan liittimeen vaan ohjauksen tulee tapahtua CCT ohjaukseen suunnitelluilla muuntajilla ja vastanottimilla. Kuvassa CCT Led valonauha, jonka kytkentä sama kuin CCT spottien tai CCT paneelien. Mikäli väri halutaan vakioida vain kerran, eikä haluta käyttää ohjauslaitteita, voidaan väliin asentaa liukukytkin, jolla sävy valitaan. CCT liukukytkin värilämpötilan asettamiseen asennusvaiheessa.

---

Usein kysytyt kysymykset (FAQ)

Miksi CCT-valaisimen teho ei ole tuplasti suurempi, vaikka siinä on kaksi LED-piiriä?

Koska ohjain jakaa piirien tehon – näin estetään ylikuormitus.

Onko kylmä valo aina tehokkaampaa kuin lämmin?

Kyllä, tyypillisesti kylmä valo (5000–6500K) tuottaa enemmän valoa samalla teholla (5-15%).

Voinko yhdistää kylmän ja lämpimän valon neutraaliksi?

Suoraan ET! Ainoastaan siihen tarkoitetulla ohjaimella joka rajoittaa virran led piirille. Muuten rikot led piirin ylikuormittamalla sen.

Miten mittasitte arvot?

Kaikki arvot mitattiin 1 metrin etäisyydeltä kalibroidulla fotometrillä.

Mikä valaisin sopii tarkkaan työvalaistukseen?

Valitse CRI >95 ja korkealla lux-arvolla – esimerkiksi 300x300 paneeli tai 023-spotti.

Mitä tapahtuu jos ylikuormitan CCT-valaisimen?

Ylikuumeneminen ja rikkoutuminen

---

Yhteenveto

• CCT-valaisimet tarjoavat säädettävyyttä ja tarkkaa värintoistoa.
• Valasimen avautumiskulma vaikuttaa Luxeihin, vaikka lumenit ovat samat.
• Hyvin suunniteltu valaistus tarjoaa aina parhaan ratkaisun kotiin, toimistoon ja julkitiloihin.

---
