Tässä artikkelissa käydään läpi profiilin vaikutus led nauhan valoon käytännössä. Kerromme kuinka led nauhan profiili - sen mitat ja valitun diffuusorin tyyppi - vaikuttavat lopputulokseen. Annamme vinkkejä siihen, kuinka valita oikean tyylinen profiili led nauhalle. Artikkelissa annetut valon kulmat ja valotiedot ovat suuntaa-antavia.
Miten LED nauhan profiili muuttaa valoa?
LED nauha tulee aina asentaa profiiliin, jotta lämpö johtuu pois led nauhalta. Tämä lisää led nauhan käyttöikää. Profiili suojaa led nauhaa myös kolhuilta, pölyltä ja rasvalta.
Suunnitelmissa tulee huomioida profiilin vaikutus led nauhan valoon. LED nauhan profiilin valinnalla on vaikutus mm. valon avautumiskulmaan, valon suuntaan, sekä valon kirkkauteen. Sama led nauha voi näyttää hyvinkin erilaiselta eri profiileissa. Profiilin suunnalla on myös vaikutus valoon; seinälle asennettu profiili suuntaa osan seinälle, tuoden lisävaloa heijastuksen kautta. Ja kun valo suuntautuu heijastavalle pinnalle, vaikuttaa heijastavan pinnan sävy ja kiiltoaste myös merkittävästi valon määrään.
Profiilin mittasuhteet vaikuttavat avautumiskulmaan. Mitä korkeammat ovat profiilin reunat suhteessa sisäleveyteen, sitä syvemmälle LED-nauha asettuu. Kapean ja korkean profiilin sisäseinät leikkaavat valoa, jonka vuoksi valokeila kapenee.
Diffuusori tyyppi vaikuttaa valon kirkkauteen, avautumiskulmaan, sekä ratkaisun ulkonäköön. Kirkas diffuusori päästää eniten valoa läpi, mutta saattaa aiheuttaa häikäisyä, jonka lisäksi led nauha on näkyvissä, mikä ei välttämättä ole visuaalisesti miellyttävää.

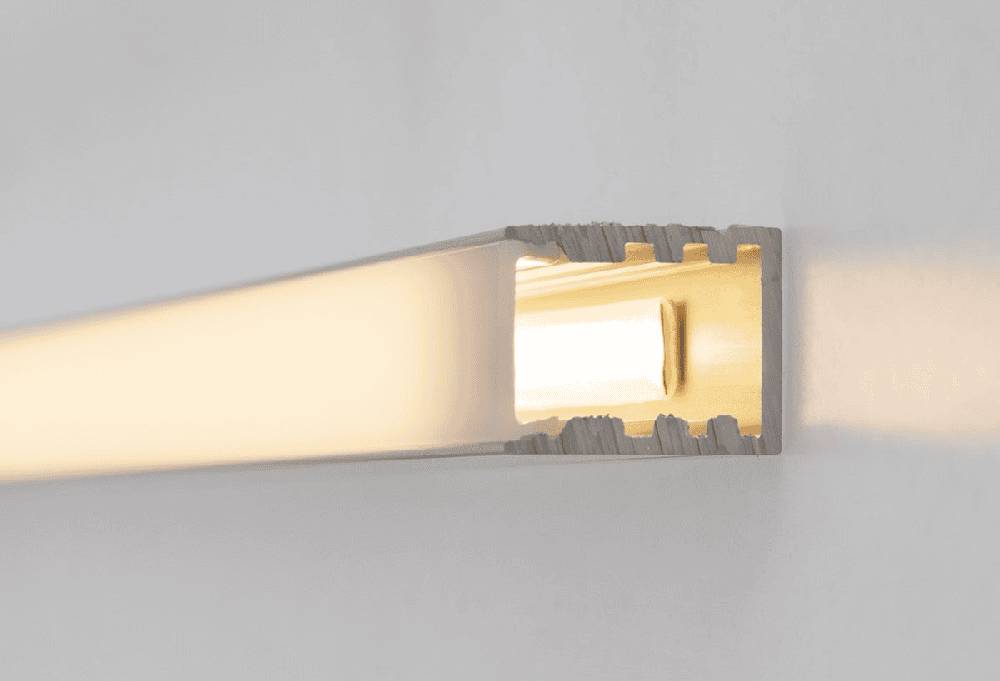

Profiilin mittasuhteet
LED nauhan profiili voi kaventaa tai muuttaa LED nauhan valonjakoa, koska profiilin sisäseinät estävät sivuille lähteviä säteitä. Avautumiskulma kertoo, kuinka laajasti valo leviää ulos profiilista.
Viitteellisenä mallina voidaan käyttää geometrista maksimiavautumiskulmaa. Tämä riippuu profiilin sisäleveyden ja seinämäkorkeuden keskinäisestä suhteesta. Geometrista peruslogiikkaa käytettäessä voidaan päätellä, että mitä korkeampi profiili on suhteessa leveyteensä, sen kapeampi avautumiskulma led nauhan valolle jää.
Profiilin eri diffuusorityypit
Profiilin diffuusorin pääasiallinen tarkoitus on suojata led nauhaa lialta ja pölyltä. LED nauhan profiili ei ole viimeistellyn näköinen ilman diffuusoria. Diffuusorin valinta vaikuttaa ulkonäön lisäksi ulos tulevan valon määrään (läpäisy) sekä mukavuuteen (häikäisy, pehmeys).
Kirkas diffuusori (clear)
- Plussat: korkea valon läpäisy (eniten valoa ulos), "terävämpi" valonjako (
- Miinukset: voi häikäistä, led nauha näkyy läpi
- Tyypillistä: Tekee terävämmät varjot, valon avautumiskulma seuraa LED-nauhan perusjakoa, mutta profiilin seinämät voivat kaventaa.

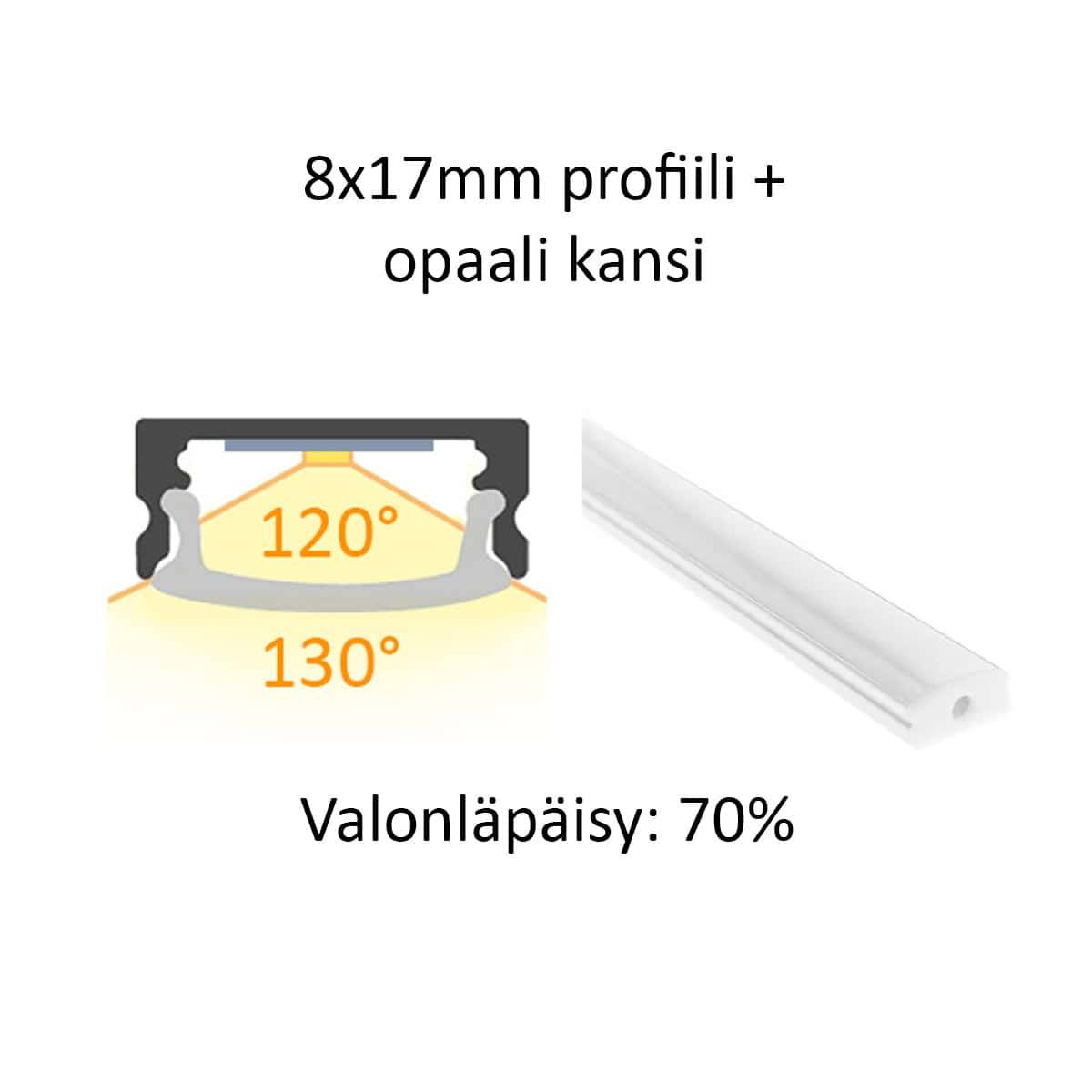

Opaali diffuusori (opal)
- Plussat: vähemmän häikäisyä, häivyttää led nauhan pistemäisyyttä
- Miinukset: pienempi valon läpäisy (diffuusori syö osan valotehosta)
- Tyypillistä: Pehmeä valo ei tee teräviä varjoja ja koetaan usein miellyttäväksi.

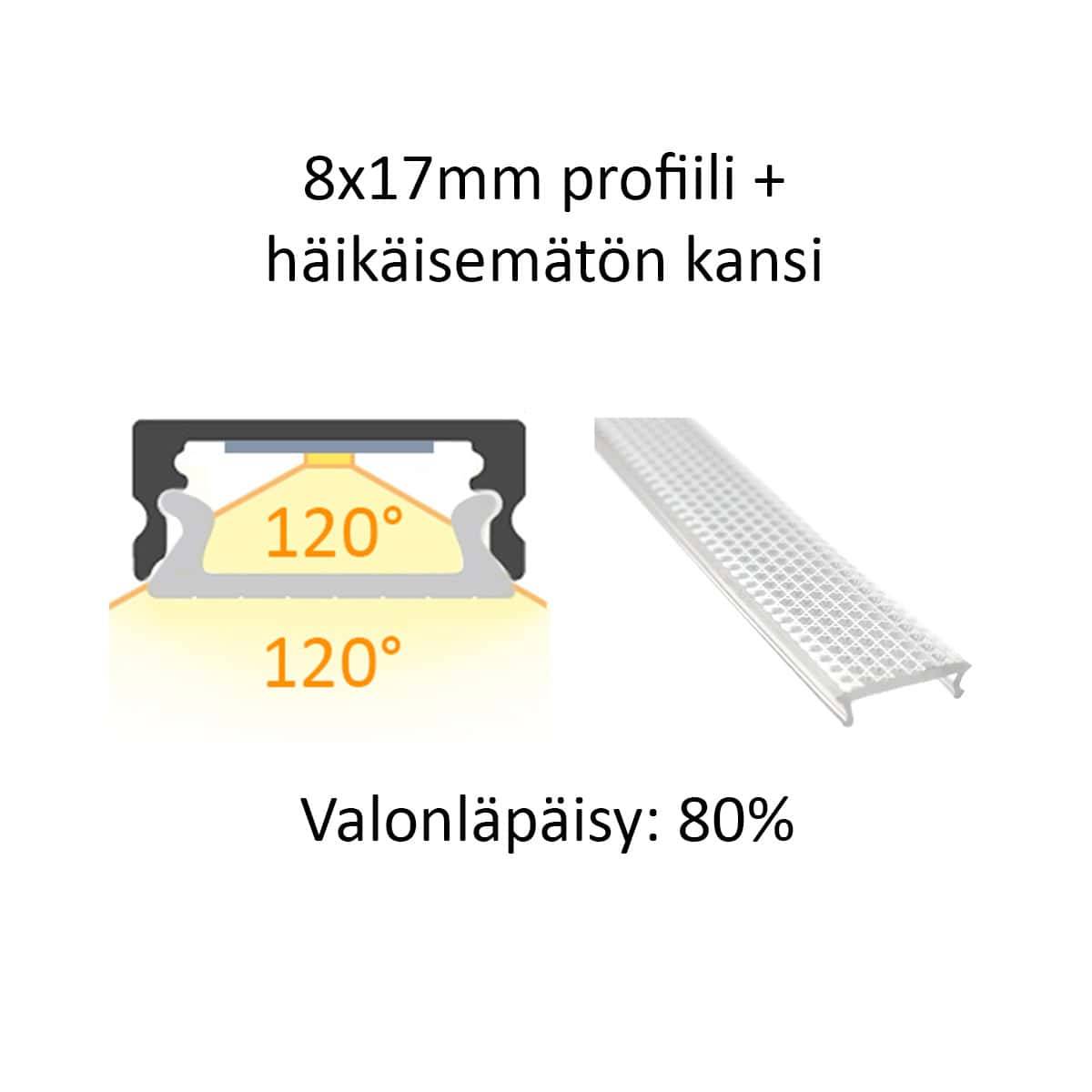

Prisma (mikroprisma)
- Plussat: häikäisyn hallinta (vähentää sivusäteilyn häiritsevyyttä), häivyttää led nauhan pistemäisyyttä
- Miinukset: voi vähentää valotehoa ja muokata valonjakoa (riippuu rakenteesta).
- Tyypillistä: Sopii kohteisiin, joissa valaisin on lähellä katsetta, kuten työpisteet. Suosituimmillaan julkisten tilojen työvalaistuksessa.

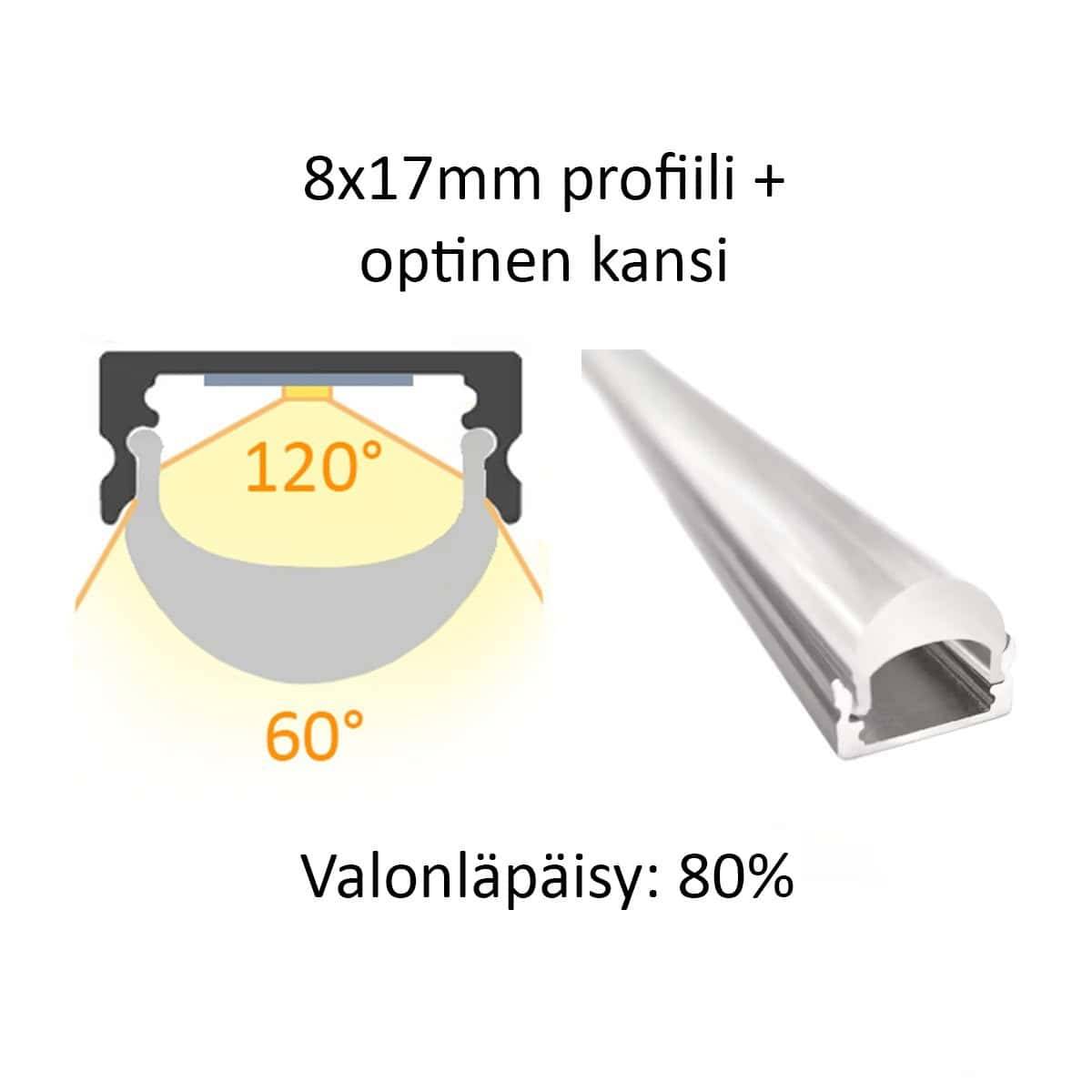

Optinen kansi (optical)
- Plussat: häikäisyn hallinta (vähentää sivusäteilyn häiritsevyyttä), voimakas suuntaus (valo kantaa pidemmälle). Eri kulma, eri korkuisilla profiileilla!
- Miinukset: led nauha näkyy läpi, seinän virheet korostuvat
- Tyypillistä: Sopii käytettäväksi korkeissa tiloissa, jolloin valoa saadaan tämän diffuusorin avulla tuotua pidemmälle.

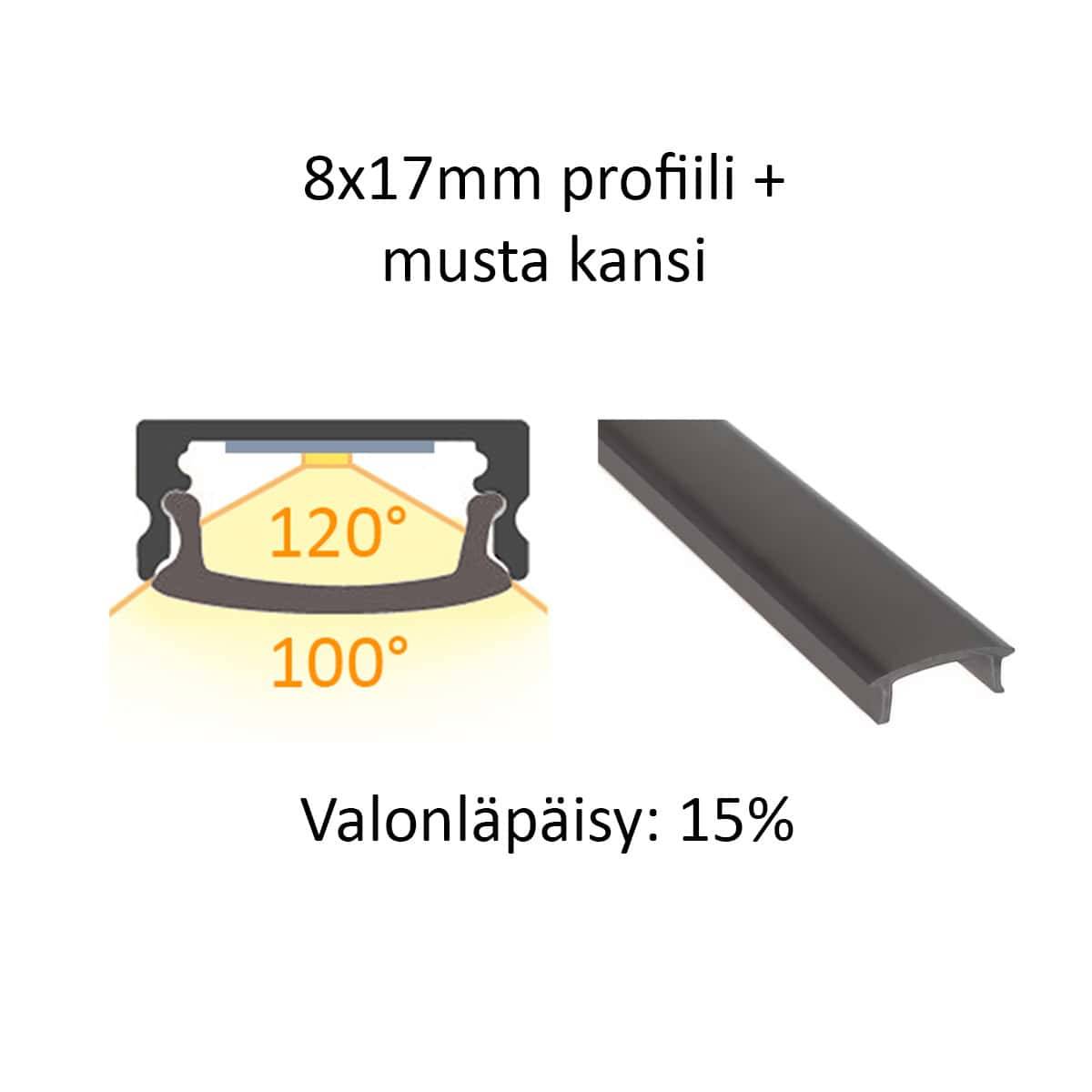

Musta kansi (black)
- Plussat: Näkymätön led profiili mustaa taustaa vasten kun valot ovat pois päältä
- Miinukset: led nauha näkyy läpi himmennettynä, syö valotasosta 85%!
- Tyypillistä: Sopii käytettäväksi mustaa taustaa vasten rimaseinissä, katoissa, tms. kun halutaan enemmän visuaalista vaikutusta, kuin valoa itsessään

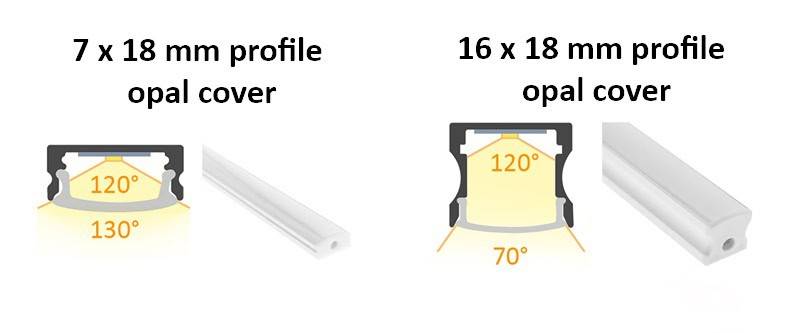

Profiilin korkeus ja diffuusori
Alla on havainne taulukko siitä, millainen profiilin vaikutus on led nauhan valon avautumiskulmalle. Tässä esimerkissä käytetty led nauhan profiili on 12 mm leveä ja sen seinämäkorkeus on joko 5 mm tai 15 mm.
| Profiilin korkeus | Valon tyyppi | Valon geometria profiilissa | Kirkas diffuusori (85-90%) | Opaali diffuusori (70-80%) | Prisma diffuusori (80-90%) | Optinen diffuusori (80-90%) |
|---|---|---|---|---|---|---|
| 5 mm | laajasti valaiseva | 100° | Valon kulma: 90-110° Häikäisy: keskitaso | Valon kulma: 95-115° Häikäisy: matala | Valon kulma: 90-105° Häikäisy: matala | Valon kulma: 60° Häikäisy: matala |
| 15 mm | keskitetysti valaiseva | 45° | Valon kulma: 40-55° Häikäisy: keskitaso | Valon kulma: 45-65° Häikäisy: matala | Valon kulma: 40-60° Häikäisy: erittäin matala | Valon kulma: 30° Häikäisy: erittäin matala |

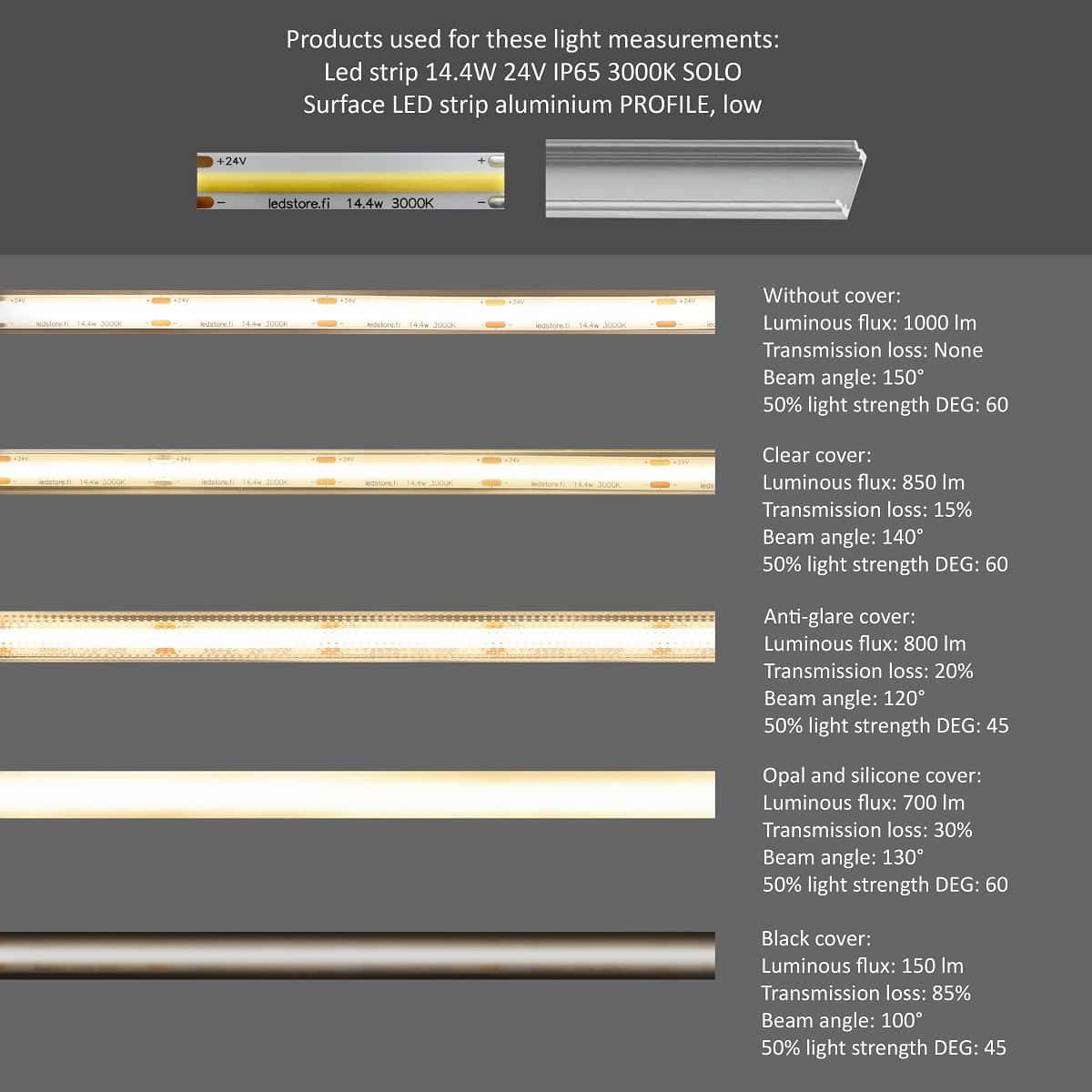

Diffuusorin ja profiilin vaikutus kirkkauteen
LED nauhan paketissa ilmoitetaan usein luumenit (valovirta) per metri, mikä kertoo tuotteen valon määrän. Käyttäjää kiinnostaa kuitenkin usein lux (valaistusvoimakkuus) työtasolla tai lattialla.
Lux riippuu vahvasti valon jakautumisesta. Kapeampi avautumiskulma nostaa valon voimakkuutta keskellä, kun taas laajempi avautumiskulma tasoittaa valoa, mutta laskee voimakkuutta keskellä. Avautumiskulman erot selittävät osaltaan sen, miten sama LED nauha näyttää erilaiselta riippuen profiili- ja diffuusorivalinnasta.
Esimerkki: Miksi kapeampi keila tuntuu kirkkaammalta?
Jos sama määrä valovirtaa ohjautuu pienemmälle alueelle, valo keskittyy - eli lux kasvaa keskitetyllä alueella ja vähenee reunoilla. Työpöydälle saadaan kirkkaampi, keskitetty valo käyttämällä hieman korkeampaa profiilia tai optista, kaventavaa diffuusoria. Luumenit ovat samat, kuin mitä matalassa profiilissa, mutta valon kirkkaus on keskittynyt pienemmälle alueelle.
Diffuusorin ja profiilin vaikutus häikäisyyn
Häikäisy syntyy, kun kirkas valopinta osuu silmään epämukavasta kulmasta. Tällaisia kohteita ovat usein matalalle asennetut valaistusratkaisut, joissa valonlähde on silmän korkeudella (työpisteet), suoraan näkyvät valopisteet (portaikot, eteenpäin suuntautuva seinävalaistus), sekä kiiltäviin pintoihin suuntautuvat valot (keittiön tasovalot).
Häikäisyn hallinta profiilin ja diffuusorin avulla
- Valitse syvempi profiili: korkeat seinämät kaventavat avautumiskulmaa → vähemmän häikäisyä
- Valitse opaali diffuusori: pehmeämpi valopinta → vähemmän häikäisyä
- Valitse prisma diffuusori: hallitsee "korkeita kulmia" → vähemmän häikäisyä
Diffuusorin ja profiilin vaikutus ledien ulkonäköön
"Hotspotit" tarkoittavat LED-pisteiden tai kirkkaiden kohtien erottumista profiilin kannen läpi. Huomioi tämä valitessasi niin led nauhaa, kuin profiiliakin.
LED nauhan pistemäisyyden erottumiseen vaikuttavat led nauhan tyyppi, profiilin korkeus, diffuusorin tyyppi ja profiilin kiinnitystapa. Lisäksi LED nauhan himmentäminen lisää pistemäisyyttä, mikä kannattaa myös pitää mielessä.
Miten välttää led pisteiden näkyminen
- Mitä kauempana diffuusori on LED nauhan pinnasta, sitä vähemmän LED pisteet erottuvat. Valitsemalla syvemmän profiilin, saat pisteettömämmän valon.
- Mitä läpinäkymättömänpi diffuusori, sen vähemmän LED nauhan pistemäisyys erottuu. Valitse opaalidiffuusori, kun haluat vähentää pistemäisyyttä.
- Valitse mahdollisimman tiheä led nauha. SMD led nauhat ovat tyypillisesti pistemäisiä, kun taas COB led nauhat ovat tasaisia. LED nauha, jossa on 120 led piiriä metrillä, on tasainen matalassa profiilissa, opaali diffuusoria käytettäessä, kun nauhaa ei himmennetä.
- Senkkaa ruuvien reiät, jos kiinnität profiilin poraamalla ruuvit profiilin läpi. Muuten led nauha jää koholleen ruuvien kohdalta, mikä näkyy kirkkaampana kohtana diffuusorissa. Tämän vältät myös kiinnittämällä profiilin kiinnikkeillä.
LED nauhan profiili ja kannet - suositukset kohteittain
Huomioita ja vinkkejä siitä, miten led nauhan profiili kannattaa valita mihinkin käyttökohteeseen.

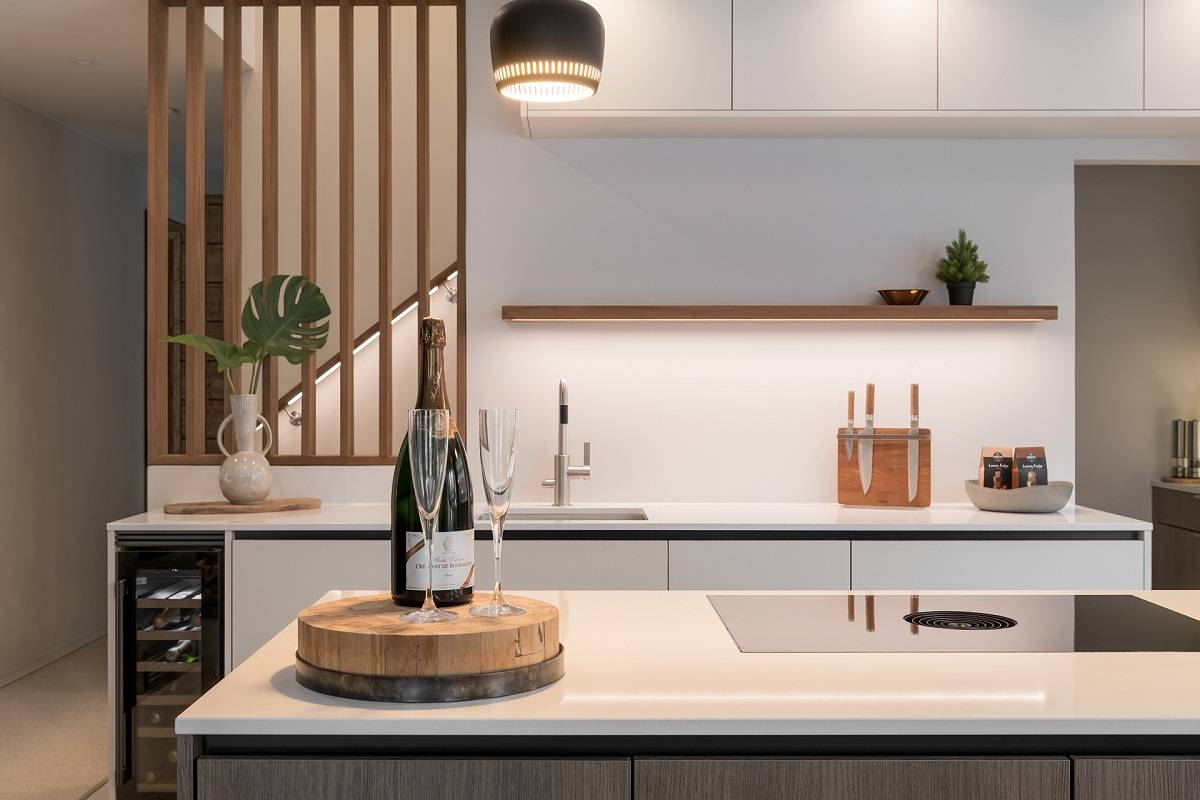

Keittiön työtaso
Ylivoimaisesti yleisin yhdistelmä on matala pintaprofiili ja opaalidiffuusori. Matala siksi, että profiilin sivu ei näkyisi keittiöön visuaalisesti ja opaalidiffuusori, jotta valopisteet tasoittuvat mahdollisimman tasaisiksi. Kiiltävät tasot heijastavat pistemäisyyden selvästi! Välitila on yleensä 50cm korkea, joten valo levittäytyy hyvin koko tason alueelle.
- Jos taso on kiiltävä (rosteri tai kivitaso): Valitse opaalikansi, jotta pistemäisyys ei näy kiiltävän tason heijastuksesta, sekä haluamasi profiili (matala on huomaamattomin).
- Jos haluat maksimitehon (mattataso): Valitse kirkas kansi maksimoidaksesi valotehon, sekä syvempi profiili vähentämään sivuhäikäisyä ja piilottamaan nauhan sivusuunnasta.
Epäsuora valaistus (valolista, kotelointi, katonraja)
- Kun halutaan pehmeä valo: Valitse opaalikansi, joka pehmentää varjot, sekä haluamasi profiili.
- Kun halutaan maksimoida valovirta: Valitse kirkas diffuusori tai suuntaava diffuusori.
Vinkki 1! Kun tila on korkea, käytä suuntaavaa diffuusoria maksimoidaksesi valon ulottuvuuden korkealle.
Vinkki 2! Saat siistin reunan alaslaskuun käyttämällä kipsilevyn reunaan asennettava profiilia.
Hyllyt ja vitriinit
- Minimoidaksesi häikäisyä: Valitse opaalikansi ja 45 astetta suuntaava profiili, jolla saat valon suunnattua poispäin katsojasta.
- Minimalistiseen asennukseen: Valitse opaalikansi ja upotettu profiili, joka asettuu hyllylevyn tasoon.
Vinkki! Voit valaista avohyllyn upotettavalla 45 asteen profiililla, jossa valo suuntautuu taustaseinälle. Minimaalinen häikäisy ja taustaseinän pinta korostuu kauniisti.
Valintalista
Huomioi nämä asiat profiilia ja diffuusoria valitessasi.
- Onko valonlähde näkyvissä? Jos kyllä, suosi opaalia tai prismaa.
- Tarvitaanko valoa laajalle vai alas työtasolle? Laaja: matalampi profiili. Alas: syvempi profiili.
- Onko tavoite maksimoida valoteho? Kirkas diffuusori ja järkevä suuntaavuus.
- Haluatko pehmeän ilmeen? Opaali ja riittävä etäisyys LEDistä diffuusoriin.
- Onko ympäristö tumma vai vaalea? Tumma ympäristö vaatii usein enemmän valovirtaa tai paremman suuntaavuuden.
- Onko kyseessä työtaso tai työpiste? Häikäisyn hallinta etusijalle: syvempi profiili + opaali/prisma.
- Haluatko varmistaa tuloksen? Kysy IES/LDT tai tee lux-mittaus pilotilla.
Vinkki! Kerro meille led nauhan käyttökohde, suunniteltu asennuskorkeus ja tavoiteltu valotaso, niin ehdotamme mielestämme parasta, juuri sinun tarpeisiisi sopivaa ratkaisua!
Led valonauhan asennusoppaat
- Led valonauhan katkaiseminen - Led valonauhan katkaiseminen ja led nauhan palan vaihto
- Led valonauha ei syty - Miksi led nauha ei syty, käymme syyt läpi
- Led valonauha vilkkuu - Miksi led valonauha vilkkuu? Syitä on monia ja käymme ne kaikki läpi.
- Led valonauhan käyttöikä - Mikä vaikuttaa käyttöikään ja miksi toiset nauhat kestävät pidempään?
- Led valonauhan kiinnitys - Miten kiinnitän led nauhan sisällä tai ulkona? Mitä pitää huomioida?
- Led valonauhan liittäminen muuntajaan - Miten liitän led nauhan erityyppisiin muuntajiin?
- RGB Led valonauhan kytkentä - Miten kytken RGB led valonauhan erilaisiin ohjauslaitteisiin?
- Led valonauhan jatkaminen - Miten juotan liitokset? Pieni juotosopas aloittelijalle.
- Led valonauhan rinnankytkentä - Mitä tarkoittaa rinnankytkentä ja miten se tehdään led nauhalle?
- Led nauhan profiilin vaikutus valoon - Miten profiilin korkeus ja kansi vaikuttavat valoon?
Led valonauhojen asiantuntija
LedStore on toiminut led-valaistuksen ja valaistussuunnittelun asiantuntijana jo vuodesta 2010. Meillä on oma tuotesuunnittelu, joten tuotteet ovat teknisesti huippuluokkaa. Tuotteiden takuut ovat jopa 7 vuotta. Suoritamme myös valaisinhuoltoa.
Keskitymme lämpötilasäädettäviin ja korkean värintoiston valaisimiin, joten valaisimet toimivat loistavasti ja pitkäikäisesti. Teemme vuodessa n. 500 valaistussuunnittelua asiakkaidemme kohteisiin. Lue tästä lisää tai tilaa suunnittelu. Tiesitkö? LedStore tarjoaa valaistussuunnittelua alkaen 169 euroa koko taloon!
Mittatilaus Led valonauhat
Tarjoamme palveluna mittatilaus led nauhoja, eli jokaiselle omien mittojen mukaan led-nauhat alumiiniprofiilissa. Myös asennettuna.
Muista, että olemme aina valmiina tukemaan sinua matkan varrella sähköpostitse (myynti@ledstore.fi) ja puhelimitse (045 251 4510). Kuten aina, voit jakaa vapaasti sosiaalisessa mediassa kuvia omista projekteistasi #ledstorefi IG:ssä ja ledstorefinland FB:ssä. Rakastamme nähdä, miten hienoja juttuja LEDeillämme tehdään, ja se auttaa tarjoamaan inspiraatiota niille, jotka eivät vielä ole varmoja LEDien tehosta ja mahtavuudesta.
Tiesitkö, että meillä on jo yli 3 500 kuvaa meidän ledeillä tehdyistä asennuksista Galleriassamme!
FAQ
Lisääkö opaali diffuusori avautumiskulmaa?
Opaalikansi tekee valosta pehmeämmän ja koetusti laajemman, mutta profiilin seinämät voivat silti rajata sivukulmia. Lopputulos riippuu siitä, miten syvällä LED nauha on profiilissa ja millainen diffuusori on rakenteeltaan (tasainen vs kupu).
Miksi sama LED-nauha näyttää eri profiilissa kirkkaammalta?
Valonjako muuttuu profiilin muuttuessa: jos valo keskittyy pienemmälle alueelle, lux kasvaa tietyssä pisteessä. Lisäksi diffuusorin läpäisy vaikuttaa siihen, kuinka paljon valoa tulee ulos profiilista.
Näkyykö COB-nauha pisteinä?
COB on hyvin tasainen, mutta kirkas kansi ja erittäin matala profiili voivat silti paljastaa erilliset pisteet, kun led nauhaa himmennetään. Valitsemalla opaalidiffuusorin, tasoitat pistemäisyyttä. Korkealla profiililla ja opaalikannella pistemäisyys häipyy eniten.
Onko 15 mm seinämäkorkeus aina parempi?
Ei. Se on suuntaavampi ja usein mukavampi häikäisyn kannalta. Jos kuitenkin halutaan laaja ja tasainen yleisvalo tai epäsuora valaistus, on matalampi profiili usein parempi.
Kirkas vai opaali keittiöön?
Jos led nauhan profiili on näkyvissä, katseen korkeudella tai heijastuu työtason pinnasta, kannattaa valita opaali (tai prisma) diffuusori: ei rumia näkyviä valopisteitä ja vähemmän häikäisyä. Jos led nauhan profiili on piilossa ja halutaan maksimoida valoteho, kirkas diffuusori toimii hyvin.
Kuinka paljon valoa häviää opaalikannella?
Se vaihtelee materiaalin ja pinnan mukaan. Yleisesti opaalikansi vähentää valoa enemmän kuin kirkas, mutta vastineeksi saadaan pehmeämpi ja usein miellyttävämpi valaistus. Valosta häviää tyypillisesti noin 20%.
Mikä on prisma-kansi ja milloin se kannattaa valita?
Prisma (mikroprisma) on diffuusori, joka vähentää häikäisyä hallitsemalla korkeita kulmia. Se kannattaa valita, kun led nauha profiili on näkyvissä ja halutaan miellyttävä, ammattimaisempi lopputulos.
Mikä on optinen-kansi ja milloin sitä käytetään?
Optinen kansi on diffuusori, joka suuntaa valoa riippuen profiilin asennussyvyydestä. Sitä käytetään korkeissa tiloissa tai kun halutaan että valo kantaa lähemmäs lattiaa.
Voiko avautumiskulmaa arvioida itse?
Suuntaa-antavasti kyllä: syvempi profiili (korkeammat seinämät) tarkoittaa yleensä kapeampaa keilaa. Tarkka arvo selviää vain fotometriasta (IES/LDT) tai mittaamalla.
Yhteenveto
Profiilin vaikutus valoon on suurempi, kuin moni osaa odottaa. Profiilin syvyys vaikuttaa suuntaavuuteen, diffuusori vaikuttaa pehmeyteen, häikäisyyn ja valon ulostuloon. Yhdistämällä oikean profiilityypin oikeaan kanteen, parannat käyttömukavuutta ja saat tarkoituksenmukaisen valon sinne, missä sitä tarvitaan.
