Talomatti-järjestelmän uusiminen on yksi valaistusremonteista, jossa vanha keskitetty ohjaus halutaan korvata nykyaikaisella, luotettavalla ja helposti laajennettavalla ratkaisulla. Käytännössä kyse on siitä, että Talomatti-keskus poistetaan ja tilalle rakennetaan valaistusryhmäkohtainen ohjaus, joka toimii sekä seinäpainikkeilla, että älyohjauksella. Seuraavassa muutostöiden haasteista ja hinnoista.
Mikä on Talomatti?

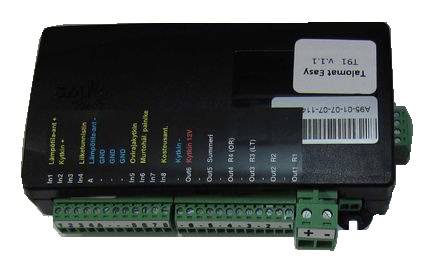

Talomatti on käytännössä talon 12V-valaistuksen “keskusohjain”, joka kerää valaistusryhmät yhteen paikkaan ja jakaa niille ohjauksen. Ajatus on sama kuin sähkökaapissa olevassa ryhmäkeskuksessa, mutta matalajännitevalaistukselle: valaisimet eivät ole “kytkimeltä suoraan valolle”, vaan valaisimille menevät johdot tuodaan Talomatti-keskukselle, jossa ne jaetaan kanaviin ja himmennetään.
Johdotuksen kannalta tämä tarkoittaa yleensä kahta rinnakkaista “verkkoa”:
- Tehojohto (12VDC valaisimille)
Virtalähde (muuntaja) tekee 230V:sta 12VDC:n. Tämä 12V syöttö tuodaan Talomatille, ja Talomatti jakaa sen edelleen valaistusryhmille. Tyypillisesti jokaiselle ryhmälle on oma lähtö (kanava), mutta paluu (0V / GND) on usein yhteinen tai ainakin palaa samaan pisteeseen. - Ohjausjohdot (painikkeilta Talomatille)
Seinän painikkeet eivät useimmiten kanna valaisimien tehoa, vaan ne toimivat ohjaussignaaleina Talomatille. Painike lähettää Talomatille “käskyn” (päälle/pois, himmennys), ja Talomatti tekee varsinaisen himmennyksen valaisimille. Kuten PushDIM
Yksinkertaistettuna Talomatti-järjestelmä näyttää tältä:
- 230V → virtalähde → 12V (+ ja 0V) → Talomatti-keskus
- Talomatti-kanavat → valaisinryhmät
- Painikkeet → ohjausjohdoilla Talomatille
Tämä keskitetty tapa toimii hyvin niin kauan kuin kaapelointi on selkeä ja dokumentoitu. Haaste syntyy usein vuosien varrella: painikkeiden ja valojen johdotuksia on saatettu yhdistellä rasioissa, ja esimerkiksi 0V/GND voi olla jaettu tai ketjutettu paikoissa, joita ei heti huomaa. Kun Talomatti poistetaan ja tilalle tulee useampi erillinen ohjain, nämä vanhat “yhteisjohdot” ja risteämiset voivat nousta esiin yllättävinä oireina – siksi Talomatti-uusimisessa kaapelien jäljitys ja merkintä on usein koko työn tärkein vaihe.
Talomatti tekee muutakin kuin valaistuksen ohjausta
Mikäli Talomatti on asennettu koko kodin ohjaimeksi (LVIS), ja se toimii muilta osin, se jätetetään paikoilleen. Vain valaistuksen ohjaus otetaan siitä pois.
Talomatin uusimen ajankohtaiseksi?
Syitä Talomatin uusimiselle on tyypillisesti kaksi. Järjestelmä vikaantuu tai se halutaan modernisoida (älyohjaus, scene-toiminnot, app-ohjaus).
Haaste on siinä, että se on yhden valmistajan tuote, eikä siihen saa varaosia. Kun ongelmia alkaa ilmentyä, ei osaajia löydy eikä sen huoltaminen ei enään onnistu, tulee sen vaihtaminen ajankohtaiseksi.
Molemmissa tilanteissa tulee vastaan sama päätös: Talomatti-keskus pois ja tilalle hajautettu ohjaus per valaistusryhmä.
Yleisimmät kompastuskivet: kaapelointi, GND ja “haamuohjaukset”
Ongelma voi siis olla, että talon kaapeloinnissa GND/0V on jaettu “jossain matkalla” painikkeiden ja valojen kesken tavalla, jota ei piirustuksista näe. Kun tilalle tuodaan PushDim-tyyppinen ohjaus, seuraukset voivat olla seuraavanlaisia:
- yhden painikkeen painallus ohjaa myös toista ryhmää (ristiohjaus)
- toisessa ryhmässä tapahtuu sammumisia / haamuohjauksia
- polariteetin vaihtaminen (+ ja GND ristiin) ei “korjaa” mitään, vaan tyypillisesti estää toiminnan kokonaan (laitteet ovat polariteettiherkkiä)
Tärkeä nyrkkisääntö: ongelma ei ole “yhteinen 0V periaatteessa”, vaan yhteinen 0V väärässä paikassa / väärää reittiä, jolloin kuormavirta ja ohjausreferenssi sotkevat toisensa.
Talomatti-keskus pois, vanha kaapelointi hyötykäyttöön
Uusimisen perusidea on selkeä:
- Talomatti-keskus poistetaan kokonaan
- hyödynnetään vanhaa kaapelointia niin pitkälle kuin järkevästi ja turvallisesti mahdollista
- ryhmäkohtainen ohjaus toteutetaan moderneilla vastaanottimilla, jolloin järjestelmä on helpommin laajennettavissa ja huollettavissa
Ratkaisu: älykkäät Zigbee 12V PushDIM -ohjaimet
Tilalle sopii hyvin VaLO Zigbee LED vastaanotin 12–36V, yksivärisille LED-nauhoille, 8A. Se asennetaan virtalähteen (muuntajan) ja LED-kuorman väliin, ja ohjaus tapahtuu toisiopuolelta – eli muuntajan ei tarvitse olla himmennettävä.
Oleelliset pointit käytännön kannalta:
- Zigbee ohjain toimii 12–36V DC valaistukselle
- kuormitus per ryhmä on 8A (teho riippuu jännitteestä), eli 12V jännitteellä 96W per ryhmä.
- vastaanotinta voi ohjata Zigbee-hubin ja sovelluksen kautta, ja järjestelmä mahdollistaa myös painikeohjauksen (kohteesta ja toteutuksesta riippuen)
Tavoite on, että arki pysyy helppona, joten näillä ohjaimilla saadaan edelleen hyödynnettyä vanhoja impulssi (jousi) painikkeita.
Työvaiheet ja “kenttälogiikka”: miten tämä tehdään hallitusti
Kun vanhaa kaapelointia hyödynnetään, etenemme seuraavassa järjestyksessä:
- Kaapelien selvitys ja merkintä (tähän kannattaa varata aikaa – joskus yllättävän paljon)
- Talomatti pois ja tilalle selkeä jakopiste (0V-kisko / ryhmäkohtaiset lähdöt)
- Ryhmä kerrallaan: yksi vastaanotin, yksi kuorma, yksi ohjaus → testaus → seuraava
- Jatkuva tarkistus: ettei painikkeiden “GND” ole matkalla yhdistetty jossain rasiassa paluujohtoon tavalla, joka muodostaa ristiinkytkennän kahden ryhmän välille
Jos asennusvaiheessa tulee ilmi ilmiö “yksi painallus sammuttaa toisen”, se on lähes aina merkki siitä, että ohjauspiirin lähtevä (GND) ja kuormapiirin paluu (Impussikäsky) eivät ole eroteltu järkevästi (tai kaksi ohjainta jakaa ohjauksen paluureitin). Tällöin ratkaisu löytyy yleensä kytkentäpisteistä ja kaapeloinnin topologiasta, ei “johtojen kääntelystä” vastaanottimen päässä, joka on myös aikaa vievää.
Toinen tärkeä asia on tarkistaa että kytkimille ei tule jännitettä muuntajilta, eli minnekkään muualle ei jää 12V jännitettä, kuin valaisimille.
Talomatti, uusimisen kustannus
Uusimisen suurin kustannus ja aikasyöppö ei ole siis itse laitteiden vaihto vaan vanhan kaapeloinnin selvittäminen. Monessa kohteessa painikkeiden ja valaisimien GND/0V on jaettu tai ristiinkytkeytynyt jossain talon rasioissa, mikä voi aiheuttaa PushDim-ohjauksessa oireita kuten “yksi painallus sammuttaa toisen”. Eli Talomatti-remontti alkaa aina kaapelien jäljittämisestä, merkinnästä ja loogisen jakopisteen tekemisestä. Tähän työhön menee 1-40 tuntia, riippuen siitä, miten hyvin edellinen asentaja on merkinnyt kaapeloinnit keskuksessa ja tietenkin talon koosta.
Kun vanha kaapelointi on kartoitettu, Talomatin tilalle kannattaa asentaa älykkäät Zigbee 12V PushDim -ohjaimet, jolloin järjestelmä toimii sekä vanhoilla pushdim-painikkeilla että halutulla Zigbee-sovelluksella (kuten Azoula, Philips Hue tai vastaava).
Kustannustehokas ratkaisu - Zigbee painikkeet
Jos tavoitteena on minimoida työmaan tunnit ja välttää kaapeloinnin yllätyksiä, nopein reitti on usein vaihtaa perinteiset painikkeet suoraan langattomiin Zigbee -kytkimiin. Riippuen kytkinmallista ne paritetaan suoraan 8A vastaanottimiin tai ohjelmoidaan tilanteet äpissä (scene) ja tallennetaan ne nappeihin. Eli irroitetaan painikkeiden kaapelointi ja kytkin rasiat peitetetään uusilla painikkeilla.
Jokainen lähtötilanne on selvitettävä, jotta valtytään ikäviltä yllätyksiltä kustannuksissa!
Painikkeet suoralla parituksella
Vastaanottimet ovat siis yleensä Talomatin tilalla sähkökeskuksessa. Suoraan paritettavat painikkeet siis juttelevat suoraan vastaanottimen kanssa langattomasti. Pienemmässä talossa tämä onnistuu hyvin, sillä painikkeiden kantama on 10-20 metriä. Eli Painike seinällä saa yhteyden vastaanottimeen keskuksessa.

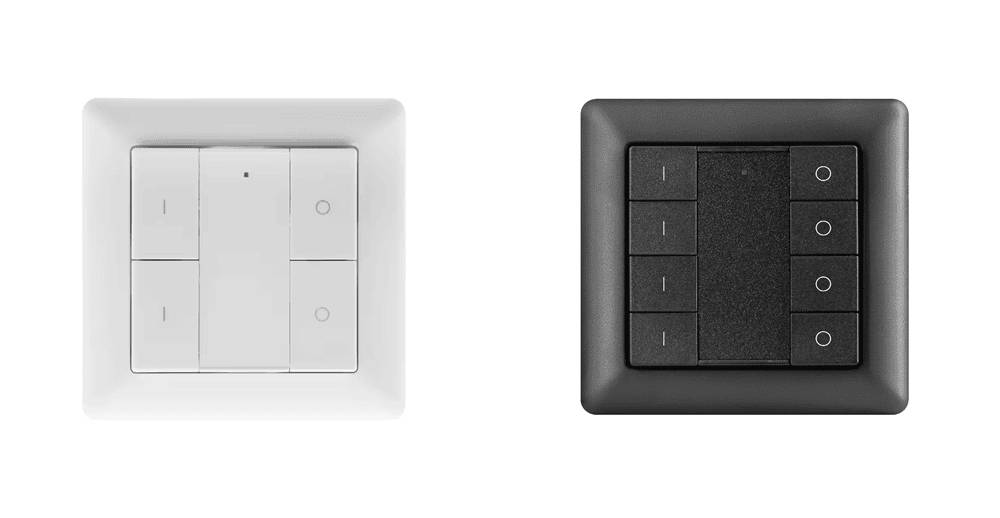

Seinälle siis voidaan asentaan Perus 55mm kehyksiin sopivat valkoiset tai mustat painikkeet. Yhdelle, kahdelle tai neljälle valaisimelle. Tai useampi päällekäin.
Suoran parituksen haaste tulee isommassa talossa tai kivirunkoisessa talossa, jossa signaali ei pääse perille jos keskus ja painike ovat kaukana toisistaan.
Tilanne (scene) painikkeet

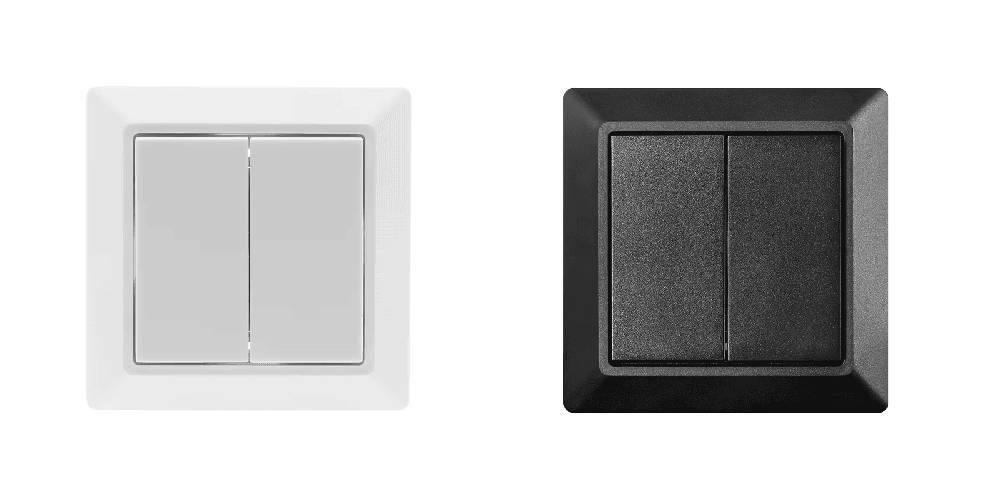

Kaikki voidaan myös ohjelmoida sovelluksen kautta. Asennetaan seinälle scene painikkeet, joiden toiminta määritellään sovelluksessa. Painike on aina sidottu johonkin ekosysteemiin jonka keskus on HUB joka asennetaan kodin lähiverkkoon.
Suosituimpia Suomessa ovat Azoula tai Philips HUE.
Tämän järjestelmän etuna on yksi selkeä nappi per huone ja valaistuksen automatisointi älykkäästi.
Eli taustalla voi pyöriä jokin automaatio joka sytyttää, himmentää, sammuttaa valoja haluttuna aikana. Äpissä siis voit luoda omia automatisointeja, lisätä liiketunnistimia (langattomia!) sekä luoda tilanteita.
Tilanteet ovat oman mielen mukaan luotuja valaistusasetuksia. Esimerkiksi:
- Siivous -> kaikki valot päälle, 100% teho
- Ilta -> vain spotit päälle ja 60% teho
- Yö -> vain jokin haluttu valo päällä 5% teho
- Kotona/pois tilanteet
Nämä luodut tilanteet voidaan siis tallentaan myös painikkeisiin ja painike viedään minne halutaan.
Tässä ratkaisussa HUB toimii keskuksena joka vastaanottaa ja lähettää käskyt painikkeille ja vastaanottimille. Sen sijoitus on usein keskellä kotia, joten se toimii luotettavasti joka suuntaan.
Talomatti vaihdon esimerkkikustannuksia
Helppo tapaus, ei älyä
5 huonetta, 8 valaisinryhmää. Kaapelointi on merkitty selkeästi eikä kohteessa ole "varastettu" johdoista lisäasennuksia ja lisätty yllätyksiä jälkikäteen. Käytetään vanhoja painikkeita.
Työ 8 tuntia á 65,00€
8 vastaanotinta á 40,00€
Yhteensä 840,00€
Vaikea tapaus, ei älyä
5 huonetta, 8 valaisinryhmää. Kaapelointi joudutaan selvittämään. Käytetään vanhoja painikkeita.
Työ 40 tuntia á 65,00€
8 vastaanotinta á 40,00€
Yhteensä 2920,00€
Langattomat painikkeet, helppo tapaus
5 huonetta, 8 valaisinryhmää. Kaapelointi selkeä ja käytetään Zigbee painikkeita. Lähiparitus, ei äppiä
Työ 8 tuntia á 65,00€
8 vastaanotinta á 40,00€
5 Zigbee painiketta á 80,00€
Yhteensä 1240,00€
Langattomat painikkeet, vaikea tapaus
5 huonetta, 8 valaisinryhmää. Kaapelointi joudutaan selvittämään valaisimien osalta. Käytetään Zigbee painikkeita. Automatisointi, scenet, yms.
Työ 20 tuntia á 65,00€
8 vastaanotinta á 40,00€
5 Zigbee painiketta á 80,00€
1 Zigbee HUB 99,00€
Yhteensä 2199,00€
Yhteenveto
Kokonaisuus voi olla pieni tai suuri. Talomatin uusiminen onnistuu siististi, kun pidetään kiinni kolmesta asiasta:
- kaapeliselvitys tehdään kunnolla (ja varataan siihen aikaa – joskus jopa työpäivä tai kaksi)
- Talomatti-keskus poistetaan ja ryhmät selkeytetään
- ohjaus toteutetaan Zigbee 12V PushDIM -vastaanottimilla ja vanhoilla painikkeillta TAI halutulla sovelluksella ja langattomilla kytkimillä.
