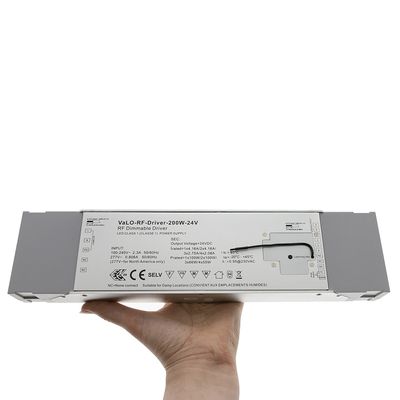

24V RF himmennettävä LED muuntaja 200W yksivärisille ja CCT/RGB/RGB+W led-valoille
VaLO sarjaan RF himmennettävä virtalähde 24V led valonauhalle. Sopii yksivärisille nauhoille, W+RGB, RGB ja CCT nauhoille. Max. kuorma per kanava 50W kun käytetään kaikkia neljää kanavaa. Max. kuorma 100W per kanava käytettäessä yhtä tai kahta kanavaa.
VaLO RF himmennettävä virtalähde
VaLO sarjaan RF himmennettävä virtalähde 24V led valonauhalle. Sopii niin yksivärisille nauhoille kun W+RGB, RGB ja CCT nauhoillekin. Max. kuorma per kanava 50W kun käytetään kaikkia neljää kanavaa. Käytettäessä vain yhtä tai kahta kanavaa, niin max. kuorma 100W per kanava. Johtimien järjestys värilämpötilasäädettävillä CCT led-nauhoilla: jompaan kumpaan + paikkaan, -1 paikka lämpimälle (WW) johtimelle ja -2 kylmälle (CW) johtimelle. RGB + W nauha kytketään + , -1 R (red), -2 G (green), -3 B (blue), -4 W (white)
Virtalähde tulee asentaa suojaisaan paikkaan (ei suojausta kytkennän päällä). Verkkovirtakytkennän saa suorittaa tarvittavat valtuudet omaava henkilö.
Virtalähteen himmennys ja nauhan värisäätö tehdään VaLO sarjan painikkeilla. Tilaa siis oikeanlainen himmenninpainike riippuen käyttämästäsi nauhasta esim. (huom! myös muita vaihtoehtoja):
- WRGB tai RGB VaLO painike
- CCT painike
- Yksivärisen nauhan himmennyspainike
Mitat
Pituus: 270mm
Leveys: 79mm
Korkeus: 39mm
Palvelumme
Ole yhteydessä, jos tarvitset valmiita led-nauhakokonaisuuksia ohjaimineen asennusvalmiina. Palvelemme mittatilaustöissä LedStoren LedPajalla.
- Toimitustila Varastossa
- Valmistaja Ledstore
- Tuotepolku Etusivu LED lisätarvikkeetLED muuntajat 24V RF himmennettävä LED muuntaja 200W yksivärisille ja CCT/RGB/RGB+W led-valoille
- Tuoteryhmä LED muuntajat
- Tuotenumero VaLO-driver-RF-200W-24V
- Wattimäärä 200
- Mitat 270x79x39mm
- Pakkauksen pituus 28
- Pakkauksen korkeus 4
- Pakkauksen leveys 8
- Muuta Sisäänrakennettu RF vastaanotin tottelee VaLO sarjan painikkeita.
- Hyväksyntä CE, RoHS, IP21
- PDF ledstore.fivalo-driver-24v-200wmanualenglish.pdf
- PDF ledstore.fivalo-driver-24v-200wmanualenglish.pdf
Ole ensimmäinen arvostelun kirjoittaja!
Arvostelemalla osallistut 50 euron lahjakortin arvontaan.
- Kuinka pitkän liitosjohdon voin laittaa 12V tai 24V muuntajan ja valaisimen väliin?
- Mikä VaLO RF muuntaja?
- Mihin muuntaja sijoitetaan?
- Kuinka lasketaan muuntajan koko? Mitä tarkoittaa 100W käytännössä?
- Voinko asentaa samaan muuntajaan useita eri led nauhoja?
- Mitä eroa on 12V ja 24V muuntajalla?
- Mitä tapahtuu jos laitan 12V led nauhaa 24V muunjaan tai päin vastoin?
- Kuinka pitkän liitosjohdon voin laittaa 12 tai 24V muuntajan perään ennen valaisinta?
- Mikä on Ampeeri? Watti? Teho?
- Moi. Kuinka lähelle toisia lähettimiä voidaan lähettimet sijoittaa. Esim varastossa samalle levyalustalle vierekkäin? Mitä sijoituspaikkaa suosittelette?
- Pystyykö muuntajan jokaista kanavaa ohjaamaan langattomasti erikseen?
MIKÄ ON CRI, ELI VÄRINTOISTOINDEKSI
Laadukkailla LED-valoilla on myös korkea värintoistoindeksi eli CRI. Hyvä värintoistoindeksi (CRI) kotikäyttöön on yli 90, ja nykyään monet markettivalot ovat valitettavasti lähempänä 80:tä.
CRI kertoo, kuinka hyvin LED-valo näyttää värit sellaisina kuin niiden pitäisi olla. Suunnittelijoille ja arkkitehdeille, sekä sisustajille sen pitäisi olla yksi tärkeimmistä näkökohdista. Varmista, että valaistus on täydellinen, jotta taideteoksesi on sellainen kuin sen on tarkoitus olla.
Värintoistoindeksi
Värintoistoindeksi ilmaistaan numerona asteikolla nollasta sataan, jossa 0 = ei värintoistoa ja 100 = täysi värintoisto. LED-valojen värintoistoindeksi tunnetaan myös nimellä Ra, joka mitataan pienemmällä asteikolla kuin CRI. Tämä Ra-arvo ei sisällä esimerkiksi punaisia sävyjä tai ihon sävyjä, joten se on "kaunisteltu" luku LED-valon todellisesta laadusta.
RA-luku
Ra-arvo mittaa värien toistoa kahdeksan eri vertailuvärin avulla. CRI ottaa huomioon laajemman (15) aallonpituusalueen, mukaan lukien punaiset ja muut lämpimät värit.
Ra-arvo lasketaan leikkaamalla aallonpituusalue, painottamalla sinisiä ja violetteja sävyjä ja laskemalla R-lukujen 1-8 painotettu keskiarvo.
Ra-arvon ulkopuolelle jäävät muun muassa kirkkaiden punaisten, keltaisten ja vihreiden sävyjen värintoisto sekä lähellä ihon sävyä olevat sävyt. Näitä kuvaavat R-arvot 9-15. Seuraavassa on kuva mittaustuloksesta jolla helposti hämätään kuluttajaa.
Tämä mittaustulos on 9W CCT Led spotista
Lue lisää aiheesta:
CCT SÄÄDETTÄVÄ TUOTEPERHE on voittanut kultaa sekä pronssia kahdesta kansainvälisestä suunnittelukilpailusta vuonna 2023!
Janne Halttu on kehittänyt omaa tuoteperhettä yrityksen alusta alkaen. Tuotekehityksessä koko ajan vaatimuslistalla ovat olleet omat kokemukset talon rakentamisesta ja valaisimien asentamisesta. Värilämpötilasäädettävien CCT spottien vaatimuslistalla olivat seuraavat ominaisuudet:
- Korkea laatu - Kaikki valaisimen osat on viimeistelty liittimiä myöten.
- Korkea valon laatu - Valaisimien led piiri on erittäin korkealla värintoistolla, CRI98!
- Älykoti valmius – Liitettävissä älykkäisiin valaistuksen hallinta järjestelmiin, kuten Zigbee, DALI2 ilman omaa perusmuuntajaa
- Nopea asentaa - Valaisimessa on pikaliitin Basic muuntajalle, valmiiksi kuoritulle liitoskaapelille tai sitten johtosarjalle
- Vähintään 600 Luumenia - Valaisimessa on irrotettava opaali, jonka tehtävät on pienentää valaisimen häikäisyä. Ottamalla linssin välistä pois voidaan lisätä valon tuottoa 10-15 %
- Enintään 55 mm korkea valaisin - Valaisimen tulee mahtua Suomalaiseen vakio kattorakenteeseen, joka koostuu 49x49 mm rima + 13 mm kipsilevy.
- Pienikokoinen muuntaja - Valaisimen vakiomuuntaja mahtuu valaisimen asennusaukosta.
- TRIAC himmennettävä – Valaisimen perusmuuntaja on TRIAC himmennettävä.
- Ketjutettava - Valaisimen vakiomuuntaja on ketjutettava
- Pitkäikäinen - Valaisimen polttoaika on +50000 tuntia ja 7 vuoden takuu
- Modulaarinen runko - Valaisimen jäähdytyselementti on vakiokokoinen kierre led-moduli joka on vaihdettavissa. Käytämme samaa led-modulia aina mahdollisimman monessa tuotteessa, jotta se olisi ympäristöystävällinen.
- Kestävä kehitys - Valaisimien komponentteja pitää voida ostaa myöhemminkin.
LedStoren Innovatiivinen CCT led valaisintuoteperhe on vuonna 2023 osallistunut sekä International Architecture & Design Awards 2023 kilpailuun että A'Design Award 2023 kilpailuun!
Tuloksena olivat kulta- sekä pronssisija valaisinsuunnitteluluokassa!
VOITTOISA INNOVAATIO OSINA
Kaikki yllä olevat ovat CCT spottien ominaisuuksia. Esimerkiksi meiltä löytyy vieläkin varastosta 10 vuotta sitten valmistettujen tuotteiden led piirejä. Näin asiakas varmistuu pitkästä varaosien saatavuudesta. CCT led valaisin tuoteperhe lanseerattiin aluksi 10 valaisimella, mutta sittemmin perhe on laajentunut ja kehittynyt. Tuoteperheeseen kuuluu nykyään 55 tuotetta:
- 35 erilaista CCT led spottia, näiden kehitys alkoi 2018 ja tuoteperhe on julkaistu 2019
- 10 erilaista CCT Led paneelia, näiden kehitys alkoi 2019 ja tuoteperhe on julkaistu 2020
- 10 erilaista CCT Led valonauhaa, näiden kehitys alkoi 2019 ja tuoteperhe on julkaistu 2020
All-in-one järjestelmä. Valitse vapaasti mieleisesi CCT säädettävä led valaisin. Kaikissa tuotteissa on korkea laatu: Värintoisto CRI 98 ja 5-7 vuoden takuu.
MIKÄ TÄSSÄ ON TODELLINEN INNOVAATIO?
Markkinoilla on ollut CCT-valoja jo muutaman vuoden ajan, mutta kaikissa niissä on käytetty vain valmiita kiinteitä kytkimiä, ja niiden CRI on ollut noin 80. Nämä tuotteet ovat myös olleet materiaaliltaan monesti muovisia, tai ohutta peltiä ja heikolla värintoistolla. On ihan ok, että asiakkaat voivat valita valon sävyn vapaasti asennuksen aikana, mutta miksi lopettaa tähän?
"Halusin varmistaa, että kun sisustus muuttuu, seinälle tulee uutta taidetta tai matto vaihtuu eri väriseksi, valaisimet tuovat kohteet aina esiin parhaalla mahdollisella tavalla. Niinpä suunnittelin kokonaisen sarjan alas valoja, jotka ovat kauniita, pitkäikäisiä, vapaasti käytettävissä missä tahansa älykkäässä valaistusjärjestelmässä ja joiden valaistuksen laatu on paras mahdollinen, CRI98. Valaisimet on helppo asentaa, ja koska ne ovat matala-jännitteisiä ja niissä on plug n play -liittimet. Joten ei kompromisseja!"
- Janne Halttu
KAKSI ASENNUSTAPAA
Basic:
Vakiotoimitus, jossa valaisimen mukana toimitetaan muuntaja, jossa on 3 asentoinen kytkin. Kytkimestä voit valita asennusvaiheessa 2900K/4000/5500K valon lämpötilaksi. Valaisin on TRIAC himmennettävä. Led valaisimet voidaan asentaa ketjutettuna.
Mukautettava:
Vapaasti valittava 2900-5500K. Valinta tapahtuu halutulla valaistuksen ohjausjärjestelmällä, kuten ZIgbee, DALI2, Z-Wave, jne. Kaikki valot ovat 24VDC rinnakkain kytkettynä. Helppo lisätä / poistaa Led-valoja. Eli valaisin hankitaan "Ilman omaa muuntajaa" ja valaisemet kytketään rinnakkain yhdelle ryhmämuuntajalle. Näin kaikki muuntajan takana olevat valaisimet ohjautuvat yhdellä kertää yhtenä ryhmänä ja valaisimista voidaan säätää vapaasti CCT värilämpötilaa sekä himmentää.
LISÄTARVIKKEET TUOTEPERHEESEEN
CCT tuoteperheeseen kuuluu myös valmis IP54, vetosuojattu kaapelointi sarja, jossa on 3 metrinen välikaapeli, sekä 3 osainen ja 6 osainen haaroitin valittavana.
Voit myös käyttää omaa 3 napaista kaapeliasi asennukseen.
MIKÄ ON VÄRILÄMPÖTILASÄÄDETTÄVÄ VALAISIN?
CCT-led-valo on valaisin, jonka avulla voit muuttaa valkoisen valon värilämpötilaa. Vaihteluväli riippuu led-valaisimesta, mutta se voi olla jopa 2500K - 6500K.
Värilämpötilan muutokset, jotka näkyvät selvästi silmälle, vaihtelevat kellertävästä valosta sinertävään valoon. Lämpötilaohjattu led-valo muuttaa valon värisävyä siten, että itse valaisimessa on aina kaksi led-piiriä rinnakkain; kylmä ja lämmin.
Kun näiden kahden sekoitussuhdetta muutetaan säätimellä, valon värilämpötila muuttuu. Valon värilämpötilan muuttamismahdollisuuden lisäksi valaisimet ovat himmennettävissä.
Eri materiaalit ja värit reagoivat eri tavoin eri valospektriin. On erittäin tärkeää löytää oikea värilämpötila, joka vastaa tarpeitasi.
Lue lisää aiheesta:
Spottivalojen värilämpötilasäätö onnistuu vaikka vuodenaikojen mukaan
Janne Halttu
LedStore.fi yrittäjä, joka on rakentanut perheelleen 4 omakotitaloa ja saneerannut useita kohteita. Rakentamiskokemus 20 vuoden ajalta on tuonut minulle paljon osaamista rakenteista, sekä usean talon osalta sähkötöistä. Led valaistuksen parissa olen työskennellyt yli 10 vuotta. Olen Led valaistuksen asiantuntija, kirjoitan artikkeleita sekä olen valaistussuunnittelija. Autan asiakkaita usein sähköteknisissä kysymyksissä ja rakenteellisissa kysymyksissä jotka liittyvät valaistukseen ja talon rakentamiseen.
