Alaslasketun kipsikaton valaistusremontti päätettiin toteuttaa LedStoren tiloihin käyttämällä uusia, korkean värintoiston, värilämpötilasäädettäviä 22 W/m led-nauhoja ja kehyksettömiä 13 W Piilo led-spotteja, sekä Zigbee älyohjausta. Tässä esitellään valaistusremontin toteutus vaihe vaiheelta sekä valaistuksen ja ohjauksen hinta. Huoneessa yhdistyvät epäsuora valaistus ja kohdevalaistus, joita voidaan säätää erikseen langattomalla ohjaimella. Säätömahdollisuuksina valaistuksessa on sekä portaaton valkoisen valon värilämpötilan vaihtaminen että himmennys. Monipuolisen ja säädettävän valaistuksen ansiosta huoneen käyttömahdollisuudet ovat monipuoliset. Tila sopii yhtälailla lastenhuoneeksi, makuuhuoneeksi, kuin työhuoneeksi.
Alaslasketun kipsikaton tekeminen lähtee liikkeelle suunnittelusta
Huoneessa oli yksi valaisinpaikka keskellä kattoa ja yksi valokatkaisin, eikä näihin haluttu tehdä muutoksia. Remontissa haluttiin hyödyntää katossa olevaa valaisinpaikkaa ilman, että tulee näkyviä pintavetoja, jonka vuoksi alaslasku sijoitettiin päälle. Yhden valaisinryhmän jakaminen kahteen eriaikaan syttyvään ryhmään onnistuu vastaanottimia käyttämällä. Vastaanottimia ohjataan langattomilla painikkeilla.
Huoneeseen haluttiin modernimpaa ilmettä ja muunneltavaa valaistusta. Alaslasketun katon tekeminen oli helppo toteuttaa eikä remontissa tarvinnut tehdä muutoksia kattoon. Kipsikattojen etuna on se, että pienille virheille on tilaa. Mikäli poraat valaisimelle aukon väärään kohtaan, sen saa paikattua ja tehtyä uuden aukon oikeaan kohtaan.
Alaslaskun hyllylle suunniteltiin kiertämään epäsuora led-nauhavalaistus. Kohdevalaistukseen haluttiin huomaamattomat spottivalot. Huoneeseen suunniteltiin langaton himmennys ja valkoisen valon värilämpötilansäätö olemassa olevan kytkimen lisäksi.
Vaikka huoneen korkeus laski alaslasketulla katolla 10 cm, niin madallus ei vaikuta huoneessa. Lisätty valaistuksen määrä nimittäin kompensoi mukavasti ja lisää mielenkiintoa ja elävyyttä huoneeseen. Alaslaskukehikko toimii loistavasti sellaisissa kohteissa, joissa sisäkattoon tai seiniin ei haluta tai voida tehdä muutoksia, mutta silti toivotaan upotettavaa valaistusta ja epäsuoraa valaistusta.
Keskeltä alaslaskettu katto, alaslasku rakenneleikkaus

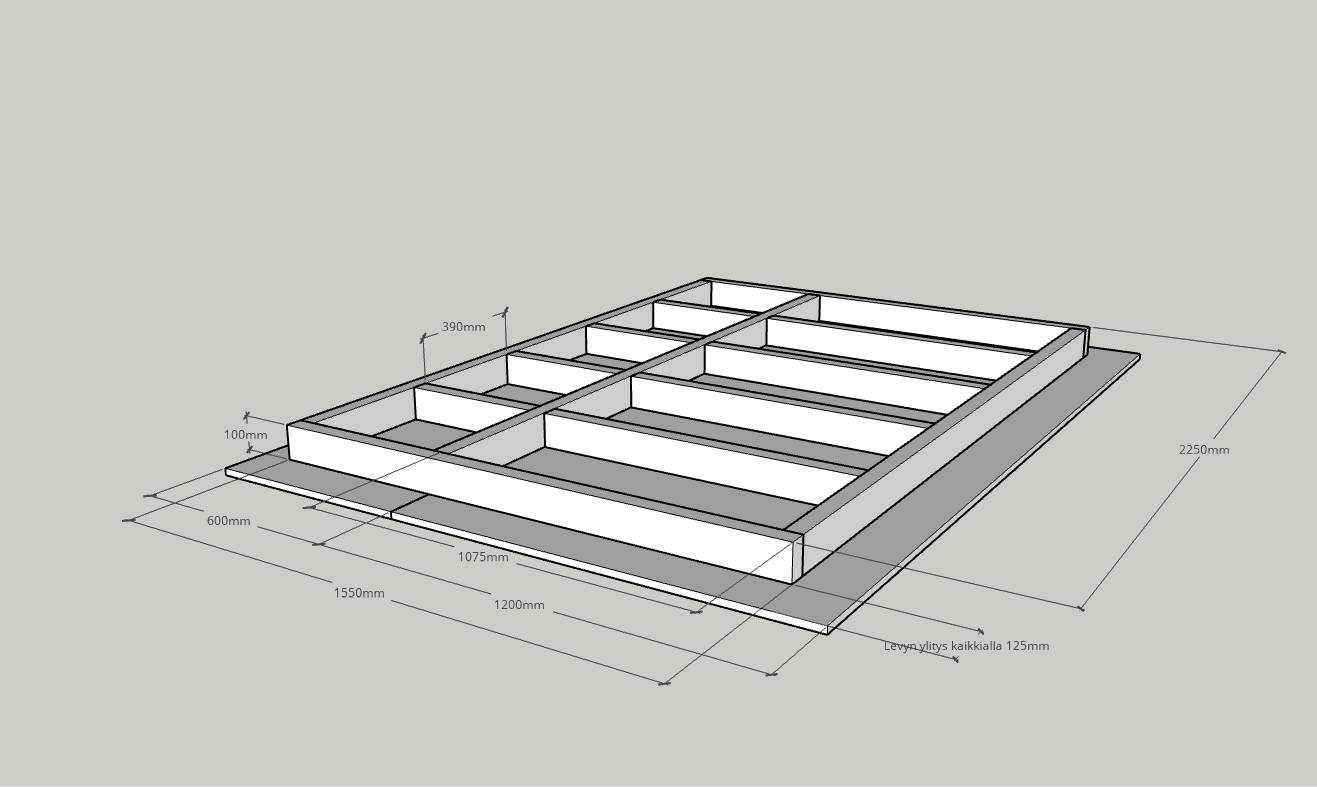

Alla olevassa kuvassa on luonnosteltu alaslaskukehikko mittoineen. Lautakehikon koko on 1 550 mm x 2 250 mm. Pituuskoolinki asettuu kipsilevyn liitoskohtaan. Vaakakoolaukset asettuvat 390 mm välein, kuten katon kipsilevyasennuksissa on suositeltavaa. Alaslaskuun käytettiin 1,5 Gyproc levyä, eli saatiin 1 800 mm x 2 500 mm kokoinen pinta. Tällä suunnitelmalla saatiin tarpeeksi reilut, 125 mm ylitykset kaikkiin suuntiin, joita hyödynnettiin led-nauhan asennushyllyinä. Tarpeeksi leveät hyllyt jättävät led-profiilit piiloon ja epäsuora valaistus toteutuu hienosti.
Alaslasketut katot - näin valitaan sopiva valaistus

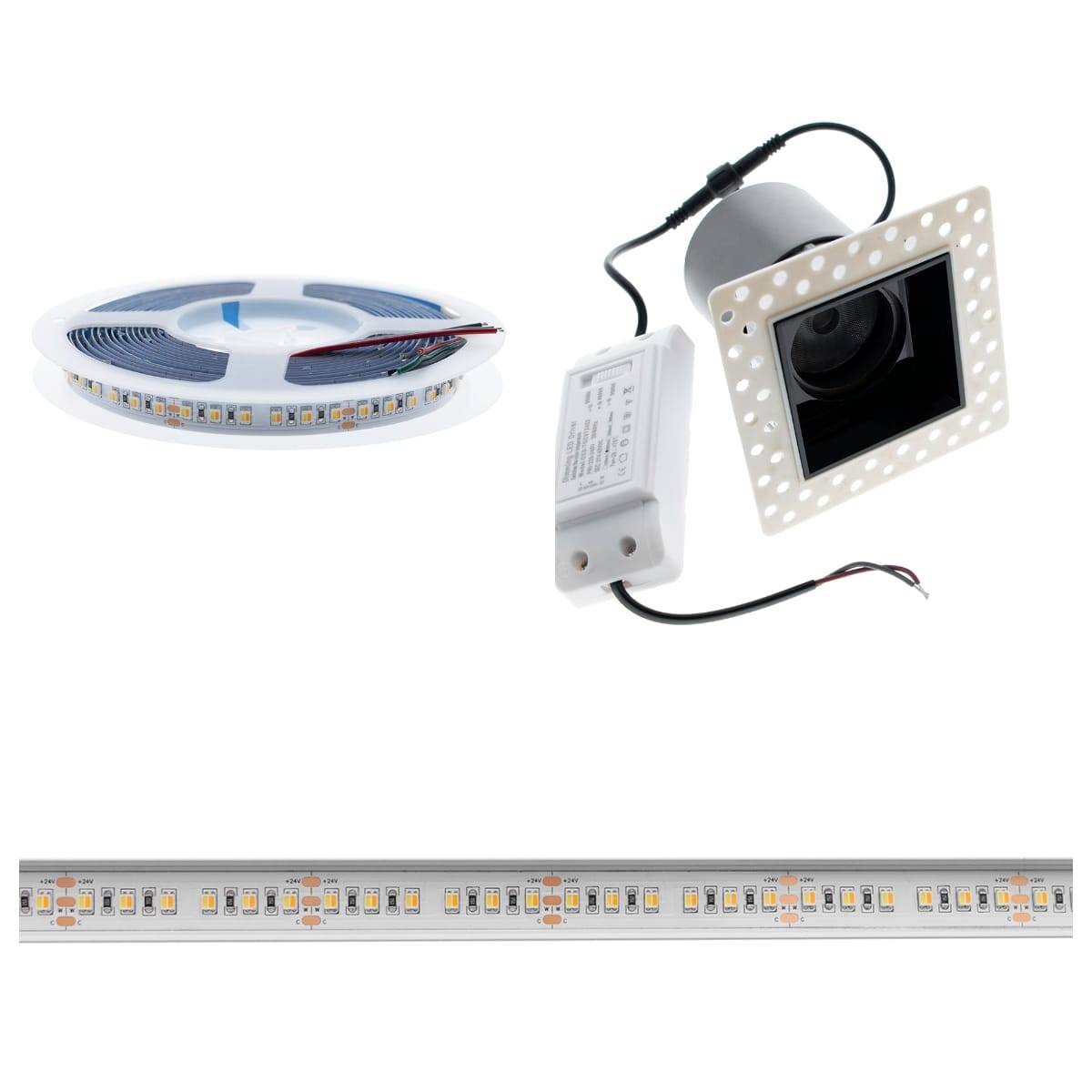

Led-valaisimet valikoitiin niin, että huoneen epäsuoraksi valaistukseksi valittiin värilämpötilasäädettäviä 22 W/m led-nauhoja ja kattovalaisimiksi sivulta päin täysin häikäisemättömiä, kehyksettömiä 13 W Piilo led-spotteja, valaistuksen ohjaukseen käytettiin Zigbee älyohjausta. Käytännössä siis Zigbee-ohjaukseen soveltuva 200W RF-muuntaja led-nauhoille ja vastaanotin Piilo-spoteille.
Huoneessa jäi paikoilleen jo asennettu käyttökytkin, josta saadaan haluttaessa koko huoneen valot pois ja päälle. Langattoman ohjauksen vastaanottimien avulla huoneen valoja voidaan lisäksi säätää langattomalla ohjaimella. Valaisimet on myös liitetty Philips Hue mobiiliohjaukseen, jonka avulla tulevat mahdolliseksi myös ohjelmointi ja ajastus.
Epäsuora valo kattoon - alaslasketun katon työvaiheet
Huoneen koko, johon alaslasku tehtiin, on 12 m2. Alaslaskun pinta-ala on puolestaan 4,5 neliötä, eli kolmannes katon pinta-alasta. Tiivistetysti remontin vaiheet olivat seuraavat:
- Lautakehikko kootaan ja kiinnitetään kattoon.
- Johdotus tuodaan spoteille ja led-nauhoille.
- Kipsilevy kiinnitetään kehikkoon ja Piilo-spottien kipsattavat kehykset kiinnitetään levyyn.
- Pinta hiotaan ja maalataan.
- Led-kiskot tehdään asennusvalmiiksi.
- Spotit, led-kiskot asennetaan ja liitetään langattomiin ohjaimiin.
Alaslaskun teko - rungon kiinnittäminen ja johdotukset

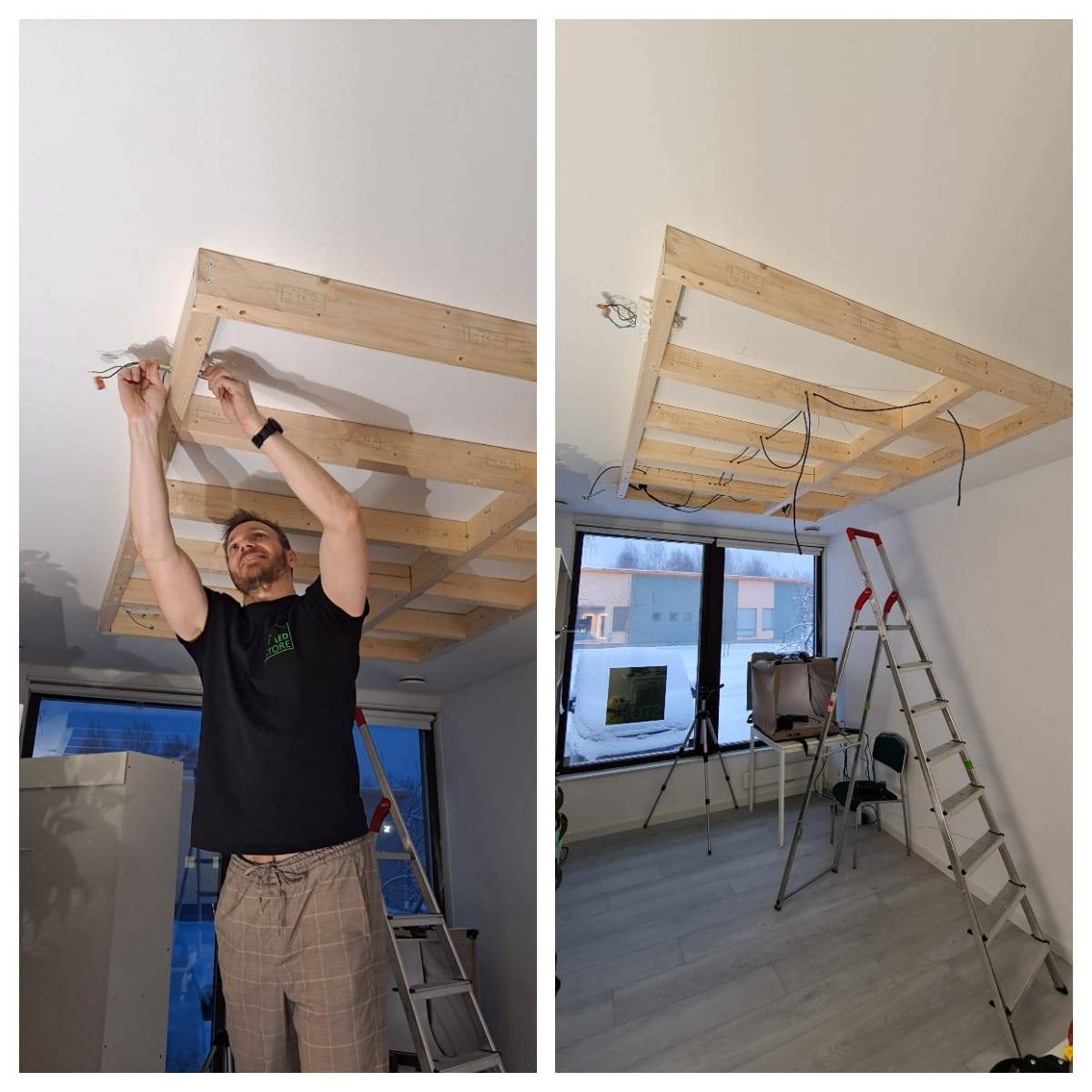

Alaslaskun kehikko koottiin suunnitelman mukaisiin mittoihin ja kiinnitettiin kattoon 120 mm ruuveilla. Kiinnityskohtiin esiporattiin reiät noin puoliväliin saakka. Johdotukset tehtiin valmiiksi niihin kohtiin joihin spotit ja led-nauhojen muuntajat suunniteltiin sijoitettaviksi. Piilo-spottien johdotukset tehtiin värilämpötilasäädettäville heikkovirtavalaisimille suunnitellulla johtosarjalla, joissa on pikaliittimet spoteille valmiina.
Katon epäsuora valaistus - kipsikaton työstäminen asennusvalmiiksi Piilo-spotteja varten

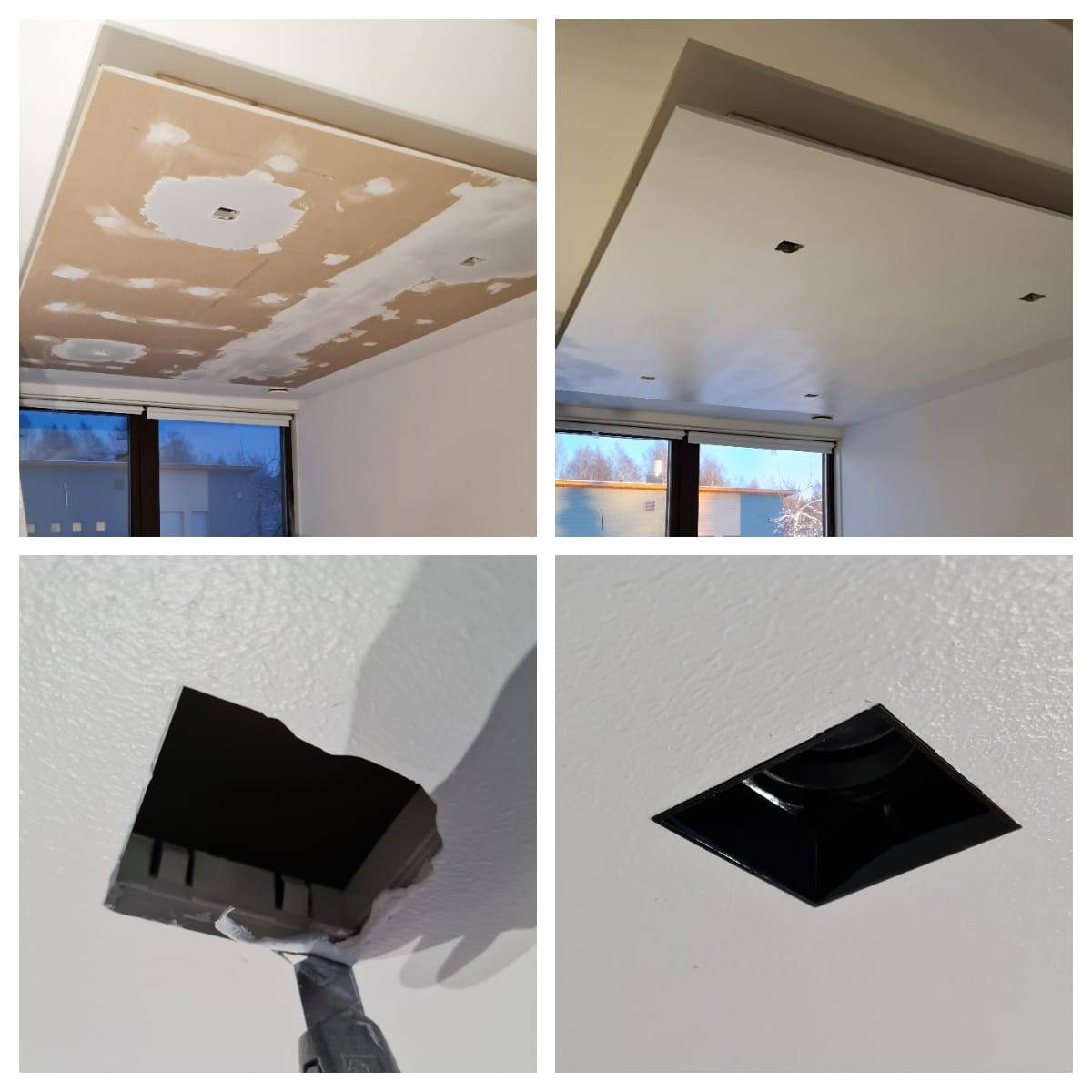

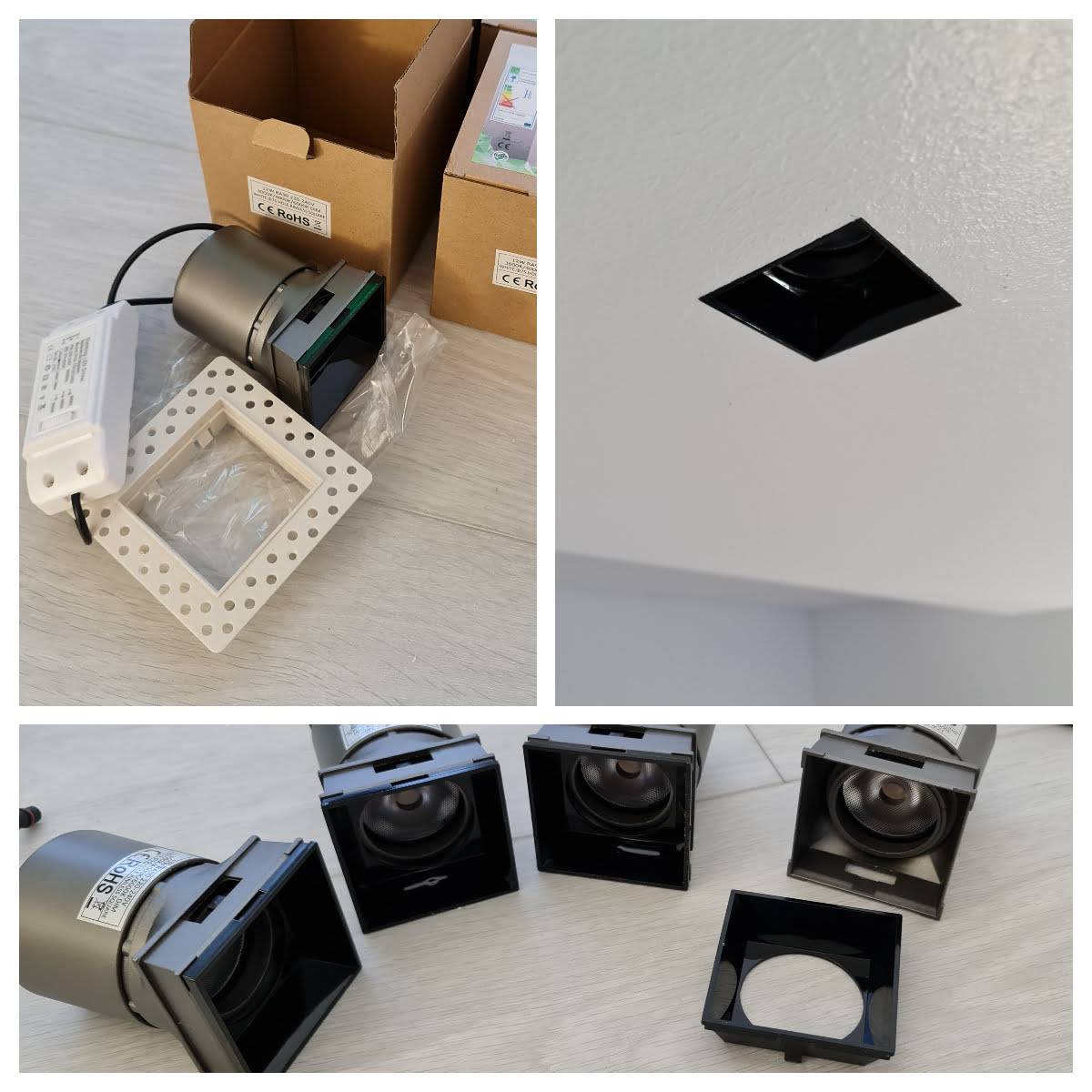

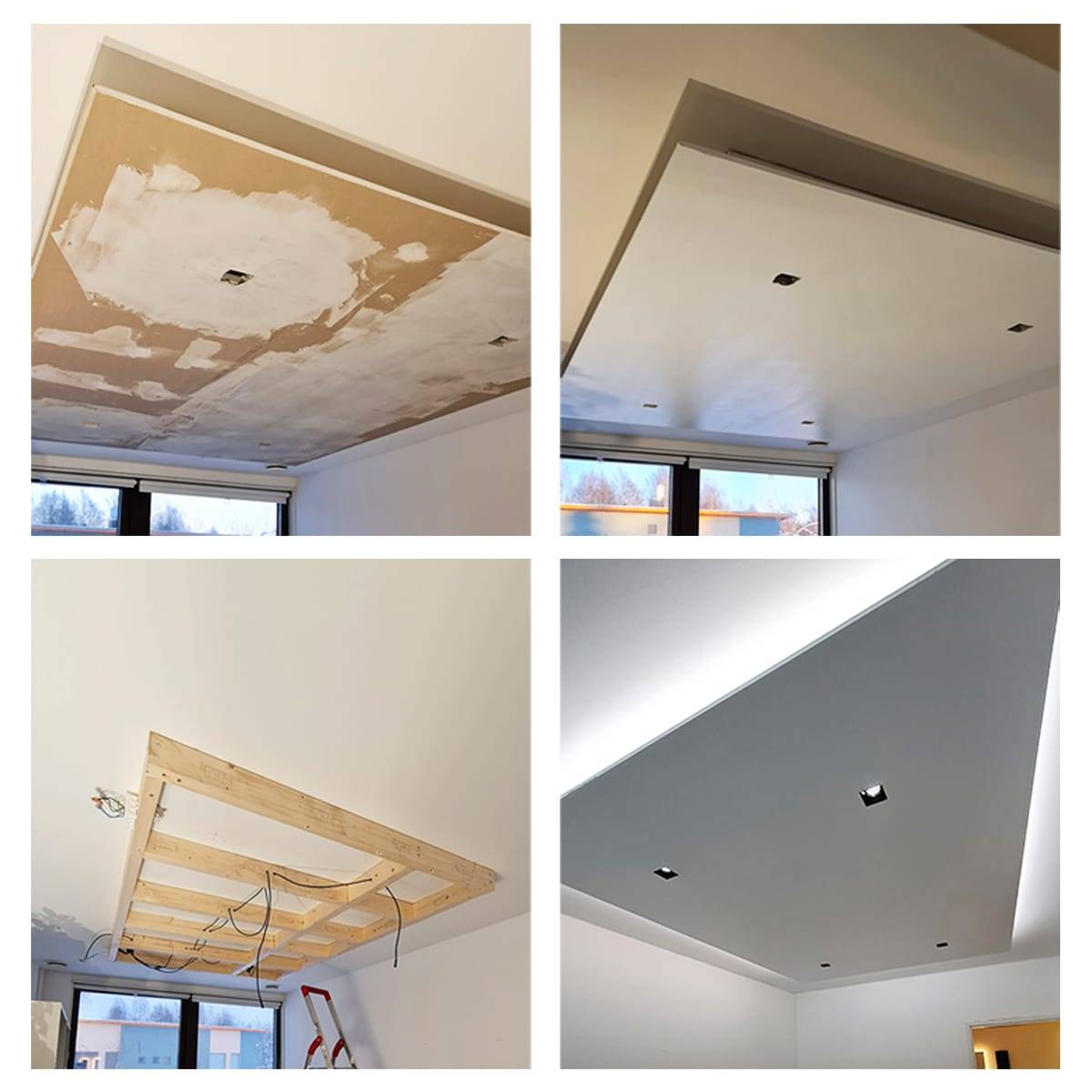

Kipsilevyt kiinnitettiin kattoon ja tasoitettiin, hiottiin ja maalattiin. Piilo-spottien muovikehykset kiinnitettiin tasoitteen avulla ja paklattiin päälle ja hiottiin yhteensä kolmeen kertaan. Katosta saatiin suora, kun tasoite levitettiin noin 50 cm etäisyydelle aukoista pitkällä laipalla. Maalauksen jälkeen alaslasketun kipsikaton aukot viimeisteltiin ja spotit istahtivat kehyksiin nätisti. Alaslaskettujen kattojen viimeistely vaatii tarkkuutta, varsinkin jos kipsilevy on lähtiessään useammassa osassa.
Led-nauhakiskojen valmistaminen sisäkaton rakenne huomioiden

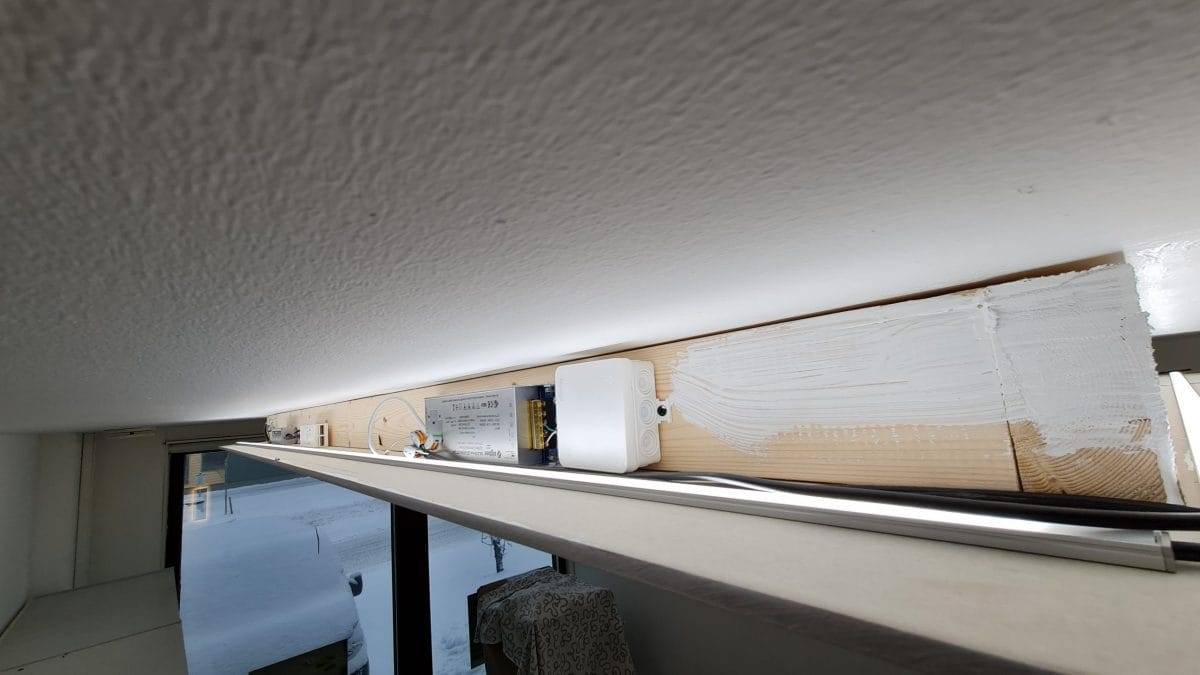

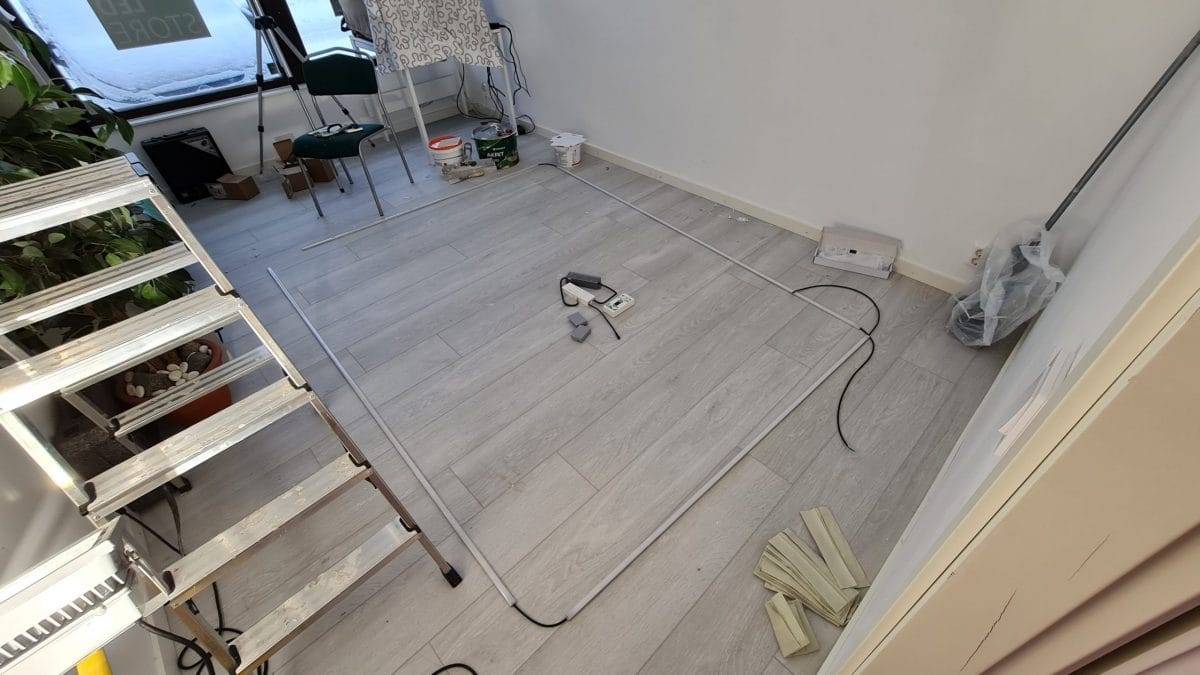

Valittu värilämpötilasäädettävä 22 W/m Helmi Tunnelma CCT led-nauha asennettiin matalaan pintaprofiiliin, jotka tehtiin kahdeksi L-muotoiseksi kiskoksi. Kulmiin kolvattiin noin 10 cm välijohdot. Kiskot siis mitoitettiin niin, että ne ovat molemmista päistään 5 cm kehikon mittaa lyhyempiä. Valo avautuu nauhasta niin laajasti, että kiskot on hyvä jättää tällaisessa muodossa kulmista lyhyemmiksi, jotta valot eivät valaise ns. päällekkäin, jolloin kulmista tulisi nopeasti kirkkaammat kuin suorilla osuuksilla. Kahden L-muotoisen kiskon nostaminen paikoilleen alaslasketun kipsikaton hyllylle on helpompaa kuin neljän toisiinsa liitetyn kiskon, ja molemmat nauhaliitokset saadaan silti samaan muuntajaan.

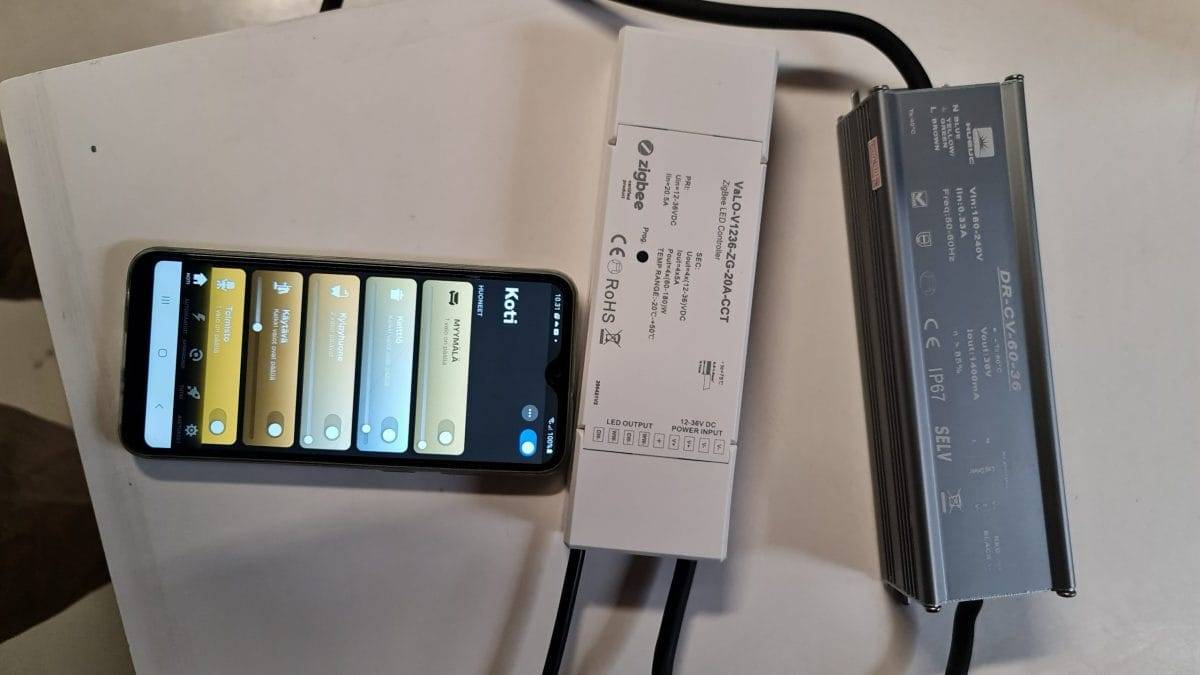

Valojen käyttöönotto liittämällä ne kauko-ohjaimeen sekä Hue-siltaan

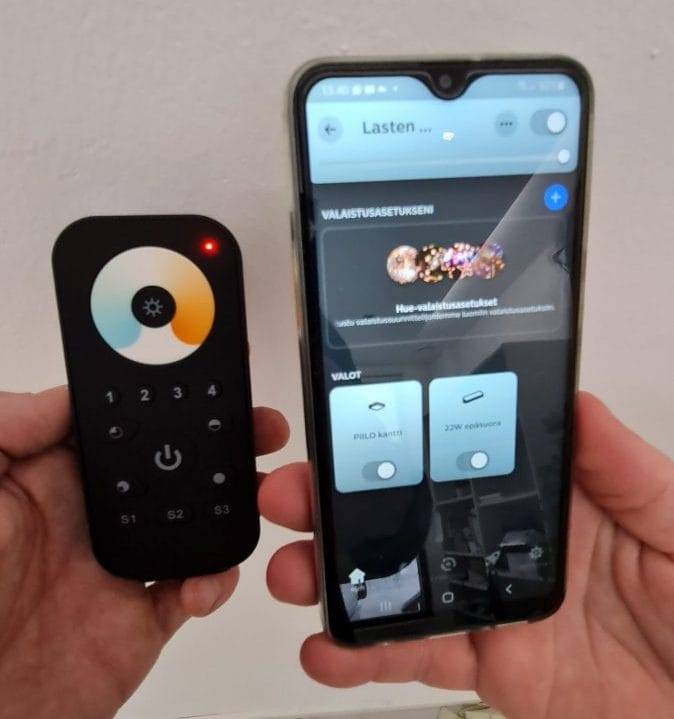

Suuri osa valojen käyttömukavuutta on haluttujen ominaisuuksien vaivaton käyttö. Niinpä valoille valittiin helppo Zigbee värilämpötilakaukosäädin. Säätimellä on seinään kiinnitettävä teline, johon kauko-ohjain kiinnittyy magneetilla. Lisäksi valot lisättiin Philips Hue hubiin (linkki ulkoiselle sivulle). Voit lukea lisää Hue-linkityksistä blogissamme: Zigbee-laitteet haltuun osa 2 .
Kokonaisuuden hinta (vuonna 2022)
Alaslasketun kipsikaton materiaalit itsessään ovat hyvin edulliset. Lautaa, kipsilevyä, tasoitetta, maalia sekä muutama ruuvi maksavat alle 100 euroa. Valojen kustannukset olivat spottien osuus 564 euroa, led-kiskon osuus asennusvalmiina LedPajalta 847 euroa, kaukosäädin 79 e, yhteensä 1500 euroa (sis. alv.) vuonna 2022.

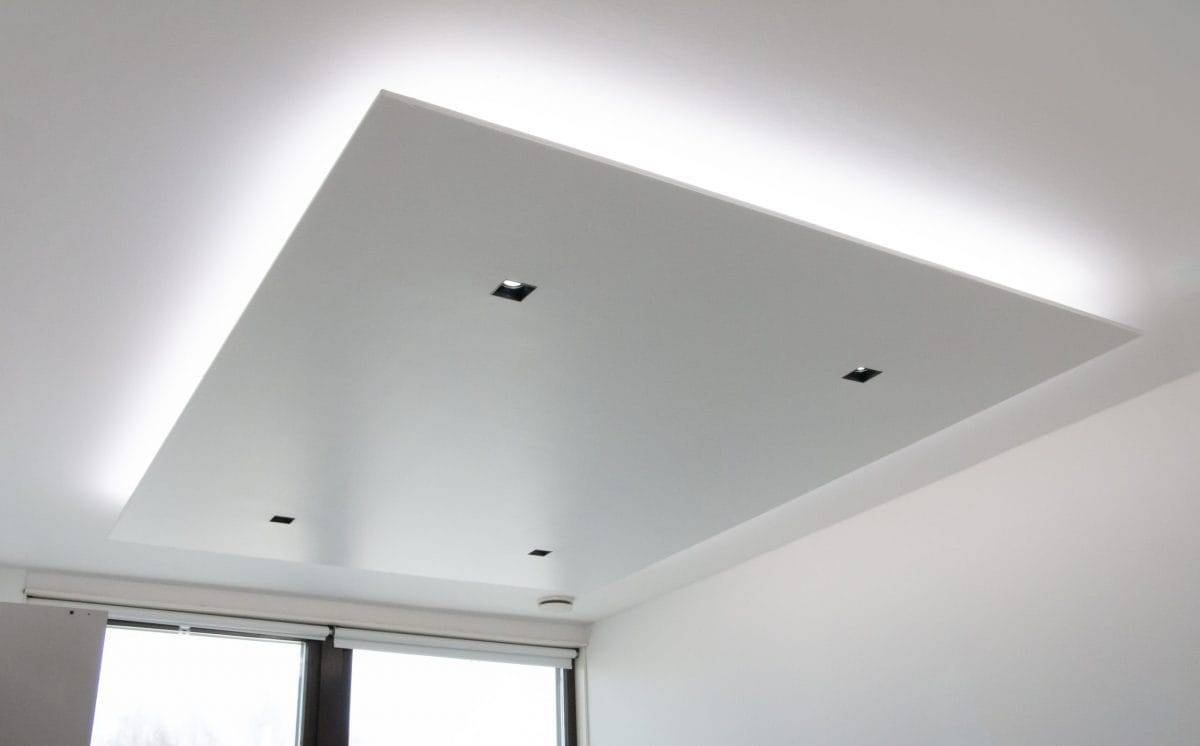

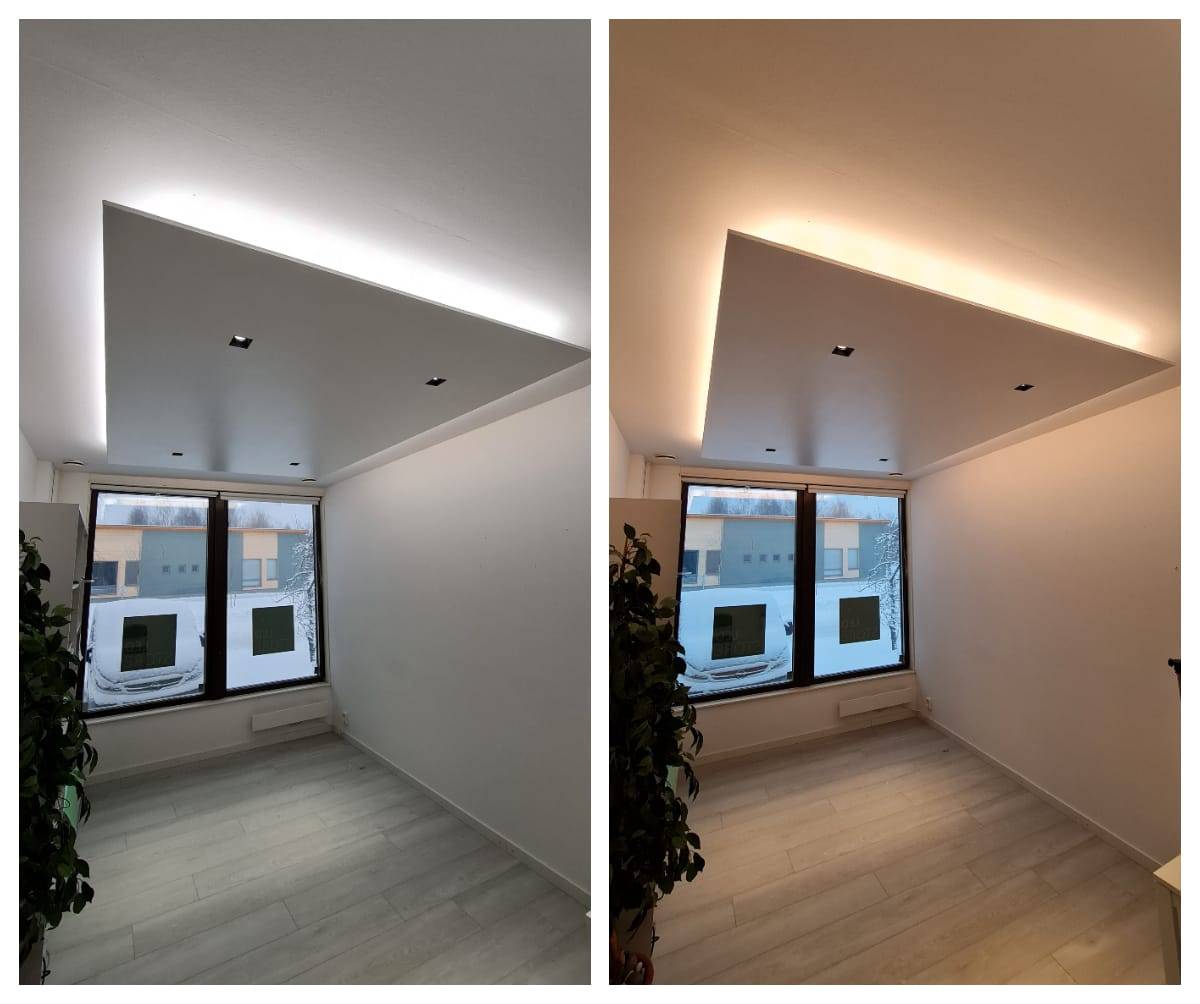

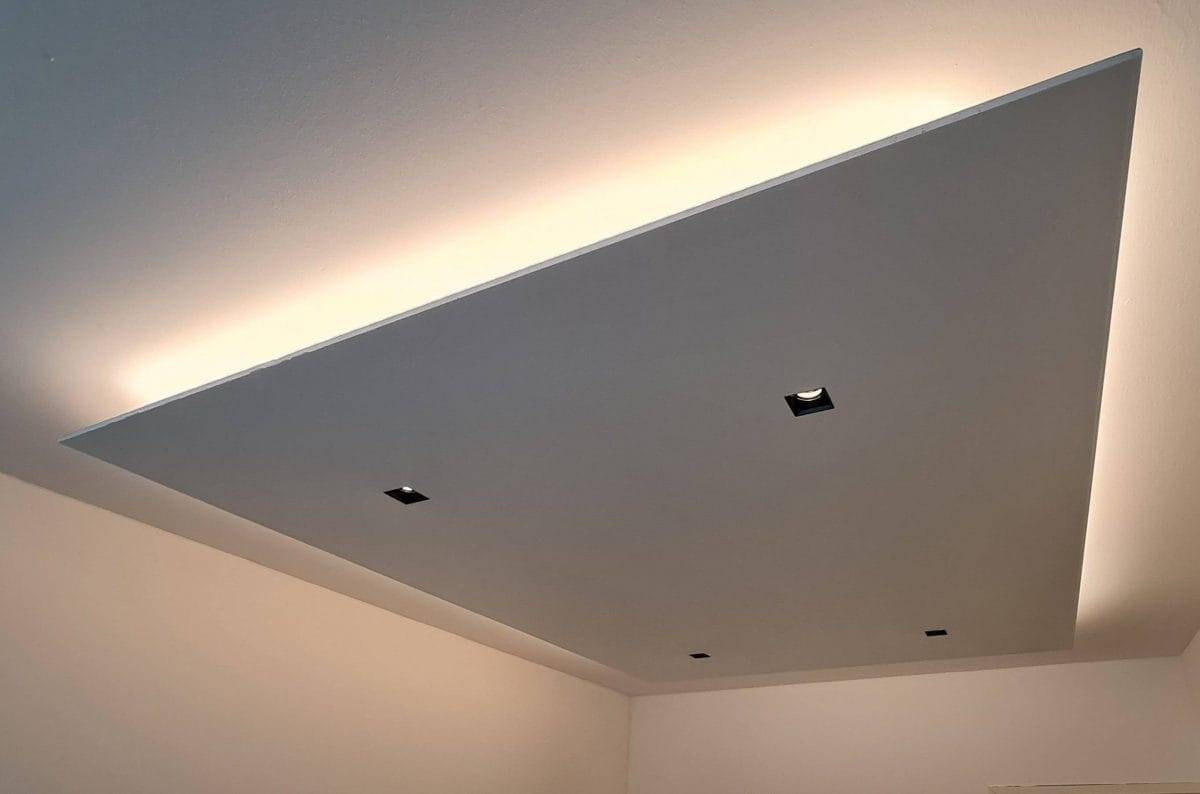

Tilan tunnelma muuttuu huikeasti riippuen siitä millä valon värilämpötilalla tai kirkkausasteella valot ovat. Olemme remonttiin erittäin tyytyväisiä, ja voimme suositella keskeltä alaslaskettua kipsikattoa muillekin.
Ideoita toteutuksille
Jos alaslasketusta kipsikatosta haluaa tehdä sisustuksellisen, niin sen voi maalata sisustukseen sopivan väriseksi, tai vaikka tapetoida tyylikkääksi.
Tätä asennustapaa voidaan käyttää myös muilla valaisinyhdistelmillä. Samanhintaiseksi tulee esimerkiksi vaihtoehto, jossa värilämpötilasäädettävä led nauha kattoon vaihdetaan astetta heikompitehoiseen Helmi Tunnelma 14,4 W/m 1 000 luumenia metrille, ja lisätään alaslaskuun kaksi Piilo-spottia lisää. Tällöin suoran kohdevalon määrä kasvaa, ja epäsuora valo jää selkeämmin tunnelmavalaistukseksi.
Jos kyseessä on enemmän väriä tarvitseva valojen käyttäjä, niin suosittelemme käyttämään SOLO SPEKTRI RGB+CCT led-nauhaa. Tällöin kaukosäätimeksi vaihtuu ohjain, jossa voidaan säätää sekä värilämpötilasäädettäviä spotteja, että aidosti väriä vaihtavaa led-nauhaa.
Tässä toinen artikkeli jossa tehtiin alas laskettu kipsikatto monitasoisena
1. Miksi keskilattialla alaslasketun kipsikaton valaistus on suosittu ratkaisu?
Keskeltä alaslaskettu kipsikatto tarjoaa tyylikkään ja modernin ilmeen, samalla mahdollistaen monipuoliset valaistusvaihtoehdot. Se kätkee johdotukset ja LED-nauhat siististi, joten sisustuksesta saa yhtenäisen ja viimeistellyn oloisen. Lisäksi epäsuora valaistus tuo tilaan pehmeän ja miellyttävän tunnelman.
2. Miten LED-valonauha ja piilospotit toimivat yhdessä?
LED-valonauha antaa tasaisen, epäsuoran perusvalaistuksen, kun taas piilospotit tarjoavat kohdennettua valoa esimerkiksi oleskelu- ja työskentelyalueille. Yhdistämällä molemmat saadaan kerroksellinen valaistusratkaisu, jossa tilan yleisvalo on miellyttävän pehmeä ja spottien korostusvalo lisää toiminnallisuutta.
3. Miksi LED-valonauha sopii erityisen hyvin kipsikattoasennuksiin?
LED-valonauha on ohut ja taipuisa, joten sen voi asentaa helposti kipsikattoon tehtyihin piiloihin tai listojen taakse. Se kuluttaa vähän energiaa ja tuottaa miellyttävän tasaisen valon. Lisäksi valonauhan avulla on helppo luoda epäsuora valaistus, joka ei häikäise ja korostaa katon muotoja kauniisti.
4. Miten varmistaa laadukas asennus keskilattialla alaslaskettuun kipsikattoon?
Huolellinen suunnittelu on avainasemassa. Varmista, että kipsikatto on mitoitettu oikein valaistusta varten ja että johdotuksille ja virtalähteille on riittävästi tilaa. Käytä laadukkaita materiaaleja, kuten alumiiniprofiilia LED-nauhan jäähdytykseen, ja tarkista sähköturvallisuusmääräysten noudattaminen. Ammattitaitoinen asentaja voi auttaa lopputuloksen siisteydessä ja toimivuudessa.
5. Miten valaistusremontissa kannattaa huomioida himmennys ja ohjaus?
Kannattaa valita himmennettävät LED-komponentit sekä yhteensopivat virtalähteet ja ohjainlaitteet. Himmennyksen avulla säädät valaistuksen tunnelmaa ja kirkkaustasoa eri tilanteisiin. Voit myös harkita älyvalaistusratkaisuja, kuten langattomia ohjausjärjestelmiä, jotka tekevät valonhallinnasta joustavaa ja helppoa.
